Назначение соединителя

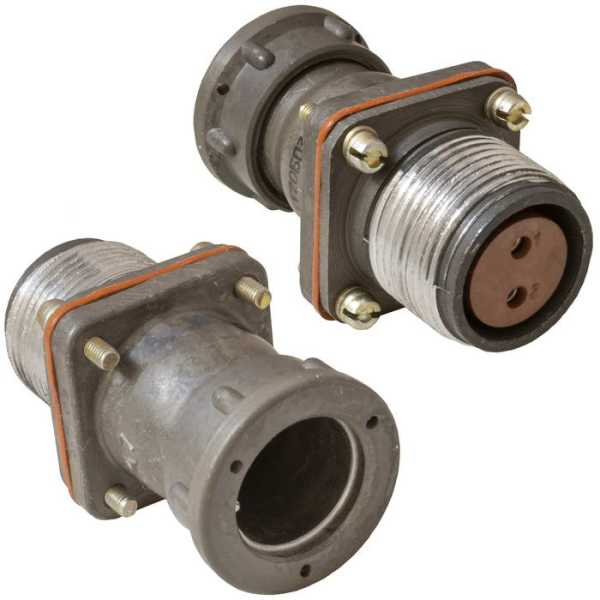

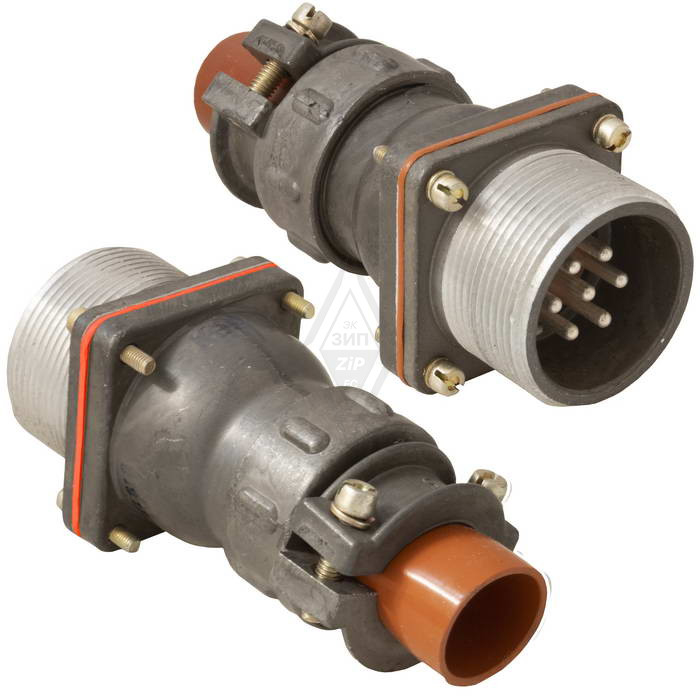

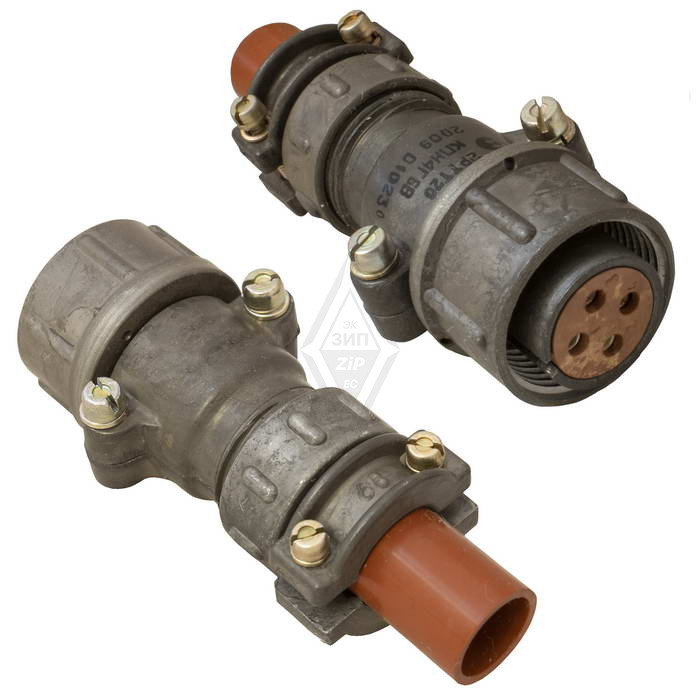

2РТТ20БПЭ2Г4В — это блочная приборная розетка цилиндрического низкочастотного соединителя серии 2РТТ в пылебрызгозащищённом исполнении. Изделие относится к категории 2РТТ20 и предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В. Артикул товара — 5252.

Основное назначение розетки — обеспечение надёжного электрического соединения при монтаже на панели приборов. Блочное исполнение позволяет устанавливать изделие непосредственно на корпусе оборудования, а конструкция с прямым патрубком рассчитана на подключение экранированных кабелей.

Подтверждённые технические особенности

Розетка 2РТТ20БПЭ2Г4В имеет два контакта диаметром 2,5 мм. Максимальная токовая нагрузка на каждый контакт составляет 25 А, общая нагрузка на соединитель — 50 А. Сопротивление контакта не превышает 1 мОм. Контакты выполнены с серебряным покрытием, что обеспечивает стабильность переходного сопротивления при эксплуатации.

Корпус имеет условный размер 20 и оснащён прямым патрубком. Габаритные и присоединительные размеры составляют: А равно 22 мм, В равно 30 мм, Lmax равно 75 мм, lmax равно 51 мм.

Электрические и климатические параметры

• Рабочее амплитудное напряжение — до 850 В.
• Рабочая частота цепей — до 3 МГц.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Исполнение — всеклиматическое и тропикоустойчивое.

Механическая стойкость

• Синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате.
• Одиночные механические удары с ускорением до 10000 метров на секунду в квадрате.
• Многократные механические удары с ускорением до 1500 метров на секунду в квадрате.
• Количество сочленений-расчленений — 500 циклов.
• Наработка — минимум 1000 часов.

Применение и совместимость

Соединитель применяется в промышленной и военной технике для надёжного соединения в жёстких условиях эксплуатации. Блочные розетки монтируются на панели приборов и подходят для экранированных кабелей.

Изделие взаимосочленяемо с разъёмами ШР и 2РТ-А. Это расширяет область применения розетки, позволяя использовать её в составе существующих кабельных сборок и при замене вышедших из строя элементов без изменения схемы подключения.

Благодаря пылебрызгозащищённому исполнению, широкому температурному диапазону и высокой стойкости к вибрации и ударам, модель 2РТТ20БПЭ2Г4В подходит для оснащения оборудования, работающего на открытых площадках, в неотапливаемых помещениях и в подвижных объектах. Всеклиматическое и тропикоустойчивое исполнение допускает эксплуатацию в условиях повышенной влажности и в регионах с тропическим климатом.

Краткие итоги по модели

1. Два контакта диаметром 2,5 мм с серебряным покрытием.
2. Токовая нагрузка 25 А на контакт и 50 А суммарно.
3. Сопротивление контакта не более 1 мОм и сопротивление изоляции не менее 5000 МОм.
4. Корпус условного размера 20 с прямым патрубком.
5. Совместимость с разъёмами ШР и 2РТ-А.

Модель 2РТТ20БПЭ2Г4В представляет собой приборную розетку, рассчитанную на длительную эксплуатацию под воздействием вибрации, ударов, перепадов температуры и влаги. Совокупность электрических и механических характеристик делает её применимой как в стационарном промышленном оборудовании, так и в составе военной техники.
