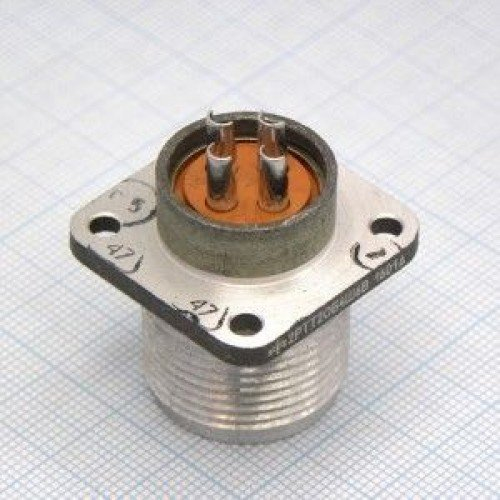

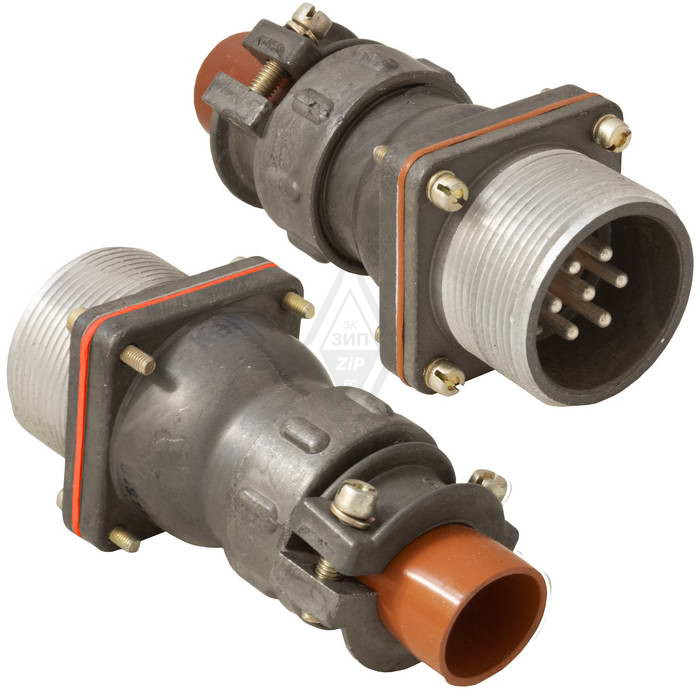

2РТТ20БПЭ-4Ш-6В

Цена:

2950 ₽

Технические характеристики

Соединитель 2РТТ20БПЭ‑4Ш‑6В — это низкочастотный цилиндрический приборный разъём‑вилка из серии 2РТТ , предназначен для объемного монтажа в электрических цепях постоянного и переменного тока.

Соединитель используется в электрических цепях частотой до 3 МГц при рабочем напряжении до примерно 700–850 В (в зависимости от источника и условий измерения).
Он рассчитан на работу в сложных климатических условиях, в том числе при низких и повышенных температурах, что допускает его применение в промышленной и транспортной аппаратуре.

Тип корпуса: приборный, цилиндрический, металлический корпус с карболитовым изолятором.
Количество контактов: 4 штыревых контакта диаметром около 2,5 мм.
Патрубок: прямой, с гайкой для монтажа экранированного кабеля , что обеспечивает электромагнитную защиту и надежное соединение брони/оплётки.
Степень защиты: изделия данной серии пылевлагозащищённые, рассчитаны на всеклиматическое и тропикоустойчивое исполнение (буква В в обозначении).

На каждый контакт допускается ток до 25 А , суммарный ток по всем контактам — до 100 А.
Сопротивление одного контактного соединения обычно не превышает 1 мОм , что обеспечивает низкие потери и высокую надежность.

Диапазон рабочих температур окружающей среды — примерно от −60 до +100 °С (некоторые источники указывают до +180 °С для специальных режимов).
Минимальная наработка — около 1000 часов , количество сочленений/расчленений — не менее 500 циклов.
Соединитель устойчив к вибрации и ударным нагрузкам, что позволяет применять его в авиационной, железнодорожной и другой подвижной технике.

Разъём 2РТТ20БПЭ‑4Ш‑6В используется для подключения кабелей к блокам аппаратуры, приборам, панелям и стойкам, где требуется надежное разъёмное соединение с экранированием и широким температурным диапазоном.
Часто встречается в промышленной автоматике, силовых и управляющих цепях, а также в системах электропитания с повышенными требованиями к надежности соединения.

Описание

Назначение

Соединитель 2РТТ20БПЭ-4Ш-6В — низкочастотный цилиндрический приборный разъём-вилка из серии 2РТТ. Он предназначен для объёмного монтажа в электрических цепях постоянного и переменного тока. Изделие применяется в цепях частотой до 3 МГц при рабочем напряжении до примерно 700–850 В; конкретное значение зависит от источника и условий измерения.

Основная задача соединителя — обеспечивать надёжное разъёмное соединение кабеля с блоками аппаратуры, приборами, панелями и стойками. Конструкция с патрубком и гайкой позволяет монтировать экранированный кабель, что важно для электромагнитной защиты и подключения брони или оплётки.

Подтверждённые особенности

Конструкция и контакты

Тип корпуса: приборный, цилиндрический, металлический корпус с карболитовым изолятором.
Количество контактов: 4 штыревых контакта диаметром около 2,5 мм.
Патрубок: прямой, с гайкой для монтажа экранированного кабеля.
Исполнение по защите: пылевлагозащищённое, всеклиматическое и тропикоустойчивое; буква В в обозначении указывает на такое исполнение.

Электрические параметры

Допустимый ток на каждый контакт: до 25 А.
Суммарный ток по всем контактам: до 100 А.
Сопротивление одного контактного соединения: обычно не превышает 1 мОм.
Рабочая частота: до 3 МГц.
Рабочее напряжение: до примерно 700–850 В в зависимости от источника и условий измерения.

Климатические и механические показатели

Диапазон рабочих температур окружающей среды: примерно от −60 до +100 °С; отдельные источники указывают до +180 °С для специальных режимов.
Минимальная наработка: около 1000 часов.
Количество сочленений и расчленений: не менее 500 циклов.
Устойчивость к вибрации и ударным нагрузкам.

Применение

Соединитель 2РТТ20БПЭ-4Ш-6В применяется там, где требуется разъёмное соединение с экранированием и широким температурным диапазоном. Его используют для подключения кабелей к блокам аппаратуры, приборам, панелям и стойкам.

Типичные области применения включают промышленную автоматику, силовые и управляющие цепи, системы электропитания с повышенными требованиями к надёжности соединения. Благодаря устойчивости к вибрации и ударным нагрузкам изделие подходит для авиационной, железнодорожной и другой подвижной техники.

Промышленная автоматика и управляющие цепи.
Силовые цепи и системы электропитания.
Авиационная и железнодорожная техника.
Подключение экранированных кабелей к приборам и блокам.

Условия эксплуатации и подбора

При подборе следует учитывать, что соединитель рассчитан на объёмный монтаж и работу в сложных климатических условиях. Он допускает низкие и повышенные температуры, а также воздействие вибрации и ударов. Для раскрытия всех возможностей экранирования важно правильно закрепить броню или оплётку кабеля через патрубок с гайкой.

Заявленные токовые нагрузки относятся к контактам и сумме контактов. Сопротивление контактного соединения не превышает 1 мОм, что снижает потери и поддерживает надёжность цепи. Ресурсные показатели включают минимальную наработку около 1000 часов и не менее 500 циклов сочленения и расчленения.
