2РТТ20БПЭ-2Г-4В

Цена:

1500 ₽

Технические характеристики

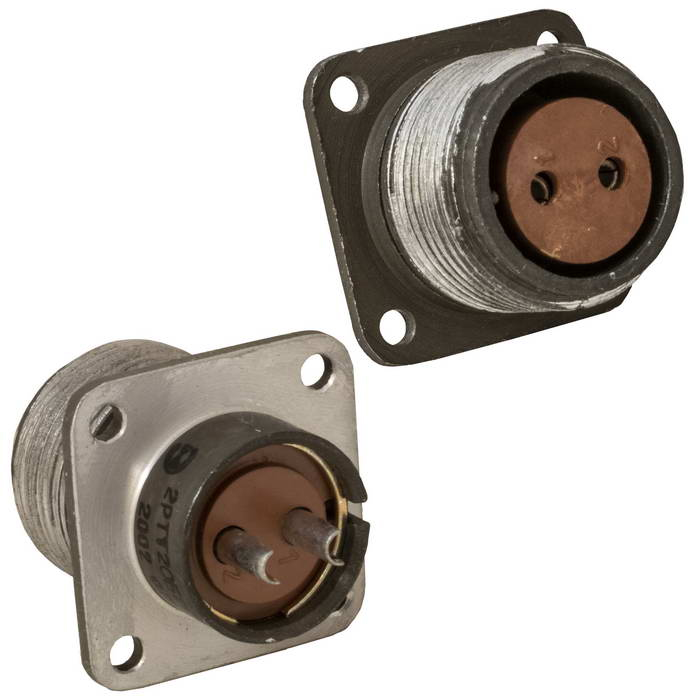

2РТТ20БПЭ-2Г-4В — это блочная розетка цилиндрического низкочастотного соединителя серии 2РТТ, предназначенная для надежного соединения электрических цепей в электро- и радиоаппаратуре.

Соединитель имеет корпус размером 20, с 2 контактами диаметром 2,5 мм, максимальной токовой нагрузкой на контакт 25 А и общей 50 А.
Он рассчитан на напряжение до 850 В (амплитудное значение) и частоту до 3 МГц, с сопротивлением контакта не более 1 мОм и изоляции не менее 5000 МОм.
Рабочая температура от -60°C до +100°C, степень защиты — пылебрызгозащищенный.

Выдерживает 500 сочленений-расчленений и наработку 1000 часов, синусоидальную вибрацию 1-5000 Гц с ускорением до 300 м/с², удары до 10000 м/с² (одиночные) и 1500 м/с² (многократные).
Подходит для пониженного давления до 1,3·10⁻⁴ Па и повышенной влажности 98% при +40°C.
Контакты выполнены из серебра, фиксация — резьбовая.

Используется в цепях постоянного и переменного тока для соединения проводов, кабелей и блоков в промышленной аппаратуре, взаимосовместим с разъемами ШР и 2РТ-А.

Описание

Назначение соединителя 2РТТ20БПЭ-2Г-4В

2РТТ20БПЭ-2Г-4В представляет собой блочную розетку цилиндрического низкочастотного соединителя серии 2РТТ. Изделие предназначено для надежного соединения электрических цепей в электро- и радиоаппаратуре. Розетка применяется в цепях постоянного и переменного тока для соединения проводов, кабелей и блоков в промышленной аппаратуре.

Конструкция относится к блочному типу исполнения, что позволяет монтировать изделие непосредственно в корпус аппаратуры или на панель. Артикул товара — 5248, категория — 2РТТ20. Производитель в предоставленных данных не указан.

Подтверждённые технические особенности

Соединитель имеет корпус размером 20 и оснащён 2 контактами диаметром 2,5 мм. Контакты выполнены из серебра, а фиксация соединения — резьбовая. Ниже приведены основные электрические и эксплуатационные параметры изделия.

Количество контактов — 2, диаметр каждого контакта 2,5 мм.
Максимальная токовая нагрузка на контакт — 25 А, общая нагрузка — 50 А.
Рабочее напряжение — до 850 В (амплитудное значение).
Рабочая частота — до 3 МГц.
Сопротивление контакта — не более 1 мОм.
Сопротивление изоляции — не менее 5000 МОм.
Рабочая температура — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
Степень защиты — пылебрызгозащищённый.
Ресурс — 500 сочленений-расчленений и наработка 1000 часов.

Устойчивость к внешним воздействиям

Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Также заявлена устойчивость к ударам: одиночным с ускорением до 10000 метров на секунду в квадрате и многократным с ускорением до 1500 метров на секунду в квадрате.

Соединитель подходит для эксплуатации при пониженном давлении до 1,3 умноженное на 10 в степени минус 4 Паскаля и при повышенной влажности 98 процентов при температуре плюс 40 градусов Цельсия.

Материалы и способ фиксации

Контакты изготовлены из серебра, что обеспечивает стабильное электрическое соединение с низким переходным сопротивлением. Фиксация ответной части — резьбовая, что повышает надёжность механического удержания и предотвращает самопроизвольное расчленение под воздействием вибрации и ударов.

Применение и совместимость

Розетка используется в цепях постоянного и переменного тока для соединения проводов, кабелей и блоков в промышленной аппаратуре. Благодаря пылебрызгозащищённому исполнению и широкому температурному диапазону изделие применимо в составе оборудования, работающего в сложных условиях эксплуатации.

Соединитель взаимосовместим с разъёмами ШР и 2РТ-А. Это позволяет использовать его при замене или доукомплектовании существующих соединений указанных серий без изменения посадочных мест. Резьбовая фиксация и серебряные контакты делают розетку пригодной для ответственных цепей, где важны стабильное переходное сопротивление и стойкость к механическим нагрузкам.
