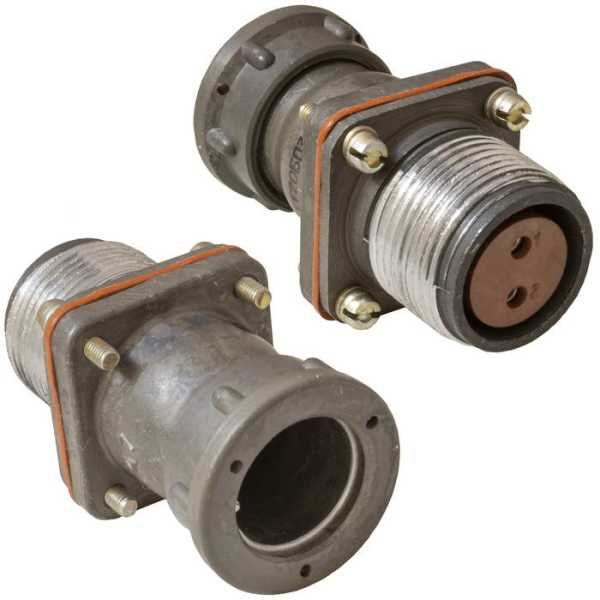

2РТТ20БПЭ4Г39В: приборная розетка для надежных электрических соединений

Разъем 2РТТ20БПЭ4Г39В относится к серии цилиндрических пылебрызгозащищенных электрических соединителей 2РТТ. Он предназначен для создания разъемных соединений в цепях постоянного и переменного тока, включая сигналы частотой до 3 МГц. Исполнение применяется в оборудовании, где важны стабильность контакта, механическая прочность и устойчивость к внешним воздействиям.

Назначение разъема 2РТТ20БПЭ4Г39В

Розетка 2РТТ20БПЭ4Г39В используется для приборного монтажа и внутренней коммутации электрических устройств. Она позволяет быстро соединять и разъединять кабельные линии без нарушения стационарной части схемы, что упрощает обслуживание, диагностику и замену блоков.

Соединители данного типа подходят для аппаратуры промышленного, измерительного, транспортного и специального назначения. Конструкция серии 2РТТ рассчитана на эксплуатацию в цепях постоянного и переменного тока, а резьбовое сочленение помогает обеспечить надежную фиксацию при подключении ответной части.

Основные характеристики

Для исполнения с четырьмя контактами диаметром 1,5 мм характерны следующие параметры:

Серебряное покрытие контактов способствует уменьшению переходного сопротивления и поддержанию устойчивого электрического контакта.

Устойчивость к внешним факторам

Разъем 2РТТ20БПЭ4Г39В рассчитан на работу в сложных условиях эксплуатации. Для соединителей серии предусмотрена стойкость к вибрационным и ударным воздействиям, перепадам температур и пониженному атмосферному давлению. Рабочий температурный диапазон от −60 °C до +100 °C делает такое решение применимым в оборудовании, которое работает как в неотапливаемых помещениях, так и в нагреваемых отсеках аппаратуры.

В частности, соединители серии выдерживают синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с². Это важно для систем, устанавливаемых на подвижных механизмах, в шкафах управления, измерительных комплексах и другом оборудовании с вибрационной нагрузкой.

Пример применения

Представим блок управления с четырьмя силовыми или сигнальными линиями: питание, общий провод, управляющий сигнал и линия обратной связи. Розетка 2РТТ20БПЭ4Г39В устанавливается на корпусе прибора, а ответная часть монтируется на кабеле. При необходимости обслуживания кабель можно отсоединить резьбовым соединением, не демонтируя сам прибор и не разбирая проводку внутри шкафа.

Что учитывать при выборе

При подборе разъема важно проверить:

• Совместимость с ответной частью по серии, размеру корпуса и расположению контактов.

• Соответствие количества контактов и их диаметра параметрам электрической цепи.

• Допустимый ток на каждый контакт и суммарную нагрузку.

• Требования к способу монтажа, виду патрубка и экранированию кабеля.

• Условия эксплуатации: температуру, вибрацию, влажность, запыленность и необходимость защиты соединения.

2РТТ20БПЭ4Г39В — практичное решение для формирования надежного многоконтактного соединения в электрических системах. Его конструкция объединяет компактный корпус, четыре контактные позиции, устойчивость к механическим нагрузкам и возможность применения в аппаратуре с повышенными требованиями к надежности.
