2РТТ20БГ40В «5» Каскад

Цена:

2050 ₽

Производитель: Каскад

Технические характеристики

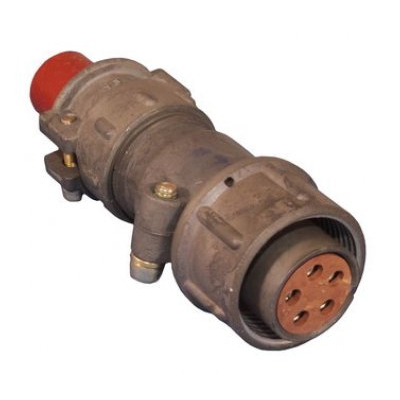

2РТТ20БГ40В Каскад «5» — это цилиндрический низкочастотный электрический соединитель производства НПО «Каскад», относящийся к серии 2РТТ с диаметром 20 мм и 5 контактами. Он предназначен для надежного соединения в электрических цепях радиотехнической и радиоэлектронной аппаратуры, с блочной конструкцией, гайкой и патрубком для экранированного кабеля.

Соединитель выдерживает максимальное рабочее напряжение до 700 В (амплитудное значение) и рабочий ток до 25 А на контакт. Сопротивление изоляции в нормальных условиях — не менее 1000 МОм, а максимальная рабочая частота — до 3 МГц.

Модель имеет всеклиматическое исполнение (В), работает при температурах от -60 до +100 °С, выдерживает смену температур до +180 °С и пониженное давление до 1,3×10⁻⁴ Па. Подходит для условий повышенной влажности (до 98% при +40 °С).

Выдерживает вибрацию (1–1000 Гц, до 100 м/с²), одиночные удары до 10000 м/с², многократные — до 1500 м/с² и линейные нагрузки до 2000 м/с². Минимальная наработка — 1000 часов, число сочленений-расчленений — 500, срок сохраняемости — 15 лет.

Описание

Назначение соединителя 2РТТ20БГ40В

2РТТ20БГ40В Каскад «5» — это цилиндрический низкочастотный электрический соединитель производства НПО «Каскад», относящийся к серии 2РТТ с диаметром корпуса 20 миллиметров и пятью контактами. Изделие предназначено для надёжного электрического соединения в цепях радиотехнической и радиоэлектронной аппаратуры. Благодаря блочной конструкции, оснащённой гайкой и патрубком под экранированный кабель, соединитель обеспечивает механически прочное и защищённое сочленение ответных частей.

Модель выпускается в исполнении «5», что подтверждает приёмку изделия по установленным требованиям. Применение соединителя охватывает сборку кабельных линий и блоков аппаратуры, где требуется стабильная передача электрического сигнала и питания в условиях эксплуатации с повышенными нагрузками.

Подтверждённые технические характеристики

Основные электрические параметры соединителя обеспечивают работу в цепях с высокими значениями напряжения и тока. Ниже приведены подтверждённые характеристики изделия.

Максимальное рабочее напряжение — до 700 вольт (амплитудное значение).
Рабочий ток — до 25 ампер на контакт.
Сопротивление изоляции в нормальных условиях — не менее 1000 мегаом.
Максимальная рабочая частота — до 3 мегагерц.
Диаметр корпуса — 20 миллиметров, число контактов — 5.
Число сочленений-расчленений — 500 циклов.
Минимальная наработка — 1000 часов.
Срок сохраняемости — 15 лет.

Условия эксплуатации и устойчивость к нагрузкам

Модель имеет всеклиматическое исполнение «В» и рассчитана на работу в широком диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Изделие выдерживает смену температур до плюс 180 градусов Цельсия, а также пониженное давление до 1,3 на 10 в минус четвёртой степени паскаля. Соединитель подходит для условий повышенной влажности — до 98 процентов при температуре плюс 40 градусов Цельсия.

Механическая прочность подтверждается устойчивостью к следующим воздействиям:

вибрация в диапазоне от 1 до 1000 герц с ускорением до 100 метров на секунду в квадрате;
одиночные удары с ускорением до 10000 метров на секунду в квадрате;
многократные удары с ускорением до 1500 метров на секунду в квадрате;
линейные нагрузки с ускорением до 2000 метров на секунду в квадрате.

Применение и конструктивные особенности

Соединитель 2РТТ20БГ40В применяется для коммутации электрических цепей в радиотехнической и радиоэлектронной аппаратуре. Блочная конструкция упрощает монтаж и замену узлов, а гайка обеспечивает фиксацию сочленения. Патрубок предназначен для подключения экранированного кабеля, что важно для защиты сигнальных цепей от помех.

Благодаря сочетанию высокого рабочего напряжения, значительного тока на контакт и стойкости к климатическим и механическим воздействиям, соединитель подходит для эксплуатации в составе аппаратуры, работающей в сложных условиях. Указанные параметры — напряжение, ток, сопротивление изоляции, частотный диапазон, температурные границы, вибрационные и ударные нагрузки, наработка, число сочленений и срок сохраняемости — подтверждены данными производителя и определяют область применения изделия.
