Назначение соединителя 2РТТ20БГ40В

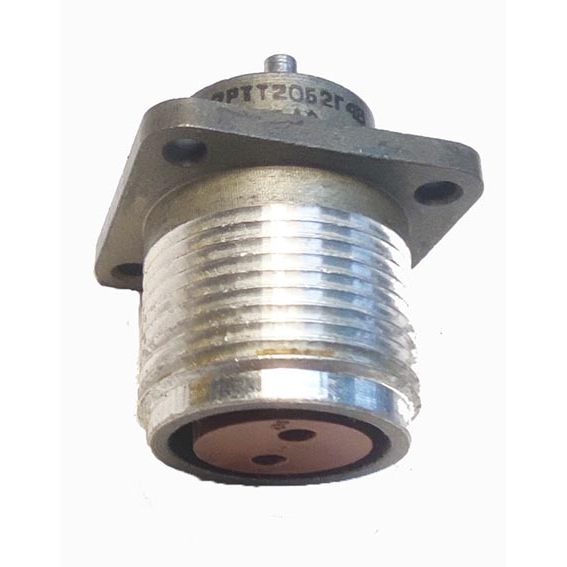

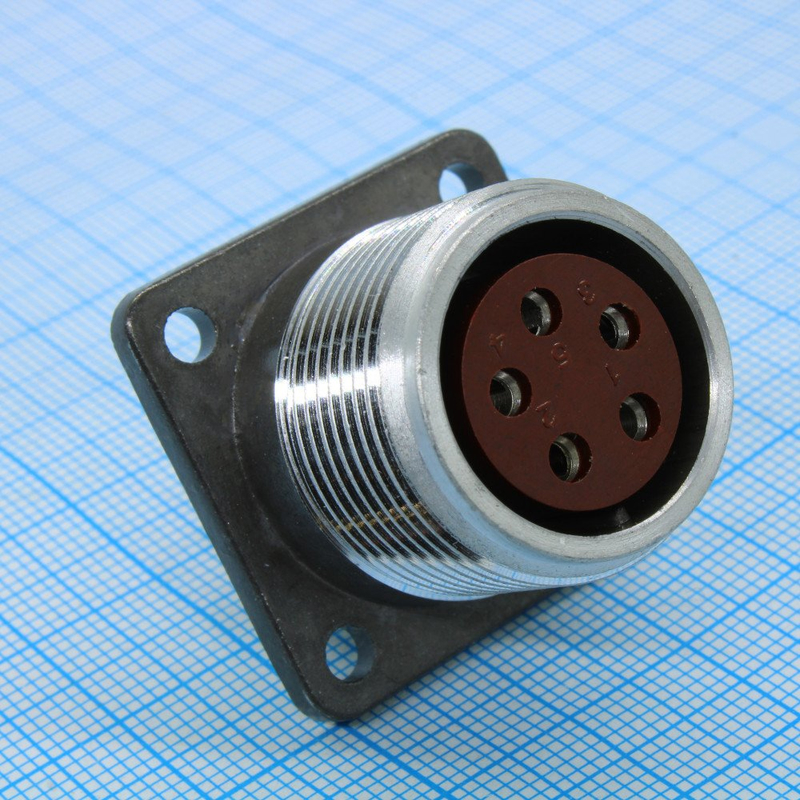

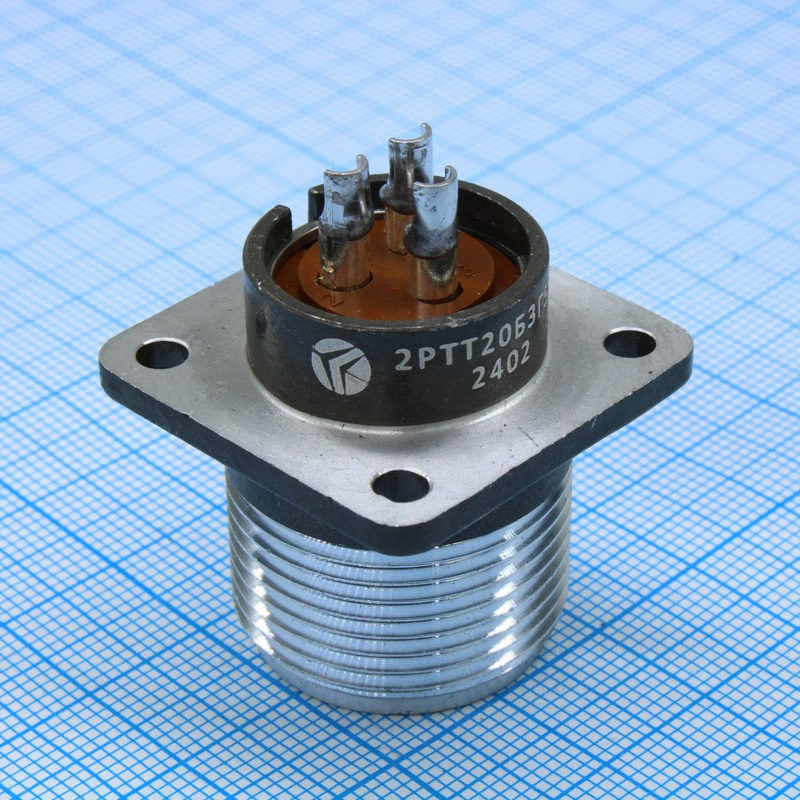

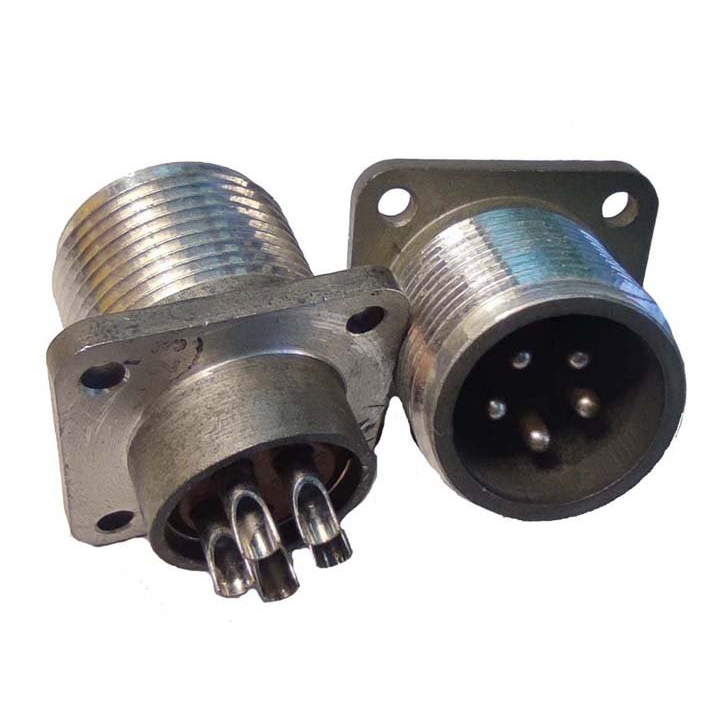

Соединитель 2РТТ20БГ40В производства АО «Завод Элекон» представляет собой цилиндрический низкочастотный блочный разъём, выполненный в виде приборной вилки. Изделие изготовлено в России в соответствии с техническими условиями ГЕ0.364.120 ТУ и предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 850 В.

Конструкция рассчитана на эксплуатацию в составе радиоэлектронной аппаратуры, приборов и блоков, где требуется надёжное механическое соединение и передача значительных токов через компактный разъём. Метод сочленения — резьбовой, что обеспечивает устойчивость к вибрационным и ударным нагрузкам.

Подтверждённые технические особенности

Соединитель имеет пять штыревых круглых извлекаемых контактов диаметром 2,5 мм, выполненных по сочетанию 40. Контакты изготовлены из латуни с серебряным покрытием (Ag), что снижает переходное сопротивление и повышает износостойкость при многократных сочленениях.

• Корпус приборного типа (Б) выполнен из алюминиевого сплава А-22 с оксидированием, цвет серый.
• Габаритные размеры корпуса — 30 на 30 на 42 мм, масса около 18 г.
• Изолятор изготовлен из карболита коричневого цвета.
• Электрический монтаж — пайка, механическое крепление — на панель.
• Установочные размеры: расстояние между отверстиями 22 мм, диаметр отверстия 3,2 мм.
• Резьба накидной гайки — M24 на 1,5, поляризация одношпоночная.
• Рабочий ток на контакт — до 35 А, на разъём — до 125 А.
• Сопротивление контактов — не более 1 мОм.
• Температурный диапазон эксплуатации — от минус 60 до плюс 100 градусов Цельсия.
• Исполнение всеклиматическое (В), влажность до 98 процентов при плюс 20 градусах Цельсия.
• Ресурс — 500 сочленений-расчленений.
• Вибрация в диапазоне 1–5000 Гц при ускорении 30 g, удары до 1000 g.
• Вид приёмки «5» — повышенный контроль качества (ВП, ПЗ).

Применение и совместимость

Соединитель применяется в блоках и приборах, работающих в тяжёлых условиях: в промышленной автоматике, измерительной технике, системах связи и специальном оборудовании. Благодаря всеклиматическому исполнению и широкому температурному диапазону он подходит для эксплуатации как в отапливаемых помещениях, так и на открытом воздухе, включая районы с холодным и влажным климатом.

Вилка взаимосочленяется с кабельными розетками типов 2РТ-А и ШР, что упрощает замену и комплектование соединительных узлов. Одношпоночная поляризация исключает неправильное сочленение, а резьбовое крепление накидной гайкой M24 на 1,5 обеспечивает механическую прочность соединения при вибрации и ударах.

Монтаж на панель выполняется через два отверстия диаметром 3,2 мм с расстоянием между ними 22 мм. Электрическое подключение производится пайкой, что требует применения стандартного паяльного оборудования и припоев, совместимых с серебряным покрытием контактов.

Вид приёмки и дата изготовления

Вид приёмки «5» означает, что изделие прошло повышенный контроль качества с участием военного представительства и представителя заказчика. Такие соединители отличаются более строгими допусками и дополнительными испытаниями по сравнению с изделиями общепромышленного назначения.

Дата изготовления товарных позиций этой серии, как правило, относится к периоду с 2010 по 2019 год. Указанные параметры — ток, напряжение, сопротивление, температурный диапазон и ресурс — подтверждены техническими условиями ГЕ0.364.120 ТУ и являются обязательными для данной модели.
