Назначение соединителя 2РТТ20БГ40В «5»

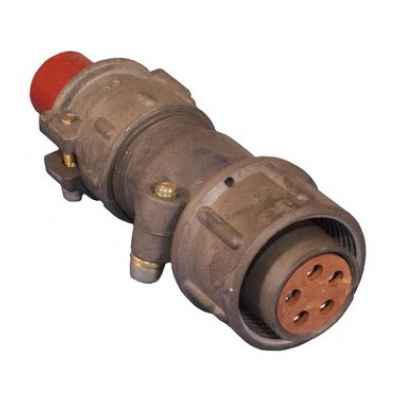

2РТТ20БГ40В «5» — цилиндрический низкочастотный соединитель всеклиматического исполнения из серии 2РТТ. Изделие предназначено для надёжного электрического соединения цепей переменного и постоянного тока в составе приборов, авиационной и промышленной техники. Блочная конструкция и герметичное исполнение позволяют применять соединитель там, где требуется стабильный контакт при воздействии вибрации, ударов, повышенной влажности, пониженного давления и широкого диапазона температур.

Артикул изделия — 5183, категория — 2РТТ20. Приёмка «5» подтверждает соответствие соединителя требованиям, предъявляемым к изделиям данной категории качества.

Подтверждённые технические особенности

Соединитель рассчитан на максимальное рабочее напряжение до 850 В и частоту до 3 МГц. Сопротивление изоляции в нормальных условиях составляет не менее 5000 МОм. Рабочая температура окружающей среды — от минус 60 до плюс 100 градусов Цельсия. При повышенной влажности до 98 процентов изделие сохраняет работоспособность при температуре плюс 40 градусов Цельсия, а при пониженном давлении — до 1,3 на 10 в минус четвёртой степени Паскаля.

Конструктивно это блочная розетка (тип Б) условного размера корпуса 20 с 40 контактами. Индекс Г40В указывает на конкретную комбинацию исполнения. Сочленение фиксируется резьбой, монтаж выполняется объёмной пайкой.

• Максимальное рабочее напряжение: до 850 В.
• Рабочая частота: до 3 МГц.
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Влажность: до 98 процентов при плюс 40 градусах Цельсия.
• Пониженное давление: до 1,3 на 10 в минус четвёртой степени Паскаля.
• Тип корпуса: блочная розетка, условный размер 20.
• Число контактов: 40.
• Фиксация сочленения: резьбовая.
• Вид монтажа: объёмный, пайкой.

Механическая стойкость и ресурс

Изделие выдерживает синусоидальную вибрацию с ускорением до 30 g в диапазоне частот от 1 до 5000 Гц. Механические удары: одиночный — до 1000 g, многократный — до 150 g. Ресурс сочленений-расчленений составляет 500 циклов, наработка — не менее 1000 часов.

Такие параметры делают соединитель пригодным для эксплуатации в условиях интенсивных механических нагрузок, характерных для бортовой и промышленной аппаратуры.

Области применения

2РТТ20БГ40В «5» применяется в приборах, авиационной и промышленной технике для герметичного соединения электрических цепей. Благодаря всеклиматическому исполнению он востребован в системах, где требуется устойчивость к перепадам температуры, влажности и давления, а также к вибрационным и ударным воздействиям.

Резьбовая фиксация обеспечивает надёжное удержание сочленения, а объёмный монтаж пайкой — стабильный электрический контакт в составе ответственных узлов.
