Назначение

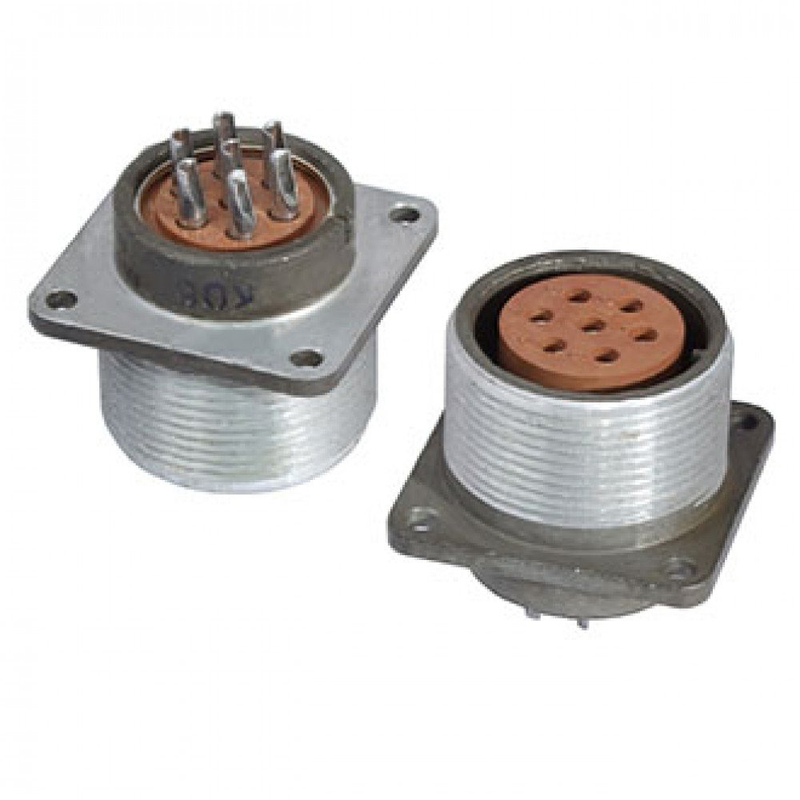

2РТТ20Б7В — цилиндрический электрический разъём (соединитель) серии 2РТТ, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц в радиотехнической и радиоэлектронной аппаратуре. Изделие применяется для коммутации экранированных и неэкранированных кабелей, обеспечивая надёжное электрическое соединение и механическое крепление в составе приборов, блоков и кабельных сборок.

Разъём относится к всеклиматическому исполнению, что подтверждается обозначением «В» в маркировке. Такое исполнение позволяет эксплуатировать соединитель в широком диапазоне климатических условий, включая повышенную влажность, пониженное атмосферное давление и воздействие агрессивных сред.

Конструктивные и электрические особенности

Соединитель выполнен по пылебрызгозащищённому типу с резьбовым соединением и одношпоночной поляризацией корпусов. Резьбовое соединение обеспечивает механическую фиксацию и устойчивость к вибрационным нагрузкам, а одношпоночная поляризация исключает неправильное сочленение ответных частей.

Контакты имеют серебряное покрытие, что снижает переходное сопротивление и повышает надёжность электрического контакта. Разъём допускает монтаж как с экранированными, так и с неэкранированными кабелями, что делает его универсальным решением для различных схем коммутации.

Основные электрические параметры:

• Максимальное рабочее напряжение — до 700 В (амплитудное значение);
• Сопротивление изоляции — не менее 1000 МОм в нормальных условиях;
• Рабочий диапазон частот — постоянный и переменный ток частотой до 3 МГц.

Механические и эксплуатационные параметры

Соединитель рассчитан на эксплуатацию в условиях повышенных механических нагрузок. Он выдерживает вибрацию в диапазоне от 1 до 1000 Гц с ускорением до 100 м/с² (10 g), а также одиночные удары и многократные механические воздействия. Такие характеристики позволяют применять изделие в аппаратуре, работающей на подвижных объектах и в условиях тряски.

Ресурсные показатели:

• Минимальная наработка — 1000 часов;
• Число сочленений-расчленений — 500 циклов;
• Срок сохраняемости — 15 лет;
• Работоспособность при атмосферном давлении до 1,3×10⁻⁴ Па.

Указанные параметры подтверждают пригодность разъёма для длительной эксплуатации с сохранением электрических и механических характеристик.

Климатическое исполнение и условия применения

Температура эксплуатации соединителя составляет от минус 60 °C до плюс 100 °C. С учётом перегрева контактов возможна кратковременная смена температуры до плюс 180 °C. Изделие устойчиво к воздействию повышенной влажности, пониженного давления и агрессивных сред, что соответствует всеклиматическому исполнению.

Область применения 2РТТ20Б7В включает радиотехническую и радиоэлектронную аппаратуру, кабельные сборки, приборные и межблочные соединения, где требуется пылебрызгозащищённый цилиндрический разъём с резьбовым креплением и серебряными контактами. Разъём подходит для цепей постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В амплитудного значения.

Комплектация и идентификация

Артикул изделия — 5180. Категория — 2РТТ20. Название товара — 2РТТ20Б7В. Год внесения сведений — 2011. Производитель в предоставленных данных не указан. Сведения о комплектации, сертификатах, стандартах, гарантии и стране производства в исходных данных отсутствуют и в настоящем описании не приводятся.
