Назначение соединителя

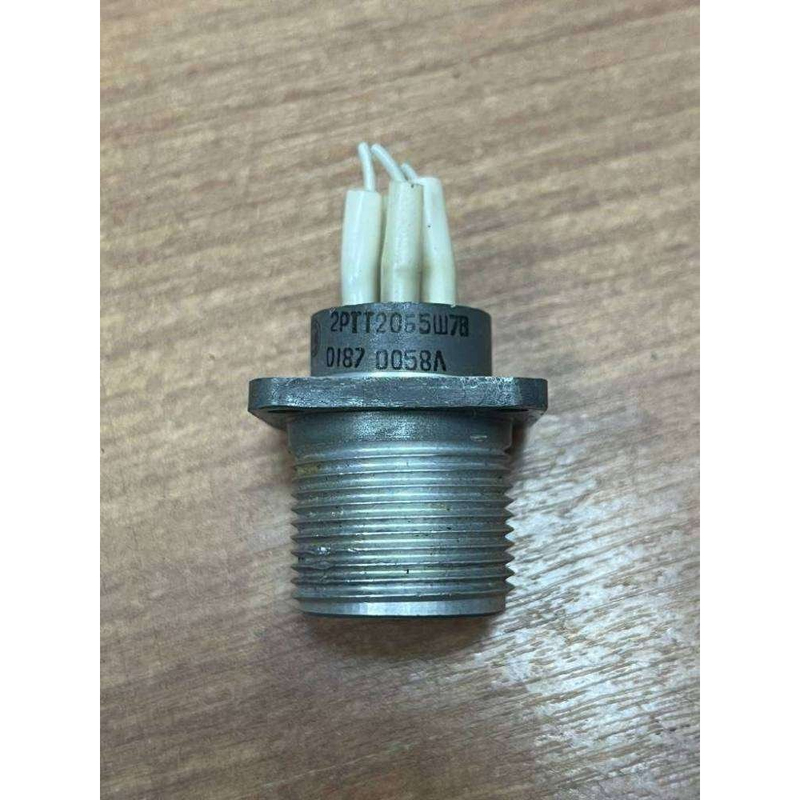

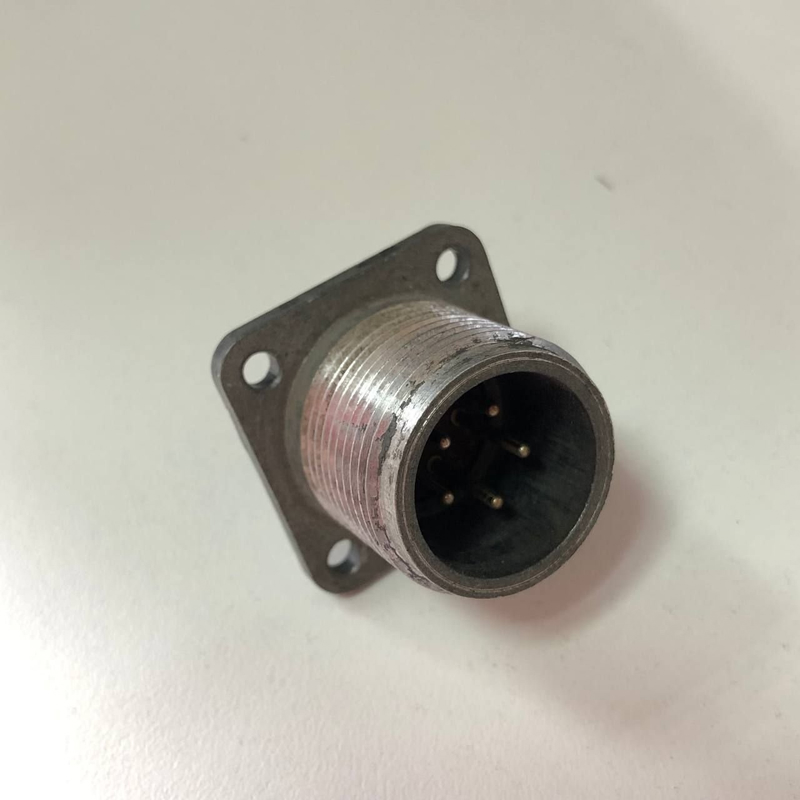

2РТТ20Б5Ш7В — цилиндрический низкочастотный электрический соединитель серии «2РТТ» производства завода-изготовителя «Каскад». Изделие выполнено во всеклиматическом исполнении и представляет собой вилку блочную (часть «Ш» соединителя) с 5 контактами. Соединитель предназначен для разъёмного соединения проводников в электрических цепях постоянного и переменного тока. Применяется в промышленном, приборостроительном и специализированном оборудовании, где требуется надёжная коммутация при повышенных требованиях к климатической стойкости и механической фиксации.

Подтверждённые технические особенности

Конструкция соединителя включает следующие характеристики, указанные изготовителем:

• Количество контактов — 5, диаметр контакта около 1,5 мм, покрытие контактов — серебро.
• Рабочий ток на один контакт — до 10 А.
• Максимальное рабочее напряжение — порядка 700–850 В (амплитудное значение) в зависимости от исполнения и условий применения.
• Сопротивление электрического контакта — не более 2,5 мОм.
• Сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм.
• Условный размер корпуса 20, тип корпуса — блочный.
• Резьбовая фиксация (вкручивание) с одношпоночной поляризацией, исключающей неправильное сочленение.
• Исполнение «В» — всеклиматическое (пылевлагозащищённое), рассчитано на эксплуатацию в широком диапазоне температур; верхняя рабочая температура среды указывается до +100 °C.
• Число сочленений-расчленений — не менее 500 циклов.
• Минимальная наработка — порядка 1000 часов.
• Срок сохраняемости — около 15 лет.

Обозначение и приёмка

В обозначении «Каскад „ОТК“» имеется в виду завод-изготовитель НПО «Каскад» и вид приёмки изделия — контроль отделом технического контроля (ОТК). Такие соединители обычно изготавливаются в соответствии с отраслевыми техническими условиями (например, ГЕ0.364.120 ТУ или аналогичными). Приёмка «ОТК» подтверждает соответствие изделия установленным требованиям при выпуске. Год выпуска — 2024.

Применение и условия эксплуатации

Соединитель 2РТТ20Б5Ш7В применяется для разъёмного соединения проводников в цепях постоянного и переменного тока в составе промышленного, приборостроительного и специализированного оборудования. Всеклиматическое исполнение «В» обеспечивает работоспособность в широком диапазоне температур с верхней границей до +100 °C, а также пылевлагозащиту. Резьбовая фиксация и одношпоночная поляризация повышают надёжность сочленения и предотвращают неправильное подключение. Серебряное покрытие контактов и низкое переходное сопротивление (не более 2,5 мОм) способствуют стабильной передаче тока до 10 А на контакт.

Изделие рассчитано на длительный срок службы: не менее 500 циклов сочленений-расчленений, минимальная наработка около 1000 часов, срок сохраняемости около 15 лет. Артикул товара — 50536. Категория — 2РТТ20. Производитель — «Каскад».
