Назначение соединителя

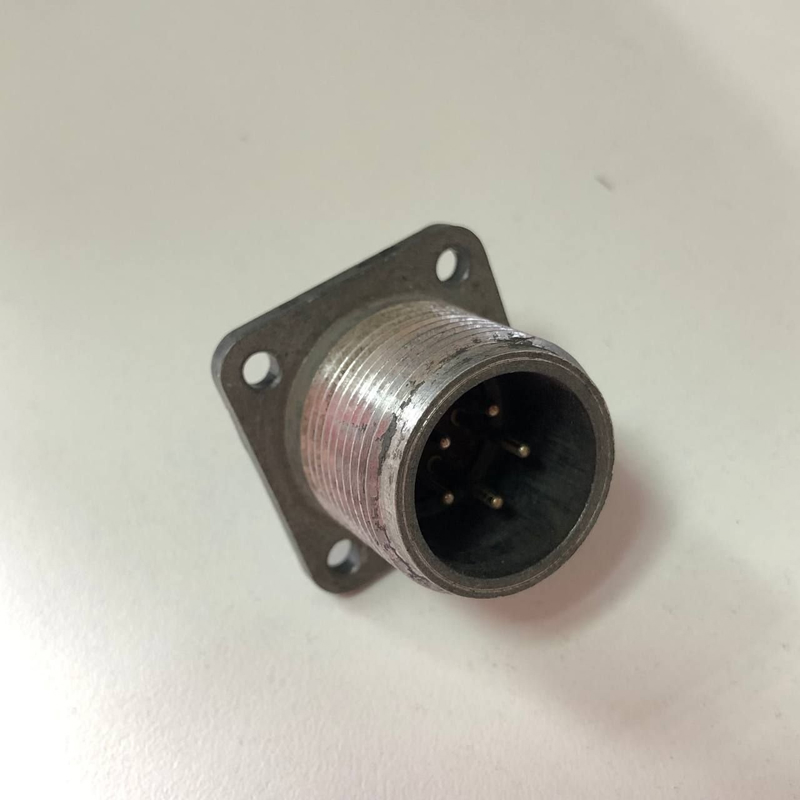

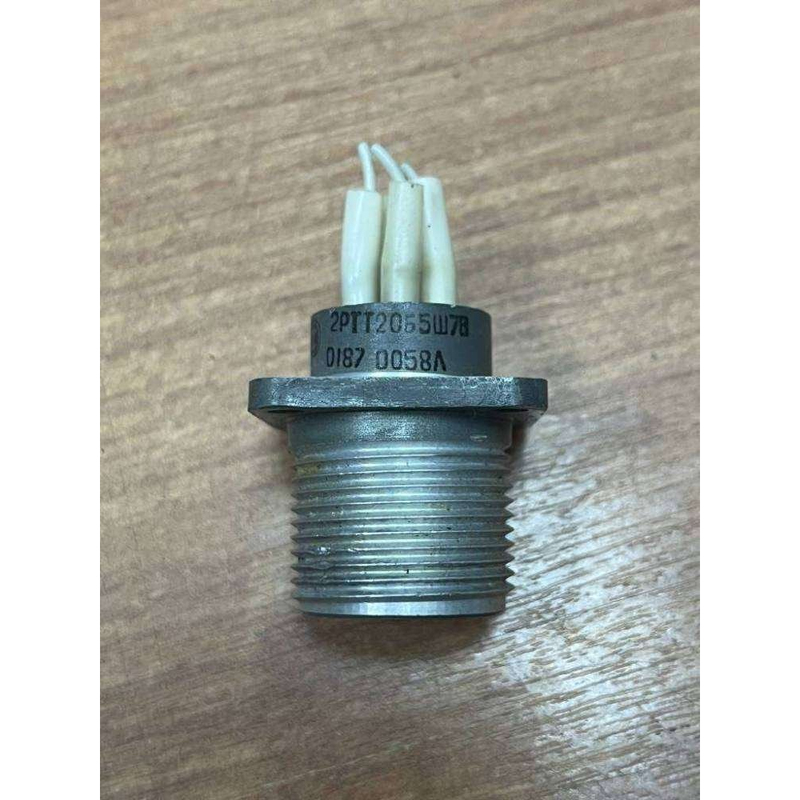

2РТТ20Б5Ш7В производства завода Элекон — это блочная вилка из серии низкочастотных цилиндрических соединителей 2РТТ всеклиматического исполнения. Изделие предназначено для надёжного электрического соединения в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Приёмка «ОТК» подтверждает, что каждая партия прошла контроль отдела технического контроля предприятия-изготовителя и соответствует действующим стандартам. Партия выпущена в 2024 году.

Вилка применяется там, где требуется стабильная передача сигнала и питания в условиях повышенных механических и климатических нагрузок: в приборах, кабельных сборках и блоках, монтируемых внутри оборудования. Конструкция без патрубка рассчитана на внутренний монтаж.

Подтверждённые технические особенности

Соединитель оснащён пятью контактами диаметром 1,5 мм с серебряным покрытием. Рабочий ток на контакт достигает 10 А, переходное сопротивление контакта — не более 2,5 мОм. Размер корпуса условный 20, габаритные размеры составляют около 42 на 30 на 30 мм, максимальный диаметр — 29,5 мм.

• Сочленение резьбовое с одношпоночной поляризацией, что исключает неправильное подключение.
• Доступен пылебрызгозащищённый вариант с резиновыми кожухами.
• Монтаж возможен в неэкранированных и экранированных кабелях и приборах.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Допустимая влажность — до 98 процентов при температуре плюс 40 градусов Цельсия.
• Устойчивость к вибрациям и ускорениям — до 1500 метров на секунду в квадрате.
• Минимальная наработка — 1000 часов, ресурс сочленений-расчленений — 500 циклов.
• Срок хранения — 15 лет.

Применение и условия эксплуатации

Благодаря всеклиматическому исполнению вилка 2РТТ20Б5Ш7В востребована в промышленной автоматике, измерительной технике, транспортном и специальном оборудовании, где соединения работают при перепадах температур, вибрации и высокой влажности. Резьбовое сочленение обеспечивает механическую прочность стыка и защиту от самопроизвольного разъединения при тряске.

Пылебрызгозащищённое исполнение с резиновыми кожухами расширяет область применения, позволяя использовать соединитель в условиях воздействия пыли и капель влаги. Для внутреннего монтажа в приборах вилка подходит без дополнительных кожухов.

Комплектация и сопровождение

Изделие поставляется под артикулом 50535 в категории 2РТТ20. Производитель — завод Элекон, страна производства — Россия. Приёмка «ОТК» гарантирует соответствие нормативной документации. Точные сведения о комплекте поставки, наличии ответных частей и гарантийных обязательствах следует уточнять у поставщика, поскольку в приведённых данных они не указаны.
