Назначение соединителя 2РТТ20Б5Ш7В

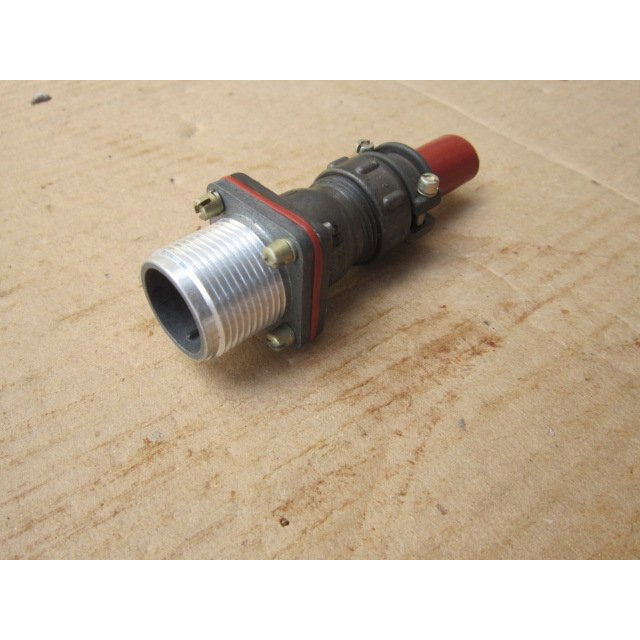

Цилиндрический низкочастотный блочный соединитель 2РТТ20Б5Ш7В предназначен для коммутации электрических цепей постоянного и переменного тока в составе стационарной и мобильной аппаратуры. Изделие относится к серии 2РТТ20 и представляет собой вилку приборного типа без патрубка, монтируемую непосредственно на корпус оборудования. Конструкция рассчитана на многократное сочленение и расчленение, что делает разъём удобным для обслуживаемых узлов, требующих периодического подключения и отключения.

Соединитель ориентирован на применение в промышленной электронике, измерительных системах, аппаратуре связи и другом оборудовании, где важны стабильность контакта и устойчивость к внешним воздействиям. Всеклиматическое исполнение позволяет использовать изделие вне помещений и в неотапливаемых объёмах, включая районы с холодным и тропическим климатом.

Подтверждённые особенности конструкции

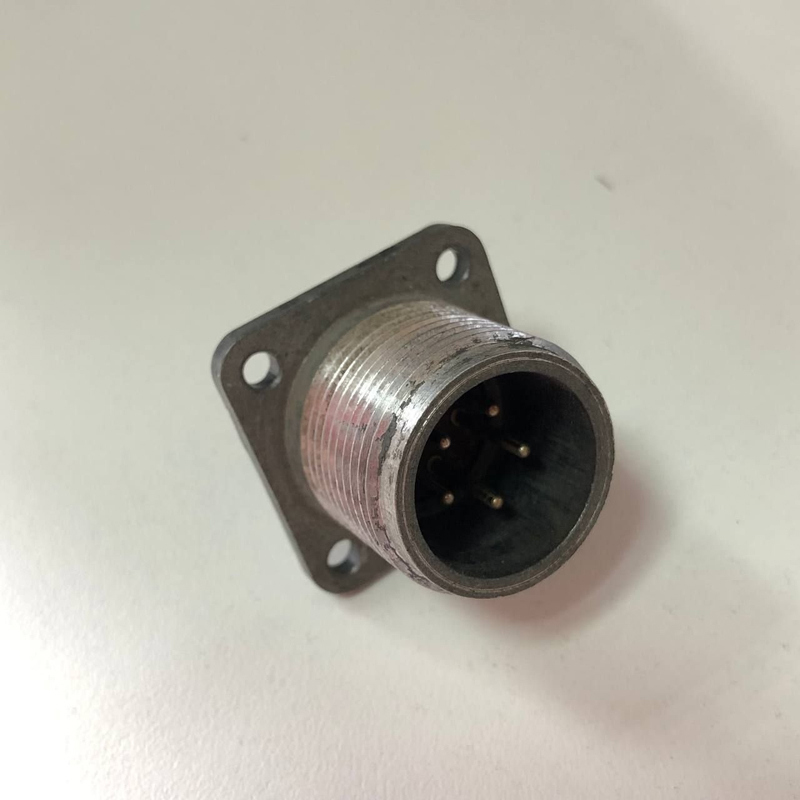

Разъём оснащён пятью круглыми контактами диаметром 1,5 мм. Контакты выполнены извлекаемыми, что упрощает обслуживание и замену отдельных элементов при монтаже или ремонте. Металлические контакты имеют серебряное покрытие, обеспечивающее малое переходное сопротивление и стабильность электрического соединения в течение длительного срока эксплуатации.

Корпус вилки выполнен в блочном исполнении и предусматривает резьбовое сочленение с ответной частью. Одношпоночная поляризация исключает ошибочное подключение при стыковке. Пылебрызгозащитное исполнение защищает внутренние элементы от проникновения пыли и капель влаги, что расширяет допустимые условия эксплуатации.

Рабочий температурный диапазон составляет от −60 до +100 градусов Цельсия, что подтверждает пригодность изделия для жёстких климатических условий. Допустимое количество циклов сочленения и расчленения исчисляется несколькими сотнями, что обеспечивает продолжительный ресурс при регулярном обслуживании.

Электрические параметры

• Количество контактов: 5
• Диаметр контактов: 1,5 мм
• Максимальный рабочий ток на контакт: от 10 до 20 А в зависимости от технических условий и режима применения
• Максимальный суммарный ток разъёма: до 50 А
• Номинальное рабочее напряжение: до 700 В постоянного или переменного тока
• Амплитудное напряжение: до 850 В при частотах до 3 МГц
• Переходное сопротивление контактов: не более 2–2,5 мОм

Применение и совместимость

Соединитель 2РТТ20Б5Ш7В применяется для коммутации силовых и сигнальных цепей в приборах, блоках питания, распределительных устройствах и промышленных установках. Вилка блочного типа устанавливается на панель или корпус оборудования, а ответная кабельная часть подключается снаружи. Такое решение удобно при компоновке многоканальных систем, где требуется быстрое и надёжное подключение внешних линий.

Изделия серии 2РТТ обладают обратной совместимостью с разъёмами ряда других типов, в том числе серии ШР. Это позволяет комбинировать компоненты разных производителей в рамках одного проекта без необходимости полной замены монтажной базы. Благодаря всеклиматическому исполнению разъём может использоваться в аппаратуре, эксплуатируемой в условиях повышенной влажности, запылённости и значительных перепадов температур.

Изделие поставляется партией из 10 штук, что соответствует данным каталога 2021 года. Артикул для заказа и учёта — 80165. Соединитель поставляется без указания производителя и без дополнительной комплектации в виде ответных частей или монтажных элементов.
