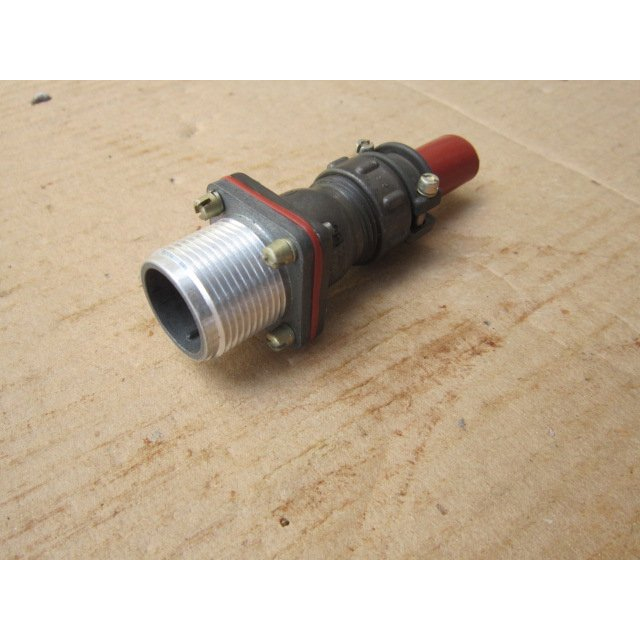

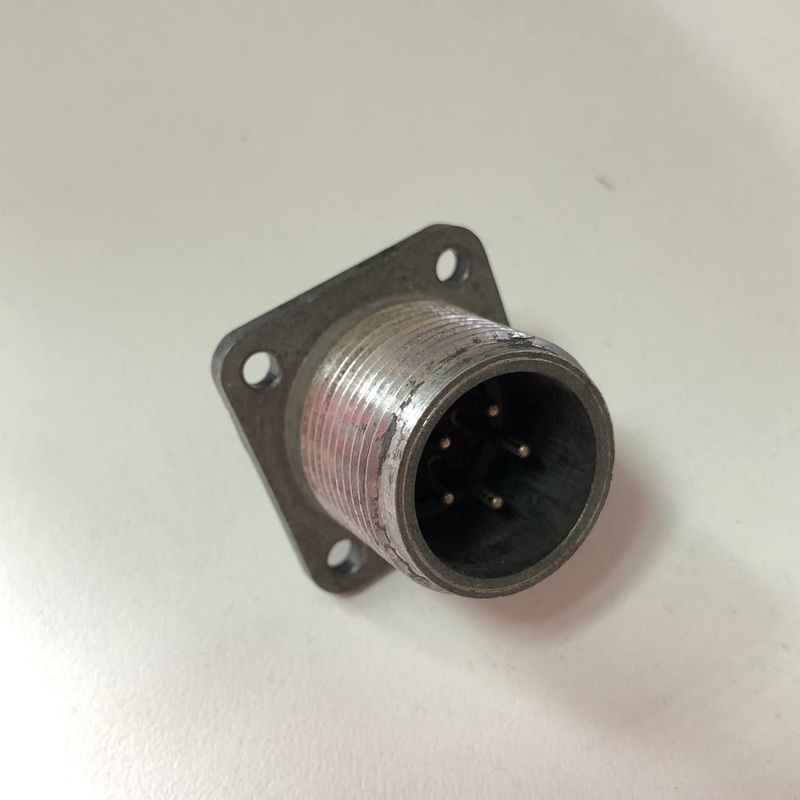

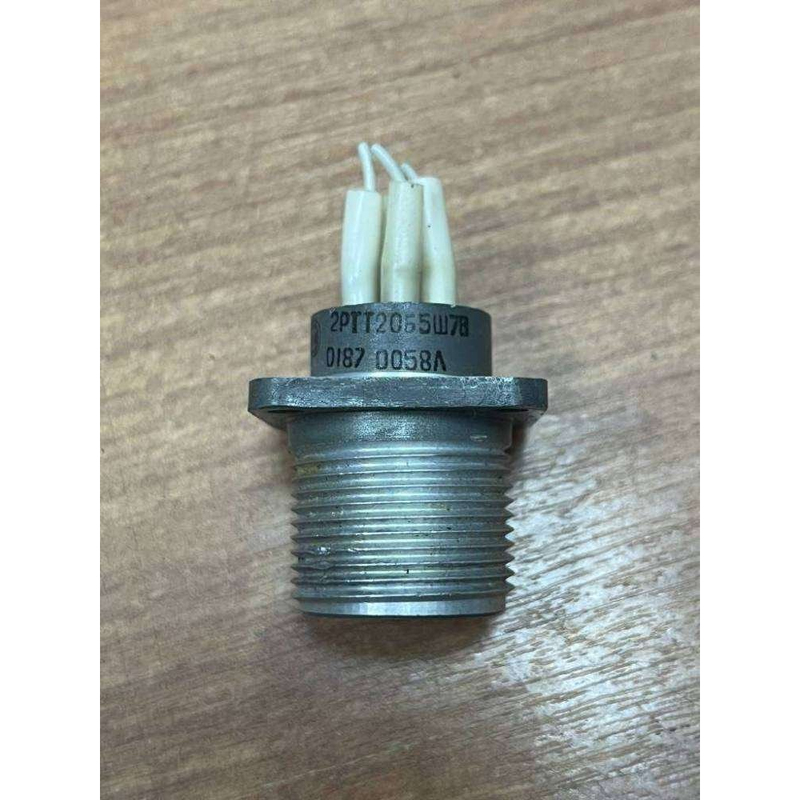

2РТТ20Б5Ш7В: герметичный разъём для надёжных соединений

2РТТ20Б5Ш7В — круглый электрический соединитель, предназначенный для создания разъёмных межблочных соединений в аппаратуре, работающей в условиях вибраций, перепадов температур, пыли и повышенной влажности. Такие разъёмы применяются там, где особенно важны механическая прочность, стабильность электрического контакта и защита соединения от внешних воздействий.

Серия 2РТТ относится к промышленным и специальным цилиндрическим разъёмам. Конструктивно она рассчитана на многократное сочленение и расчленение без ухудшения параметров контактов, что делает изделия востребованными в системах управления, измерительной технике, транспортном оборудовании, энергетических установках и комплексах автоматизации.

Особенности разъёма 2РТТ20Б5Ш7В

Маркировка 2РТТ20Б5Ш7В содержит сведения об исполнении соединителя: серии, габарите корпуса, варианте компоновки контактов, типе контактной части и конструктивном исполнении. Точную расшифровку отдельных символов необходимо сверять с нормативной и конструкторской документацией на конкретную поставку, поскольку параметры могут зависеть от исполнения и применяемых контактов.

К ключевым особенностям разъёма относятся:

• цилиндрический металлический корпус, рассчитанный на эксплуатацию в составе ответственной аппаратуры;

• резьбовой механизм сочленения, обеспечивающий плотную и устойчивую фиксацию частей разъёма;

• многоконтактная конструкция для передачи сигналов, цепей управления, питания или комбинированных электрических линий;

• возможность применения в условиях механических нагрузок и вибрации;

• устойчивость контактного соединения при многократных циклах соединения;

• конструктивная защита токоведущих элементов от случайного прикосновения и внешних факторов;

• удобство обслуживания оборудования благодаря быстрому разъединению кабельной линии или блока.

Где применяется 2РТТ20Б5Ш7В

Соединитель 2РТТ20Б5Ш7В может использоваться в оборудовании, для которого требуются компактные, прочные и надёжные разъёмные интерфейсы. Наиболее типичные направления применения включают:

• системы промышленной автоматики и управления;

• измерительные и контрольные комплексы;

• приборные шкафы, пульты и стойки;

• оборудование связи и телеметрии;

• транспортную электронику;

• энергетические и распределительные установки;

• испытательные стенды;

• специальную технику и аппаратуру с повышенными требованиями к надёжности соединений.

При проектировании кабельных сборок такие разъёмы помогают организовать модульную структуру оборудования: отдельные блоки можно быстро подключать, заменять и диагностировать без полного демонтажа проводки.

На что обратить внимание при подборе

Для корректного применения 2РТТ20Б5Ш7В важно сопоставить его исполнение с требованиями конкретной электрической схемы и условиями эксплуатации. Следует проверить:

• количество и расположение контактов;

• назначение контактов: сигнальные, силовые, заземляющие или комбинированные;

• допустимый ток и напряжение для каждого контакта;

• сечение и тип подключаемого провода;

• способ монтажа кабельной части и корпуса;

• требования к герметичности и климатическому исполнению;

• стойкость к вибрации, ударам и температурным воздействиям;

• совместимость с ответной частью разъёма;

• необходимость экранирования кабеля и электрического соединения экрана с корпусом.

Особое значение имеет правильное подключение контактов по монтажной схеме. Ошибка в распиновке способна привести к нарушению работы системы, повреждению оборудования или появлению помех в сигнальных цепях.

Надёжность контактного соединения

Круглые разъёмы серии 2РТТ выбирают для задач, в которых нельзя полагаться на временные или слабо защищённые соединения. Резьбовая фиксация снижает риск самопроизвольного расстыковывания при вибрации, а прочный корпус защищает контактную группу от механических повреждений.

Для стабильной работы соединения рекомендуется соблюдать технологию монтажа: использовать проводники подходящего сечения, не допускать чрезмерного натяжения кабеля, контролировать состояние изоляции, следить за чистотой контактов и полностью затягивать резьбовое соединение. При эксплуатации в сложной среде также важно периодически проверять состояние уплотнений, кабельного ввода и защитного покрытия корпуса.

2РТТ20Б5Ш7В представляет собой решение для формирования надёжных разъёмных электрических соединений в промышленной, приборной и специализированной аппаратуре. Его применение позволяет повысить ремонтопригодность оборудования, упростить монтаж кабельных линий и обеспечить устойчивую передачу электрических сигналов в условиях интенсивной эксплуатации.
