Назначение соединителя

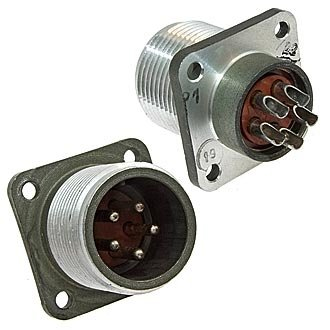

2РТТ20Б5Ш40В — это пылевлагозащищённая цилиндрическая вилка производства АО «НПО «Каскад» в исполнении «ОТК». Изделие относится к серии низкочастотных соединителей 2РТТ и предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Основная функция — соединение и разъединение проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре. Соединитель выполнен во всеклиматическом исполнении и оснащён резьбовой фиксацией, что обеспечивает надёжное механическое удержание ответной части при эксплуатации в составе аппаратуры.

Конструктивные особенности

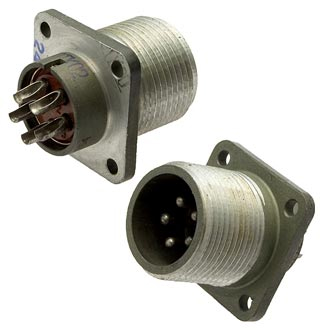

Вилка имеет приборный тип корпуса и условный размер 20. Контактная система включает 5 контактов диаметром 1,5 мм. Корпус оснащён прямым патрубком без муфты, что соответствует обозначению «Ш» в маркировке изделия. Монтаж выполняется объёмным способом пайкой проводов, что позволяет применять соединитель в составе как серийной, так и мелкосерийной аппаратуры. Исполнение «ОТК» подтверждает приёмку изделия отделом технического контроля, а год выпуска — 2024.

Технические характеристики

• Максимальное рабочее напряжение постоянного тока — 700 В.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 1000 МОм.
• Минимальная наработка — 1000 часов.
• Число сочленений-расчленений — не менее 500.
• Рабочая температура — от минус 60 до плюс 180 градусов Цельсия.
• Повышенная влажность — до 98 процентов при температуре плюс 40 градусов Цельсия.
• Пониженное атмосферное давление — до 1,3 умноженное на 10 в минус четвёртой степени Па.
• Синусоидальная вибрация — диапазон от 1 до 10000 Гц с ускорением 100 метров на секунду в квадрате.
• Механические удары — до 1500 метров на секунду в квадрате.

Область применения

Благодаря пылевлагозащищённому исполнению и широкому диапазону рабочих температур соединитель 2РТТ20Б5Ш40В применяется в электро- и радиоаппаратуре, эксплуатируемой в сложных климатических условиях. Резьбовая фиксация препятствует самопроизвольному расчленению под воздействием вибрации и ударов, что важно для бортовой и наземной техники. Вилка подходит для коммутации цепей питания и сигнальных линий в блоках, узлах и кабельных сборках, где требуется стабильность контактного соединения при повышенных требованиях к надёжности.

Указания по эксплуатации

1. Монтаж проводов выполнять пайкой в соответствии с конструкцией контактной части.
2. Следить за соблюдением максимального рабочего напряжения постоянного тока 700 В.
3. Не превышать число сочленений-расчленений, установленное на уровне не менее 500 циклов.
4. Эксплуатировать изделие в пределах температурного диапазона от минус 60 до плюс 180 градусов Цельсия.
5. Обеспечивать затяжку резьбовой фиксации для сохранения целостности соединения при вибрационных и ударных нагрузках.

Комплектация и подтверждённые сведения

Поставка осуществляется в соответствии с артикулом 50534. Категория товара — 2РТТ20, производитель — «Каскад». Соединитель имеет приёмку «ОТК» и год выпуска 2024. Указанные характеристики подтверждены данными каталога и описанием изделия; иные сведения о комплектации, гарантийных условиях и сертификатах в предоставленных данных отсутствуют и не заявляются.
