Назначение и область применения

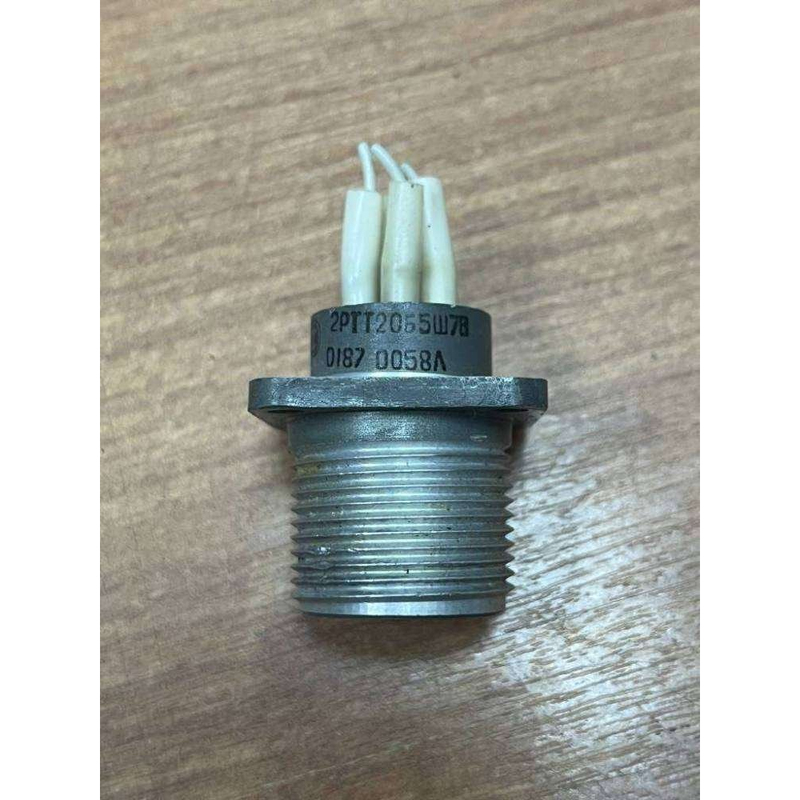

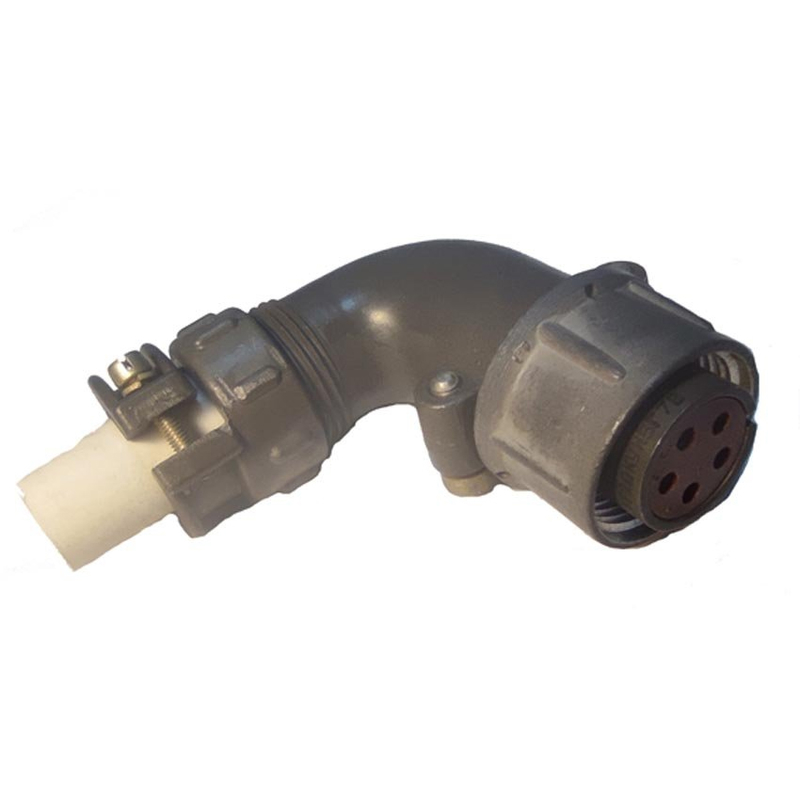

2РТТ20Б5Г7В — это цилиндрический низкочастотный электрический разъём (розетка блочная), предназначенный для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие применяется в радиотехнической и радиоэлектронной аппаратуре для обеспечения надёжного электрического соединения между блоками, узлами и кабельными сборками.

Розетка блочная устанавливается на корпусах приборов, стоек и блоков, где требуется быстрая коммутация цепей с гарантированной поляризацией и защитой от пыли и брызг. Благодаря всеклиматическому исполнению разъём востребован в аппаратуре, эксплуатируемой в сложных условиях: на открытых площадках, в неотапливаемых помещениях, в подвижных объектах и в регионах с холодным и влажным климатом.

Конструктивные особенности

Разъём относится к серии 2РТТ, имеет пылебрызгозащищённое исполнение, резьбовое соединение и одношпоночную поляризацию корпусов. Такая конструкция исключает неправильное сочленение и обеспечивает стабильный контакт при механических воздействиях.

Розетка оснащена 5 контактами диаметром 1,5 мм типа Г (гнёзда). Контактная группа имеет серебряное покрытие, что снижает переходное сопротивление и повышает надёжность соединения. Монтаж объёмный, пайкой, без патрубка. Приёмка «ОСМ» подтверждает соответствие изделия требованиям особо сложных условий эксплуатации.

Основные технические параметры

• Количество контактов: 5, диаметр 1,5 мм, тип Г (гнёзда)
• Покрытие контактов: серебро
• Максимальное напряжение: 700 В
• Максимальный ток на контакт: 20 А
• Сопротивление изоляции: не менее 1000–5000 МОм
• Рабочая частота: до 3 МГц
• Монтаж: объёмный, пайкой, без патрубка
• Тип соединения: резьбовое, с одношпоночной поляризацией

Климатическое исполнение и механическая стойкость

Изделие выполнено во всеклиматическом варианте (В). Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия. Разъём выдерживает смену температур до плюс 180 градусов Цельсия, пониженное давление 1,3 умноженное на 10 в минус четвёртой степени Паскаля и относительную влажность до 98 процентов при температуре плюс 40 градусов Цельсия.

По механическим характеристикам розетка устойчива к вибрации в диапазоне от 1 до 1000 Гц с ускорением до 100 метров на секунду в квадрате, к одиночным ударам с ускорением до 10000 метров на секунду в квадрате, к многократным ударам с ускорением до 1500 метров на секунду в квадрате и к линейным нагрузкам с ускорением до 2000 метров на секунду в квадрате.

Показатели надёжности подтверждены следующими значениями:

• Наработка: не менее 1000 часов
• Число сочленений-расчленений: 500
• Срок сохраняемости: 15 лет

Совместимость и замена

2РТТ20Б5Г7В является заменой для ШР20П5ЭГ7. Изделие взаимосочленяется с соединителями ШР по ГЕ0.364.107 ТУ и с соединителями 2РТ-А по ГЕ0.364.118 ТУ. Это позволяет использовать розетку при ремонте, модернизации и замене устаревших разъёмов без изменения посадочных мест и схемы коммутации.

Благодаря сочетанию пылебрызгозащищённого корпуса, резьбового соединения и всеклиматического исполнения разъём подходит для ответственных цепей питания и сигнальных цепей в аппаратуре, где предъявляются повышенные требования к виброустойчивости, герметичности и долговечности соединения.
