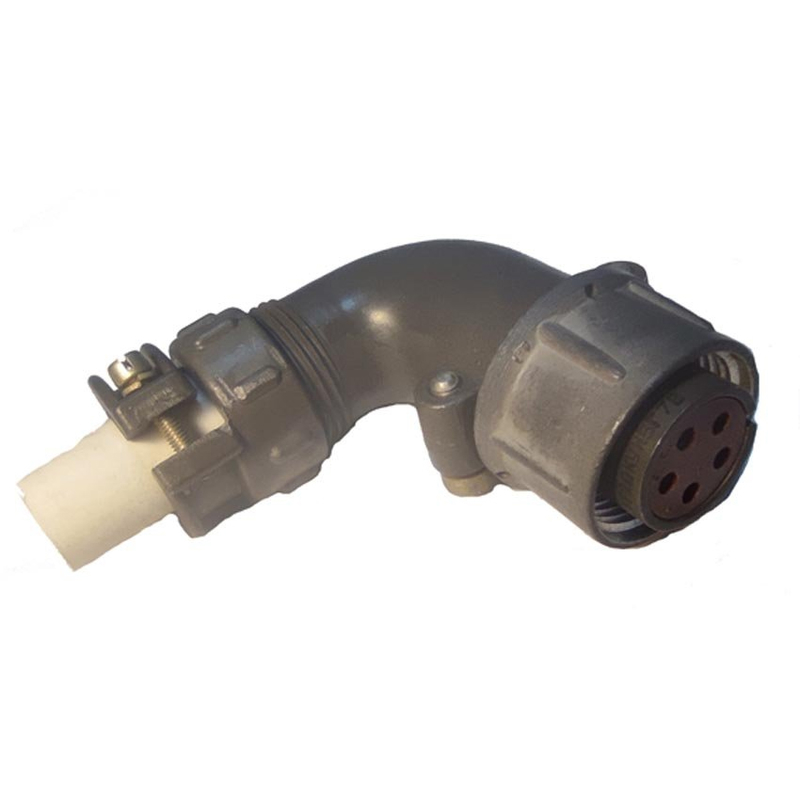

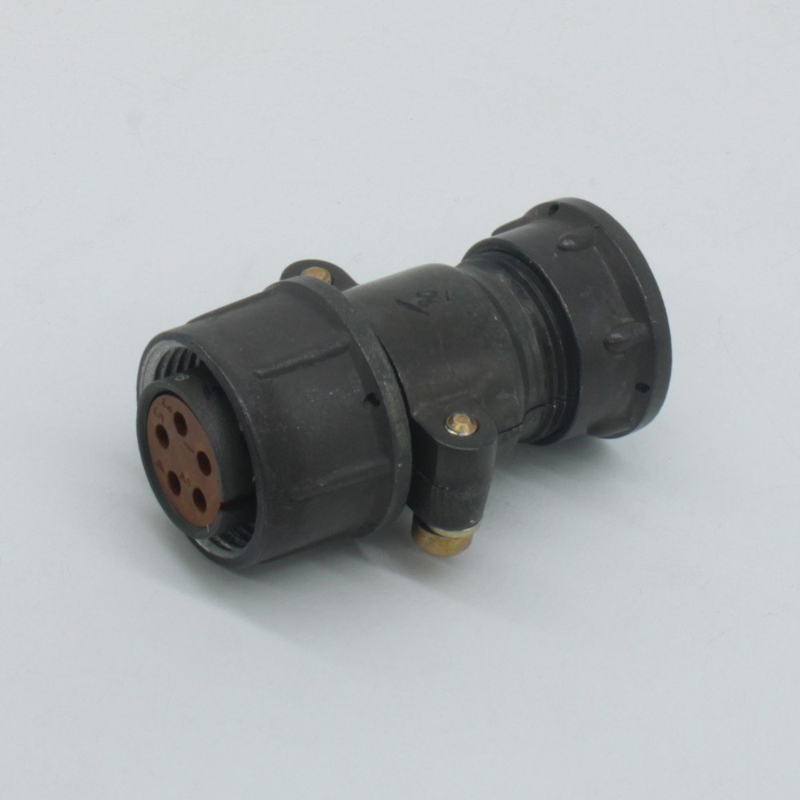

Назначение соединителя 2РТТ20Б5Г7В

2РТТ20Б5Г7В — это цилиндрический низкочастотный электрический соединитель пылебрызгозащищённого типа, выполненный в виде блочной розетки без патрубка. Изделие предназначено для замены модели ШР20П5ЭГ7 и применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

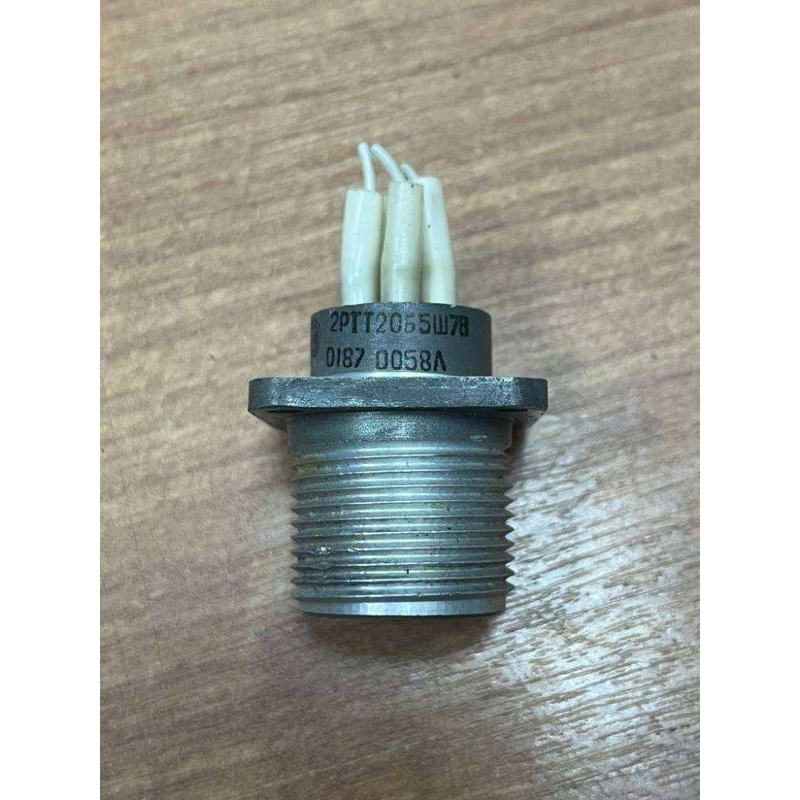

Конструкция относится к категории блочных розеток, то есть рассчитана на объёмный внутренний монтаж пайкой непосредственно внутри блока или корпуса аппаратуры. Такое исполнение позволяет использовать соединитель в составе электротехнических и радиоэлектронных устройств, где требуется компактное размещение и надёжная коммутация цепей.

Основные технические характеристики

Соединитель оснащён пятью контактами диаметром 1,5 мм с гнёздами. Контактная группа имеет серебряное покрытие и способна выдерживать ток до 20 А на контакт. Сочленение с ответной частью резьбовое, поляризация корпусов выполнена по одношпоночной схеме, что исключает неправильное соединение.

• Количество контактов — 5.
• Диаметр контактов — 1,5 мм.
• Покрытие контактов — серебро.
• Максимальный ток на контакт — 20 А.
• Тип сочленения — резьбовое, с одношпоночной поляризацией корпусов.
• Способ монтажа — объёмный внутренний, пайкой.
• Рабочее напряжение — до 850 В (амплитудное значение).
• Рабочая частота — до 3 МГц.

Климатическое исполнение и условия эксплуатации

Изделие выпускается во всеклиматическом варианте с индексом «В». Такой соединитель сохраняет работоспособность при температурах от минус 60 до плюс 100 градусов Цельсия, а при кратковременной смене условий — до плюс 180 градусов Цельсия. Повышенная влажность до 98 процентов при температуре плюс 40 градусов Цельсия также не нарушает работу соединителя.

Отдельно нормируется работа при пониженном атмосферном давлении — вплоть до 1,3 умноженного на 10 в минус четвёртой степени Паскаля. Совокупность этих параметров делает модель пригодной для эксплуатации в сложных климатических зонах и в составе техники, работающей в разряжённой атмосфере.

Механическая стойкость и надёжность

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 1000 Гц с ускорением 100 метров на секунду в квадрате, что соответствует 10 единицам ускорения свободного падения. Предусмотрена стойкость к одиночным ударам до 10000 метров на секунду в квадрате (1000 единиц) и к многократным ударам до 1500 метров на секунду в квадрате (150 единиц). Линейные нагрузки достигают 2000 метров на секунду в квадрате (200 единиц).

Показатели надёжности включают минимальную наработку 1000 часов и ресурс в 500 циклов сочленений-расчленений. Сопротивление изоляции составляет не менее 1000–5000 мегаом, а срок сохраняемости достигает 15 лет.

Совместимость и область применения

2РТТ20Б5Г7В совместим с соединителями серий ШР и 2РТ-А, что позволяет применять его как прямую замену устаревших или вышедших из строя розеток без изменения посадочных мест и схемы монтажа. Типовое применение — бортовая и стационарная аппаратура, пульты управления, блоки питания и другие устройства, где требуются пылебрызгозащищённое исполнение, резьбовое сочленение и стойкость к вибрации и ударам.
