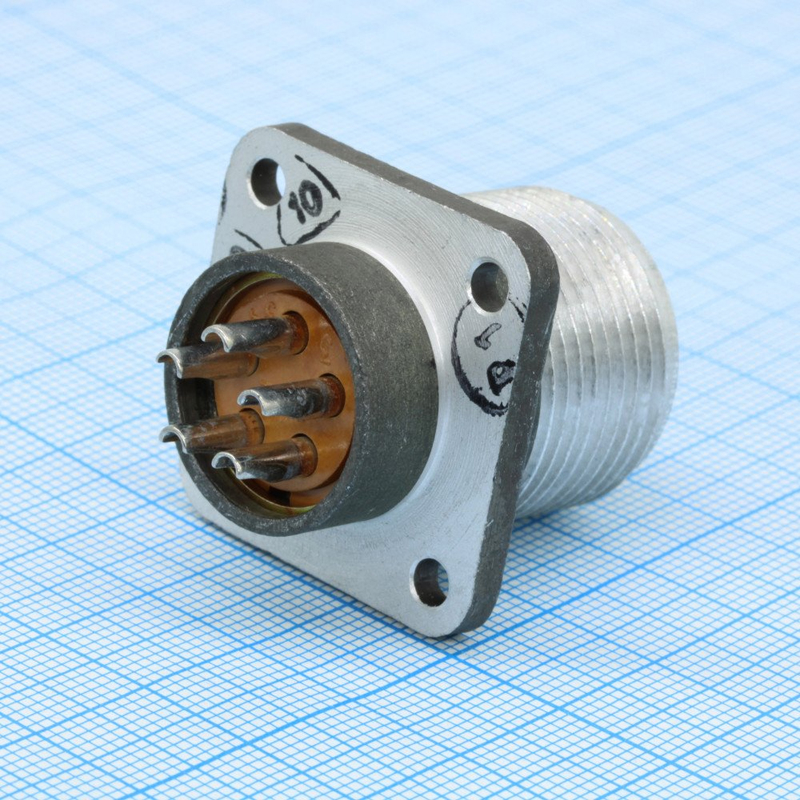

Соединитель 2РТТ20Б5Г7В , выпущенный в 2013 году, представляет собой цилиндрический низкочастотный пылебрызгозащищенный соединитель. Он предназначен для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Основные характеристики:

• Тип соединителя : 2РТТ — серия цилиндрических соединителей.

• Условный размер корпуса : 20.

• Вид корпуса : Б — блочный.

• Количество контактов : 5.

• Часть соединителя : Г — розетка.

• Обозначение сочетания контактов : 7 — условное число.

• Всеклиматическое исполнение : В.

Конструктивные особенности:

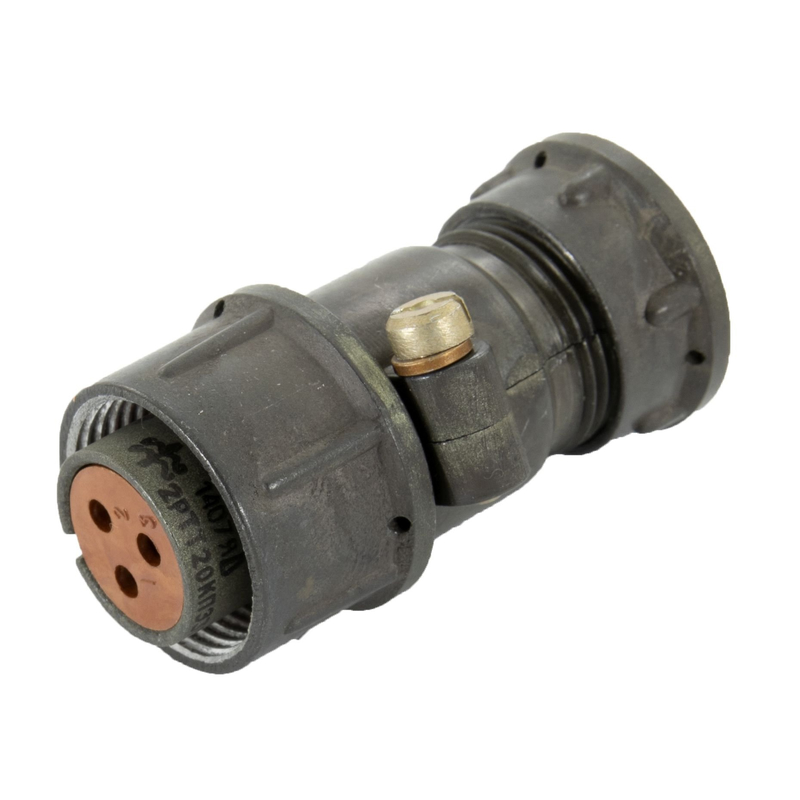

• Соединители состоят из двух частей: вилки и розетки. Они могут быть как приборными, так и кабельными.

• Приборная часть может изготавливаться без патрубка, с прямым или угловым патрубком. Кабельная часть поставляется с прямым или угловым патрубком и может иметь резиновый кожух.

• Сочленение соединителей — резьбовое, с одношпоночной поляризацией корпусов.

• Покрытие контактов — серебро. Монтаж осуществляется пайкой.

Условия эксплуатации:

• Температура окружающей среды : от -60°C до +100°C.

• Вибрация : частота от 1 до 5000 Гц, ускорение до 300 м/с? (30g).

• Одиночные удары : ускорение до 10000 м/с? (1000g).

• Многократные удары : ускорение до 1500 м/с? (150g).

Эти соединители широко используются в радиоэлектронной и радиотехнической аппаратуре для соединения и разъединения электрических цепей.
