Назначение соединителя 2РТТ20Б4Ш6В

2РТТ20Б4Ш6В — это вилка цилиндрического низкочастотного соединителя из серии 2РТТ, выпускаемая АО «НПО «Каскад» в общепромышленном исполнении по ТУ 6313-022-61929916-2015. Изделие предназначено для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при максимальном рабочем напряжении до 850 В (амплитудное значение) либо 700 В для постоянного тока. Вилка применяется для коммутации электрических цепей в составе кабельных сборок, приборных блоков и устройств, где требуется надёжное механическое и электрическое соединение.

Конструктивные и технические особенности

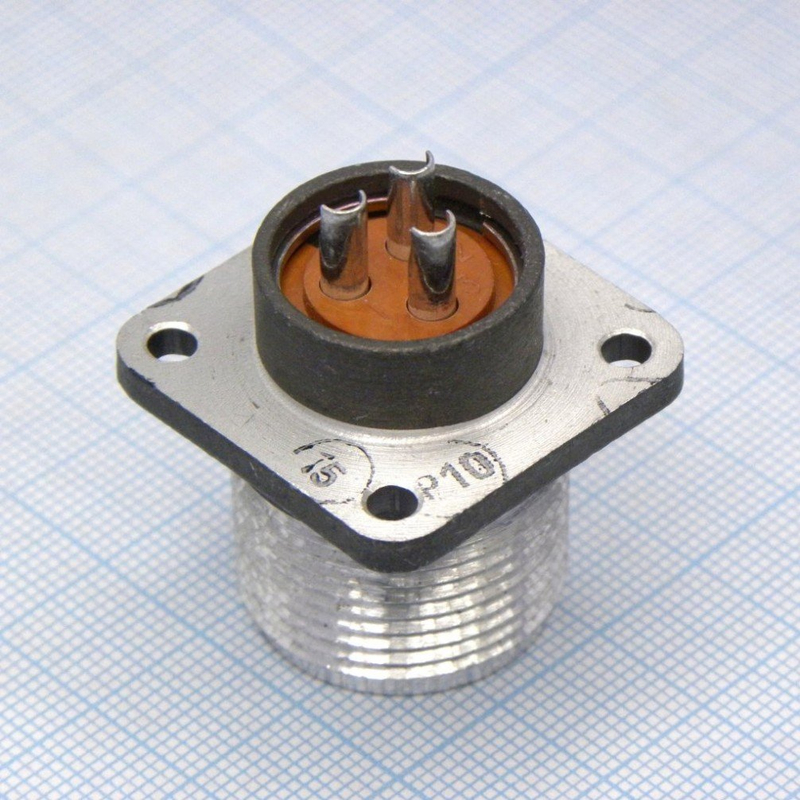

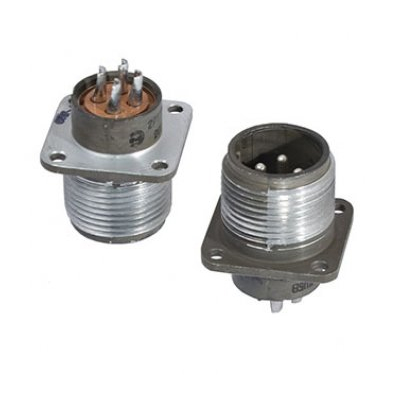

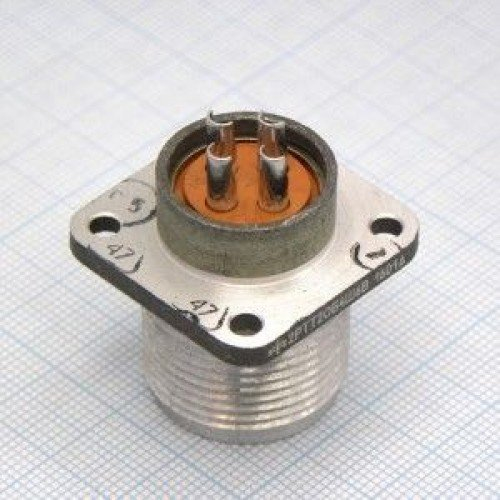

Соединитель имеет приборный тип корпуса условного размера 20, блочную конструкцию без патрубка и 4 контакта с пайкой проводов. Материал изолятора — карболит коричневого цвета, фиксация сочленения — резьбовая с шагом M24 на 1,5 миллиметра. Габаритные размеры составляют около 30 на 30 на 42 миллиметра.

Ключевые эксплуатационные характеристики:

• выдерживает синусоидальную вибрацию до 300 м/с² (30 g) в диапазоне от 1 до 5000 Гц;
• устойчив к механическим ударам до 10000 м/с² (1000 g);
• пылебрызгозащищённое исполнение корпуса;
• низкое переходное сопротивление контактов;
• пригоден для объёмного монтажа в жёстких условиях эксплуатации.

Резьбовое сочленение обеспечивает стабильный контакт и предотвращает самопроизвольное разъединение под воздействием вибрации и ударов.

Приёмка «ОТК» и область применения

Обозначение Каскад «ОТК» расшифровывается как отдел технического контроля и означает вариант приемки, обеспечивающий повышенную надёжность изделия для ответственных применений. Год выпуска — 2024. Такой вариант приёмки предполагает более строгий контроль качества при изготовлении и испытаниях по сравнению с рядовой общепромышленной продукцией.

Благодаря сочетанию прочной блочной конструкции, карболитового изолятора, пылебрызгозащищённого корпуса и стойкости к интенсивным вибрационным и ударным нагрузкам соединитель 2РТТ20Б4Ш6В востребован в следующих сферах:

1. промышленное оборудование и системы автоматики;
2. приборостроение и производство измерительной техники;
3. авиационная техника и бортовые системы;
4. кабельные сборки для работы в условиях тряски, ударов и загрязнения.

Монтаж и эксплуатация

Монтаж соединителя выполняется объёмным способом с пайкой проводов к контактам, что обеспечивает надёжное электрическое соединение и удобство компоновки внутри приборных блоков. Резьбовое соединение с шагом M24 на 1,5 миллиметра фиксирует ответные части и сохраняет целостность контакта при динамических нагрузках. Пылебрызгозащищённое исполнение допускает эксплуатацию в помещениях и на объектах с повышенной запылённостью и возможным попаданием брызг. Артикул изделия — 50528, категория — 2РТТ20, производитель — Каскад.
