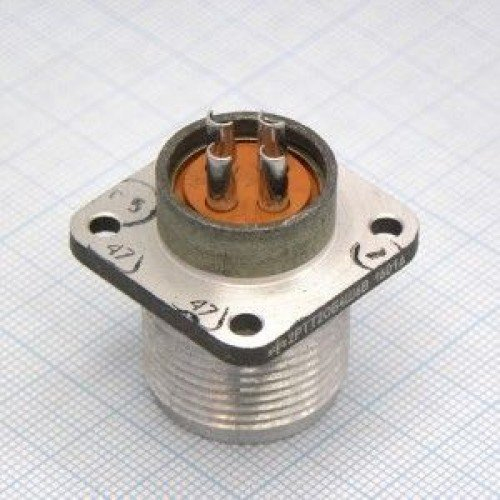

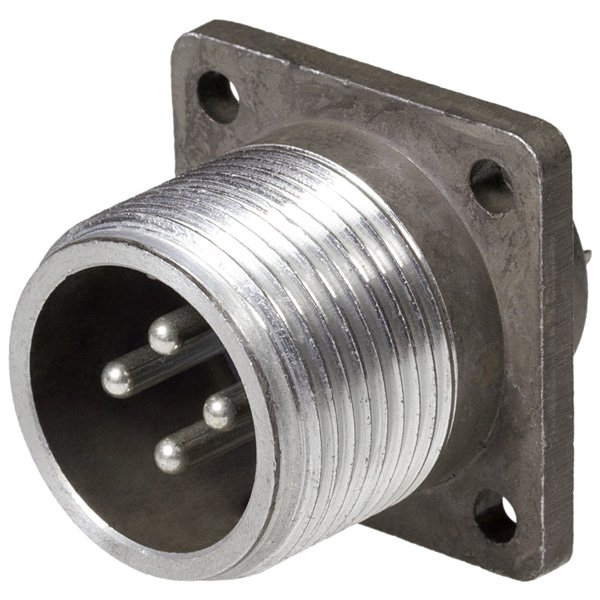

Назначение соединителя 2РТТ20Б4Ш6В

2РТТ20Б4Ш6В от производителя Элекон — это цилиндрический низкочастотный пылебрызгозащищённый соединитель, выполненный в виде блочной вилки. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединитель применяется в составе электрических систем различного назначения и рассчитан на объёмный монтаж.

Блочная вилка не имеет патрубка и оснащена резьбовой фиксацией, что обеспечивает надёжное механическое соединение ответных частей. Конструкция допускает использование как с обычным, так и с экранированным кабелем.

Подтверждённые технические особенности

Соединитель имеет 4 контакта с серебряным покрытием. Максимальный рабочий ток составляет 25 А, а сопротивление контактов — не более 0,005 Ом. Максимальное рабочее напряжение постоянного тока достигает 700 В. Сопротивление изоляции — не менее 1000 МОм.

Корпус изделия изготовлен из алюминиевого сплава с оксидированием, цвет покрытия — серый. Материал изолятора — карболит. Такое сочетание обеспечивает стойкость к внешним воздействиям и сохраняет электроизоляционные свойства в широком диапазоне условий эксплуатации.

• Количество контактов: 4, с покрытием серебром.
• Максимальный рабочий ток: 25 А.
• Сопротивление контактов: не более 0,005 Ом.
• Максимальное рабочее напряжение постоянного тока: 700 В.
• Напряжение переменного и постоянного тока (амплитудное значение): до 850 В.
• Сопротивление изоляции: не менее 1000 МОм.
• Материал корпуса: алюминиевый сплав с оксидированием, серый цвет.
• Материал изолятора: карболит.

Условия эксплуатации и устойчивость к внешним воздействиям

Соединитель относится к всеклиматическому исполнению, что подтверждается индексом «В» в обозначении. Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 180 градусов Цельсия с учётом перегрева контактов. Изделие сохраняет работоспособность при воздействии синусоидальной вибрации в диапазоне от 1 до 1000 Гц с ускорением до 100 метров на секунду в квадрате.

Отдельного внимания заслуживает стойкость к пониженному давлению — соединитель работает при давлении до 1,3 умноженное на 10 в минус четвёртой степени Паскаля. Это позволяет применять его в условиях, приближенных к высотным и разреженным средам.

Область применения

Благодаря пылебрызгозащищённому исполнению и широкому температурному диапазону соединитель 2РТТ20Б4Ш6В востребован в электрических системах, где требуется надёжная коммутация силовых и низкочастотных цепей. Объёмный монтаж и резьбовая фиксация делают его удобным для стационарных и подвижных электроустановок, включая работу с экранированным кабелем.

Приёмка и производство

Изделие выпускается производителем Элекон (город Казань). Товар проходит приёмку службой технического контроля, о чём свидетельствует отметка «ОТК». Год выпуска указан как 2024.
