Назначение разъёма 2РТТ20Б4Ш6В

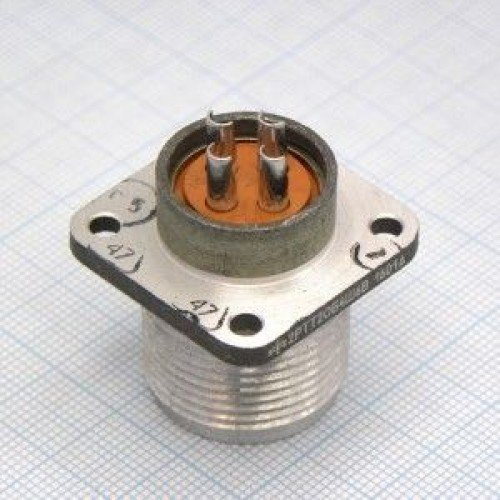

2РТТ20Б4Ш6В — это цилиндрический теплостойкий низкочастотный пылебрызгозащищённый разъём производства завода «Элекон», поставляемый с приёмкой «ОТК». Изделие представляет собой блочную вилку приборного типа с четырьмя контактами и предназначено для надёжного электрического соединения в цепях постоянного и переменного тока частотой до 3 кГц при напряжении до 700–850 В (амплитудное значение).

Конструкция ориентирована на эксплуатацию в жёстких условиях: в составе приборов, блоков и кабельных сборок, где требуется стабильный контакт при вибрации, ударах, перепадах температуры и пониженном давлении.

Подтверждённые технические особенности

Электрические параметры

• Максимальная токовая нагрузка на контакт — до 35 А.
• Сопротивление контактов — не более 0,75–2,5 мОм в зависимости от диаметра контакта (от 1,5 до 9 мм).
• Сопротивление изоляции — до 1000 МОм.
• Рабочее напряжение — до 700–850 В (амплитудное значение), частота до 3 кГц.

Механические и климатические характеристики

• Выдерживает синусоидальную вибрацию в диапазоне 1–1000 Гц с ускорением до 100 м/с².
• Устойчив к механическим ударам с ускорением до 1500 м/с².
• Рабочий диапазон температур — от минус 60 °C до плюс 180 °C.
• Сохраняет работоспособность при пониженном давлении до 1,3·10⁻⁴ Па.
• Минимальная наработка — 1000 часов.
• Число сочленений-расчленений — не менее 500.

Конструктивные особенности

• Тип — блочная вилка приборного типа, 4 контакта.
• Способ присоединения проводов — пайка.
• Исполнение — всеклиматическое (индекс «В»), пылебрызгозащищённое.
• Корпус — из алюминиевого сплава с оксидированием, серого цвета.
• Исполнение без патрубка.

Применение

Разъём 2РТТ20Б4Ш6В применяется в различных отраслях электроники для организации надёжных соединений в жёстких условиях эксплуатации. Он востребован в приборах и блоках, работающих при повышенных температурах, вибрациях и ударах, а также в системах, где предъявляются требования к пылебрызгозащите и всеклиматическому исполнению.

Благодаря пайке проводов и блочному приборному исполнению вилка удобна для монтажа в составе стационарного и бортового оборудования. Поставляется в заводской упаковке, приёмка — «ОТК».

Комплектация и сведения о партии

1. Вилка 2РТТ20Б4Ш6В — 1 шт.
2. Заводская упаковка.
3. Приёмка «ОТК» подтверждена.
4. Артикул — 20504.
5. Категория — 2РТТ20.
6. Год — 2026.
