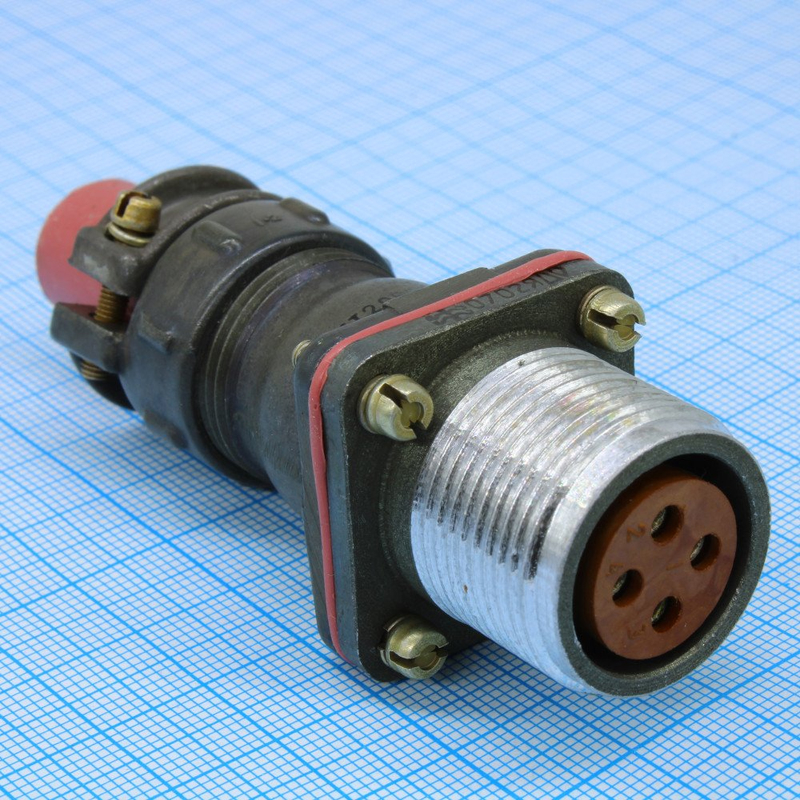

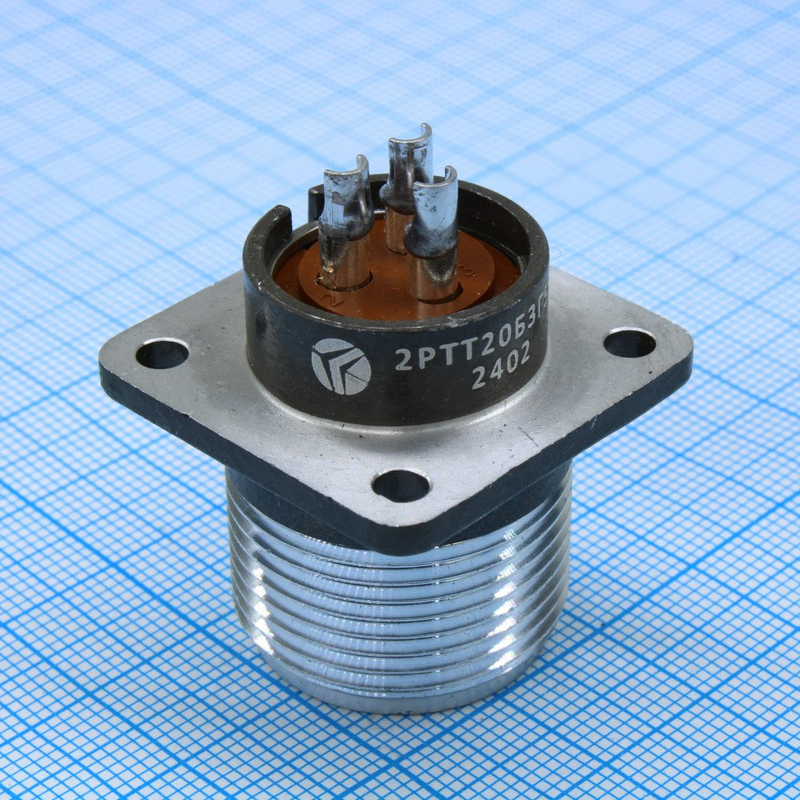

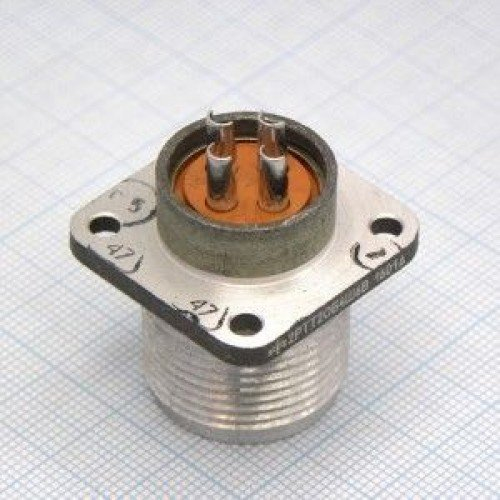

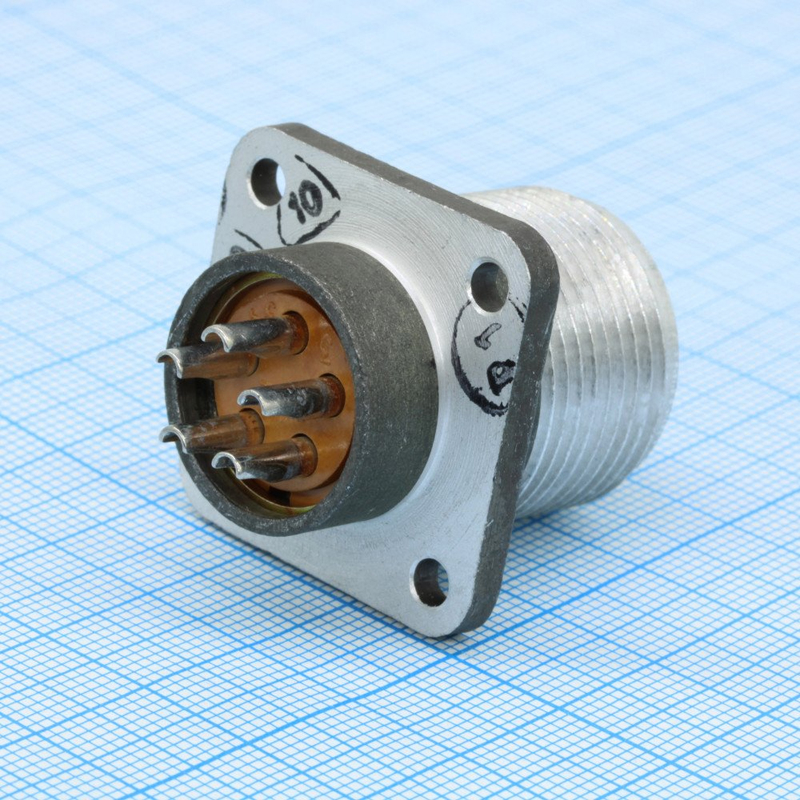

Назначение разъема 2РТТ20Б4Ш6В

2РТТ20Б4Ш6В — цилиндрический теплостойкий низкочастотный пылебрызгозащищенный разъем производства завода «Элекон», поставляемый с приемкой «ОТК». Изделие предназначено для электрического соединения цепей постоянного и переменного тока с частотой до 3 кГц при напряжении до 700–850 В (амплитудное значение). Конструкция рассчитана на эксплуатацию в суровых климатических условиях и в составе ответственных систем, где требуется стабильный контакт при высоких токовых нагрузках и широком диапазоне температур.

Условный размер корпуса — 20 мм. Разъем относится к блочным вилкам приборного типа, что подтверждается индексом «Б» в обозначении. Индекс «Ш» указывает на угловой патрубок для ввода кабеля; в ряде вариантов исполнения патрубок может отсутствовать. Индекс «В» обозначает всеклиматическое исполнение.

Технические характеристики

Основные параметры соединителя подтверждены заводской документацией и приемкой «ОТК»:

• Число контактов — 4.
• Максимальная токовая нагрузка на контакт — до 35 А.
• Сопротивление контактов — не более 1,0–2,5 мОм в зависимости от диаметра контакта.
• Диаметр контактов — от 1,5 до 2,5 мм.
• Рабочее напряжение — до 700–850 В (амплитудное значение).
• Частотный диапазон — до 3 кГц.
• Сопротивление изоляции — не менее 1000 МОм.
• Наработка — не менее 1000 часов.
• Число сочленений-расчленений — не менее 500 циклов.
• Срок сохраняемости — 20 лет.
• Год выпуска — 2025.

Условия эксплуатации и устойчивость к воздействиям

Разъем сохраняет работоспособность при температуре окружающей среды от минус 60 до плюс 180 градусов Цельсия. Изделие функционирует при атмосферном давлении вплоть до 1,3 умноженное на 10 в степени минус 4 Паскаля, что соответствует условиям высокогорья и верхних слоев атмосферы.

Соединитель устойчив к воздействию синусоидальной вибрации в диапазоне от 1 до 1000 Гц с ускорением до 100 метров на секунду в квадрате. Дополнительно он выдерживает механические удары с ускорением до 1500 метров на секунду в квадрате. Совокупность этих параметров обеспечивает надежную работу в условиях интенсивных динамических нагрузок.

Конструкция и материалы

Корпус разъема изготовлен из алюминиевого сплава с оксидированным покрытием серого цвета. Контакты имеют серебряное покрытие, что снижает переходное сопротивление и повышает износостойкость при многократных сочленениях. Присоединение проводов выполняется пайкой.

Изделие подходит для использования как с неэкранированным, так и с экранированным кабелем. Пылебрызгозащищенное исполнение препятствует проникновению пыли и водяных брызг внутрь корпуса, что расширяет область применения.

Область применения

2РТТ20Б4Ш6В применяется в электрических цепях постоянного и переменного тока промышленного и специального назначения, включая бортовые системы, приборные блоки и силовые линии. Благодаря теплостойкости, всеклиматическому исполнению и устойчивости к вибрации и ударам разъем востребован в авиационной, наземной и морской технике, а также в других областях, где предъявляются повышенные требования к надежности соединений. Товар поставляется в заводской упаковке.
