Назначение соединителя 2РТТ20Б4Ш6В

Соединитель 2РТТ20Б4Ш6В — это цилиндрический низкочастотный пылебрызгозащищённый электрический разъём вилочного типа серии 2РТТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с рабочей частотой до примерно 3 МГц во всеклиматическом исполнении. Разъём применяется для объёмного монтажа пайкой проводов и обеспечивает надёжное электрическое соединение в составе приборов, блоков и кабельных сборок.

Артикул изделия — 40440. Товар относится к категории 2РТТ20. Приемка изделия — «5», год выпуска — 93. Производитель в предоставленных данных не указан.

Расшифровка обозначения и конструкция

Маркировка соединителя построена по стандартной схеме, в которой каждая позиция отражает конкретную характеристику изделия.

• 2РТТ — тип соединителя: цилиндрический низкочастотный.
• 20 — условный размер корпуса.
• Б — блочный (приборный) корпус, предназначенный для монтажа на приборной панели.
• 4 — количество контактов.
• Ш — вилка, то есть штырьковая часть соединения.
• 6 — условное сочетание контактов.
• В — всеклиматическое исполнение, рассчитанное на работу в широком диапазоне климатических условий.

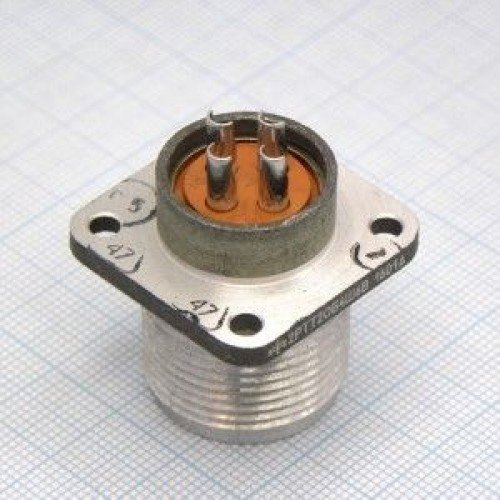

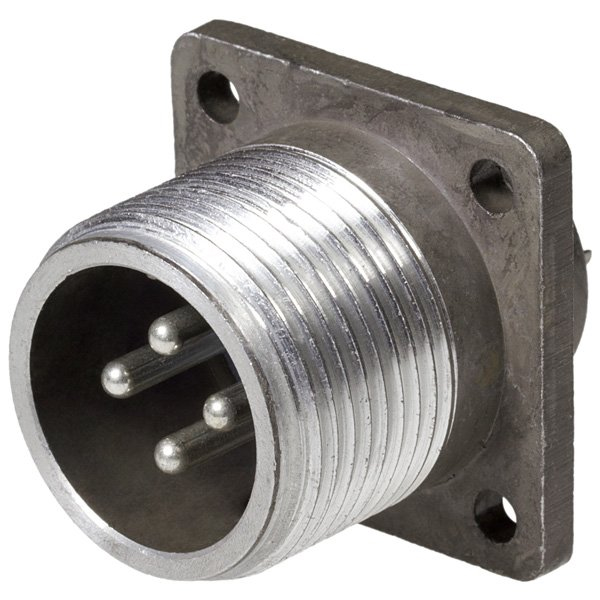

Конструктивно разъём выполнен в блочном (приборном) корпусе, что позволяет закреплять его непосредственно на панели прибора. Вилочная часть содержит четыре штырьковых контакта. Исполнение корпуса — пылебрызгозащищённое, что допускает эксплуатацию в условиях повышенной влажности и запылённости.

Электрические параметры

Соединитель рассчитан на работу в цепях с достаточно высокими токовыми нагрузками. Основные электрические характеристики приведены ниже.

• Максимальное рабочее напряжение (амплитудное значение) — до около 700–850 В.
• Максимальный ток на один контакт — порядка 20–35 А в зависимости от диаметра контакта.
• Рабочая частота — до примерно 3 МГц.
• Сопротивление изоляции в нормальных условиях — не менее нескольких тысяч МОм.

Такие параметры позволяют использовать разъём как в силовых, так и в низкочастотных сигнальных цепях, где требуется стабильное переходное сопротивление и высокая электрическая прочность изоляции.

Климатические и механические характеристики

Всеклиматическое исполнение «В» и пылебрызгозащищённая конструкция обеспечивают устойчивость соединителя к воздействию неблагоприятных факторов окружающей среды.

• Диапазон рабочих температур — примерно от минус 60 °C до плюс 100…180 °C в зависимости от конкретных технических условий и условий применения.
• Выдерживает пониженное атмосферное давление порядка 1,3 умножить на 10 в степени минус 4 Па (около 10 в степени минус 6 мм рт. ст.).
• Устойчив к вибрации в диапазоне частот до нескольких тысяч герц с ускорением от единиц до сотен g.
• Устойчив к многократным ударам с ускорениями до единиц тысяч метров на секунду в квадрате.

Перечисленные характеристики делают изделие пригодным для эксплуатации в жёстких условиях, включая высотные и вибрационные нагрузки.

Условия эксплуатации и ресурс

Соединитель предназначен для объёмного монтажа пайкой проводов. Допускается использование как в экранированных, так и в неэкранированных кабелях — в зависимости от модификации патрубка и гайки. Это даёт гибкость при построении кабельных сборок различного назначения.

Показатели надёжности и долговечности изделия:

1. Количество сочленений–расчленений — не менее 500 циклов.
2. Минимальная наработка — порядка 1000 часов.
3. Минимальный срок сохраняемости — не менее 15–20 лет.

Таким образом, соединитель 2РТТ20Б4Ш6В представляет собой надёжный четырёхконтактный приборный разъём вилочного типа, рассчитанный на длительную эксплуатацию в тяжёлых климатических и механических условиях. Приемка «5» и год выпуска 93 подтверждают принадлежность изделия к серийной продукции, выпущенной по действовавшим техническим условиям.
