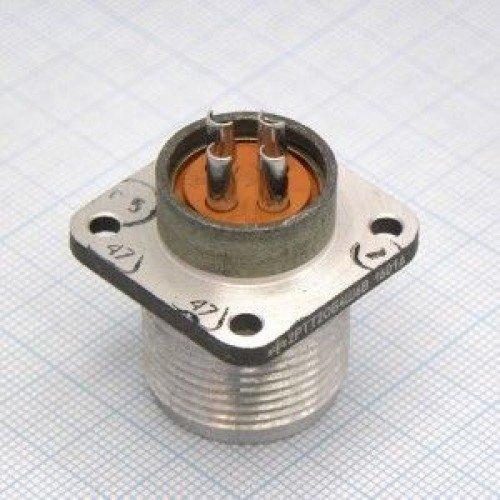

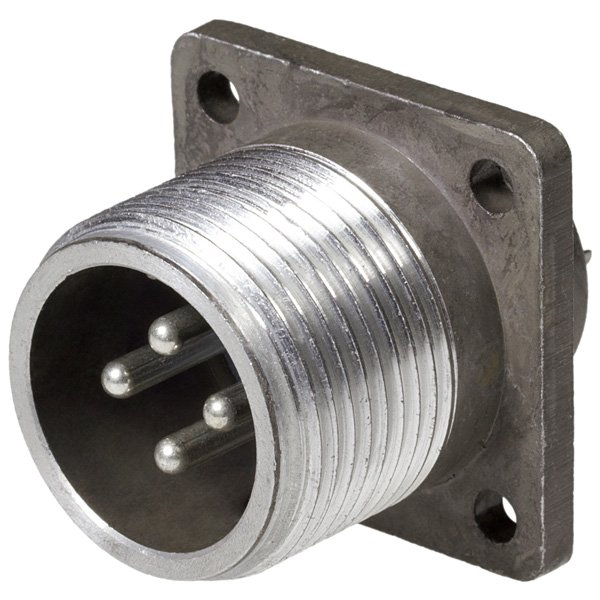

Назначение соединителя 2РТТ20Б4Ш6В

2РТТ20Б4Ш6В — это цилиндрический низкочастотный пылебрызгозащищенный соединитель вилочного типа. Он предназначен для надежного соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Применяется в радиоэлектронной аппаратуре, приборах и оборудовании общего назначения, где требуется электрическое соединение с резьбовой фиксацией.

Основные технические характеристики

Соединитель имеет блочный корпус условного размера 20 и оснащен четырьмя штыревыми контактами в сочетании 6. Корпус выполнен из металла, а изолятор — из карболита. Максимальная токовая нагрузка на контакт достигает 35 А. Рабочее напряжение составляет до 700 В. Сопротивление изоляции — не менее 5000 МОм.

• Количество контактов: 4 штыревых, сочетание 6
• Условный размер корпуса: 20
• Максимальный ток на контакт: 35 А
• Рабочее напряжение: до 700 В
• Амплитудное напряжение: до 850 В
• Сопротивление изоляции: не менее 5000 МОм
• Материал корпуса: металл
• Материал изолятора: карболит

Условия эксплуатации и устойчивость к воздействиям

Соединитель выдерживает температуру от -60°C до +100°C, а также кратковременный нагрев до +180°C. Он сохраняет работоспособность при пониженном давлении до 1,3·10-4 Па и при повышенной влажности. Устройство устойчиво к синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с², к многократным ударам с ускорением до 1500 g и к постоянным ускорениям до 10000 g.

Надежность и ресурс

Количество сочленений-расчленений достигает 500 циклов. Минимальная наработка составляет 1000 часов, а срок сохраняемости — 15 лет. Резьбовая фиксация обеспечивает надежное механическое соединение и предотвращает самопроизвольное разъединение при вибрациях и ударах.

1. Количество сочленений-расчленений: до 500
2. Минимальная наработка: 1000 часов
3. Срок сохраняемости: 15 лет

Область применения

Благодаря пылебрызгозащищенному исполнению и стойкости к экстремальным условиям, соединитель 2РТТ20Б4Ш6В используется в радиоэлектронной аппаратуре, приборах и оборудовании общего назначения. Он подходит для цепей постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Применяется там, где требуется надежное и долговечное электрическое соединение с возможностью многократного сочленения и расчленения.

Артикул: 5166. Категория: 2РТТ20.
