2РТТ20Б4Ш39В — надёжный цилиндрический разъём для промышленного оборудования

Разъём 2РТТ20Б4Ш39В относится к серии цилиндрических низкочастотных соединителей 2РТТ, рассчитанных на создание устойчивых разъёмных электрических соединений в аппаратуре, кабельных системах и промышленном оборудовании. Исполнение подходит для работы в цепях постоянного, переменного и импульсного тока, когда важны механическая прочность, точность стыковки и стабильный контакт.

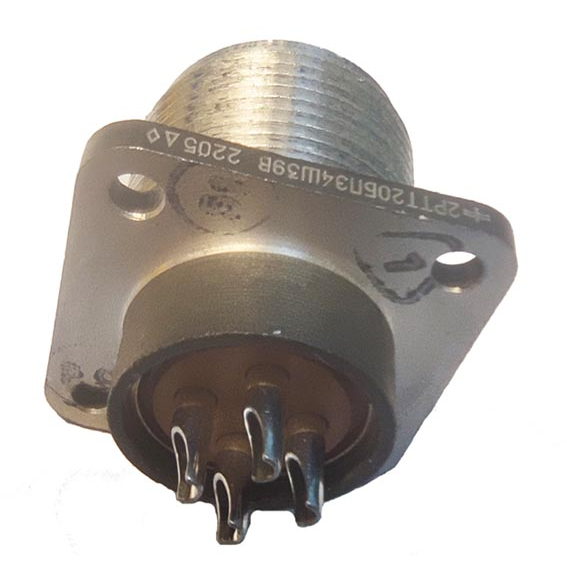

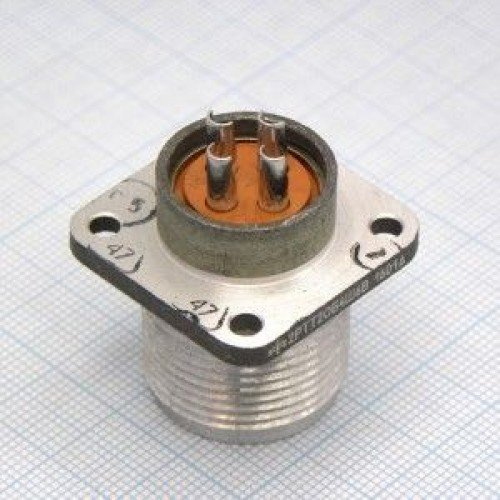

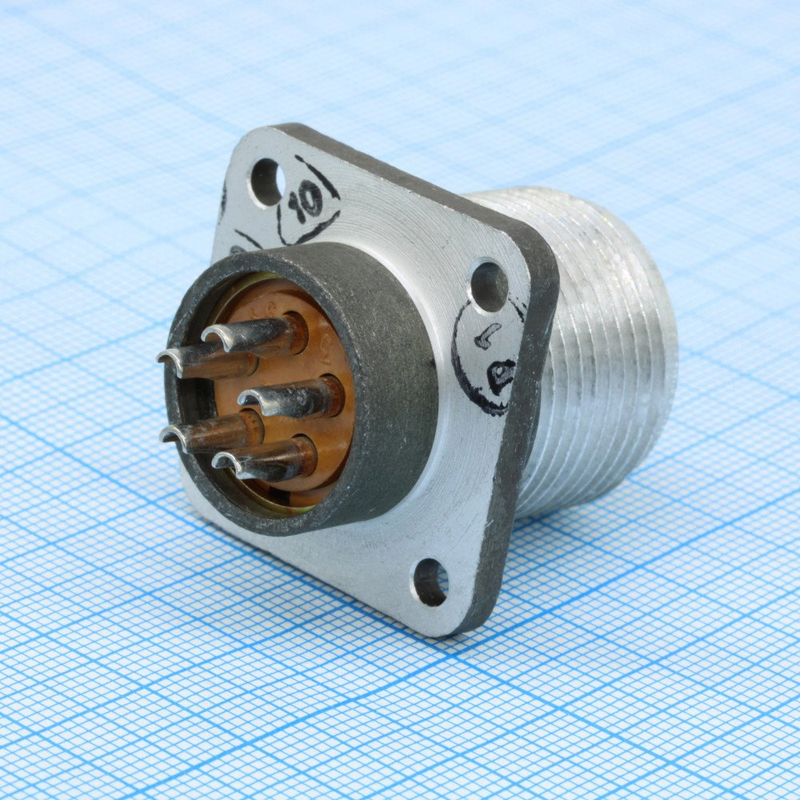

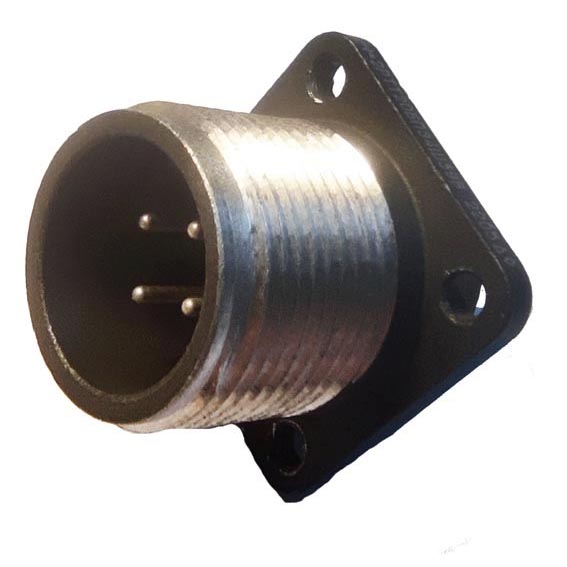

Модель представляет собой приборную вилку блочного типа без патрубка. Конструкция предусматривает четыре контакта и монтаж проводников пайкой, что помогает получить долговечное соединение с низким переходным сопротивлением.

Назначение разъёма 2РТТ20Б4Ш39В

Соединитель 2РТТ20Б4Ш39В применяется для коммутации силовых и сигнальных цепей внутри оборудования, на панелях приборов, в шкафах управления, измерительных комплексах, системах автоматики и других устройствах, работающих в сложной внешней среде.

Серия 2РТТ предназначена для эксплуатации в электрических цепях с частотой до 3 МГц. Для соединителей данного семейства указывается допустимое напряжение до 850 В по амплитудному значению; в отдельных данных по рабочему режиму приводится значение до 700 В постоянного тока.

Основные задачи, которые решает разъём:

• подключение кабельных линий к корпусному оборудованию;

• передача питания, управляющих сигналов и измерительных цепей;

• организация съёмного соединения между блоками аппаратуры;

• эксплуатация в условиях вибрации, ударных нагрузок, перепадов температуры и влажности;

• применение в системах, где требуется резьбовая фиксация и защита от случайного разъединения.

Конструкция и особенности

Маркировка 2РТТ20Б4Ш39В описывает конкретное исполнение соединителя в рамках серии. Для этой модели характерны корпус условного размера 20, контактная вставка на 4 контакта, штыревое исполнение контактов и блочная конструкция вилки. Присоединение проводников выполняется пайкой.

Ключевые конструктивные особенности:

• цилиндрический металлический корпус;

• четыре контактные позиции;

• штыревые контакты;

• приборное, или блочное, исполнение;

• отсутствие патрубка в данной модификации;

• резьбовое сочленение ответных частей;

• одношпоночная поляризация корпуса;

• серебряное покрытие контактов;

• возможность применения с экранированными и неэкранированными кабельными линиями в соответствующих исполнениях серии.

Резьбовой механизм соединения важен для оборудования, которое работает при вибрациях: он обеспечивает плотную фиксацию вилки и розетки, снижает риск самопроизвольного расстыковывания и помогает сохранять стабильность электрического контакта.

Технические характеристики серии

Параметры конкретной сборки следует сверять с конструкторской документацией и техническими условиями, однако для серии 2РТТ приводятся следующие ориентировочные характеристики:

Характеристики вибро- и ударостойкости серии позволяют использовать разъёмы 2РТТ в аппаратуре с повышенными механическими требованиями. В данных по серии указана работоспособность при синусоидальной вибрации в диапазоне 1–10 000 Гц, а также устойчивость к одиночным механическим ударам до 1000 g.

Где используют 2РТТ20Б4Ш39В

Разъём 2РТТ20Б4Ш39В востребован там, где недостаточно обычных бытовых штекерных соединений и требуется конструктивно защищённый промышленный интерфейс. Благодаря корпусному исполнению он может устанавливаться на панели, корпусе прибора или стенке электротехнического шкафа.

Типичные области применения:

• промышленная автоматика и системы управления;

• контрольно-измерительная аппаратура;

• источники питания и распределительные устройства;

• телеметрические и связные комплексы;

• испытательные стенды;

• транспортное и специальное оборудование;

• силовые и сигнальные кабельные сборки;

• оборудование, эксплуатируемое при низких и повышенных температурах.

Например, разъём может использоваться для вывода четырёх электрических цепей через стенку корпуса: питания исполнительного узла, управляющего сигнала, сигнальной линии и общего проводника. Резьбовая фиксация в таком случае защищает соединение от ослабления при вибрации оборудования.

Что учитывать при монтаже

Для надёжной работы 2РТТ20Б4Ш39В важно соблюдать технологию пайки, не допускать перегрева контактной вставки и правильно подбирать сечение проводника под допустимую нагрузку каждого контакта. Перед установкой необходимо проверить совпадение ответной части, расположение контактов, исполнение корпуса и требования конкретной схемы.

При проектировании соединения также рекомендуется учитывать:

• соответствие вилки и ответной розетки по серии, размеру и контактной группе;

• назначение каждой контактной позиции;

• токовую нагрузку и тип передаваемого сигнала;

• необходимость экранирования кабеля;

• условия эксплуатации по температуре, влажности, пыли и вибрации;

• качество пайки и отсутствие перемычек между контактами;

• правильную затяжку резьбового соединения без перекоса.

2РТТ20Б4Ш39В — практичное решение для построения надёжных многоконтактных соединений в промышленной и специальной электротехнике. Четырёхконтактная компоновка, пайка, серебряное покрытие контактов и резьбовая фиксация делают эту модель подходящей для систем, где критичны устойчивость контакта, механическая прочность и стабильная работа в широком диапазоне условий.
