Назначение соединителя 2РТТ20Б4Г6В «Каскад»

2РТТ20Б4Г6В «Каскад» — низкочастотный цилиндрический соединитель российского производства, выпускаемый в виде разъёма-розетки блочной. Изделие предназначено для подключения и разъединения электрических цепей постоянного и переменного тока в аппаратуре промышленного и специального назначения. Соединитель относится к серии 2РТТ и рассчитан на работу в цепях с частотой до примерно 3 МГц.

Основное применение — устройства связи, автоматика, измерительная и радиоэлектронная техника, где требуется надёжное разъёмное соединение с низким переходным сопротивлением и стабильными параметрами при механических и климатических нагрузках.

Подтверждённые особенности исполнения

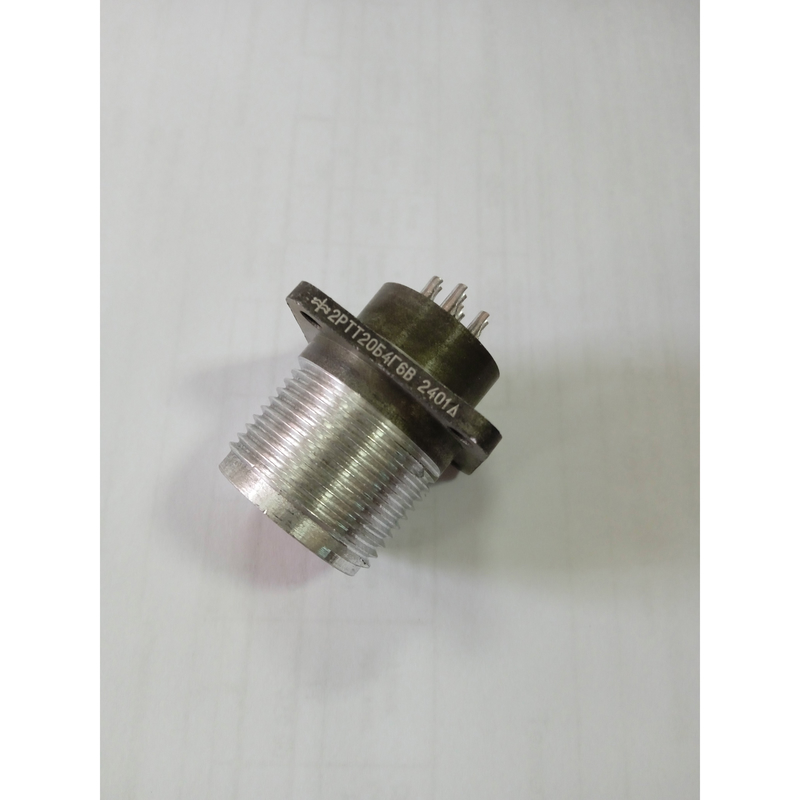

Исполнение 2РТТ20Б4Г6В представляет собой розетку блочную приборного исполнения. Контактная система включает четыре круглых гнездовых контакта диаметром 2,5 мм, предназначенных для пайки проводов. Такое конструктивное решение обеспечивает плотное и предсказуемое соединение ответных частей без применения специального инструмента.

Электрические параметры соединителя подтверждаются следующими значениями:

• Максимальное рабочее напряжение — порядка 700–850 В в зависимости от условий измерения и типа нагрузки.
• Максимальный ток на контакт — до 25 А при диаметре контакта 2,5 мм.
• Сопротивление контактов — не более 1 мОм, что обеспечивает низкие потери и стабильное соединение.

Корпус изготовлен из алюминиевого сплава с оксидированным покрытием серого цвета, изолятор выполнен из карболита. Форма корпуса — «Б» (приборная), с резьбовым соединением и фиксацией на панели. Рабочий диапазон температур — как правило, от −60 до +100 °C. Изделие выдерживает повышенную влажность до примерно 98 %, а также вибрации и ударные нагрузки, что позволяет применять его в условиях промышленных и военных установок.

Маркировка и приёмка

Обозначение «ОТК» указывает на тип приёмки — контроль отдела технического контроля, как правило, по техническим условиям ТУ 6313-022-61929916-2015. Эта маркировка не относится к исполнению или электрическому параметру соединителя. Поставка осуществляется с приёмкой «ОТК», год выпуска — 2024.

Совместимость и применение

Соединитель совместим по габаритам и контактной системе с кабельными вилками 2РТ-А и ШР, что обеспечивает возможность быстрого подключения и взаимозаменяемости в рамках серии 2РТТ. Это позволяет использовать розетку при ремонте, модернизации и комплектовании уже эксплуатируемого оборудования без изменения посадочных мест и схемы коммутации.

Благодаря сочетанию низкого сопротивления контактов, широкого температурного диапазона и стойкости к внешним воздействиям, 2РТТ20Б4Г6В «Каскад» подходит для ответственных узлов, где важны непрерывность работы и долговечность разъёмного соединения. Артикул изделия — 50525, категория — 2РТТ20, производитель — «Каскад».
