Назначение соединителя

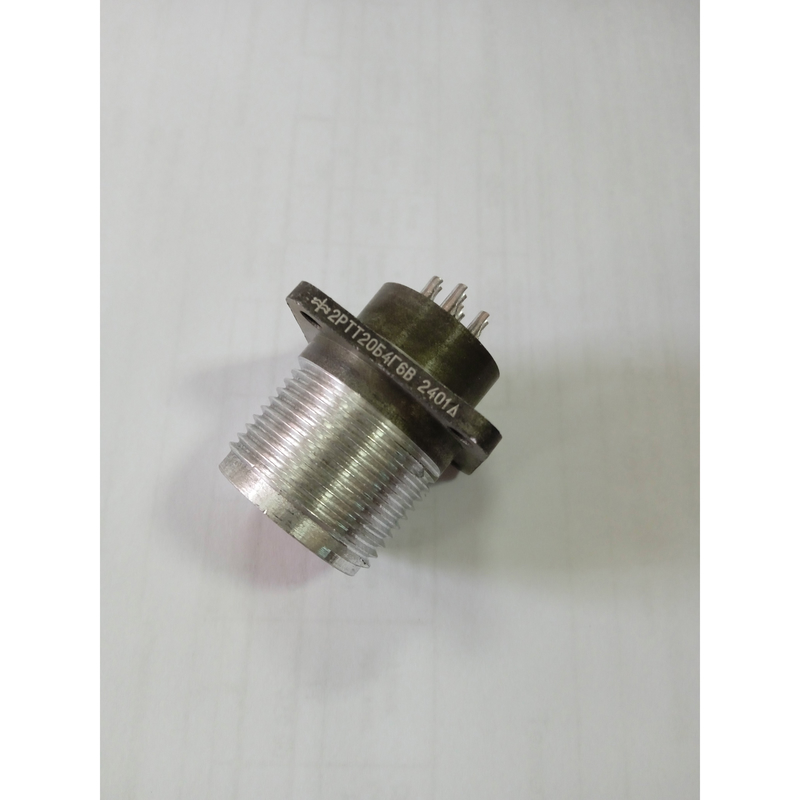

2РТТ20Б4Г6В — это цилиндрический низкочастотный соединитель (розетка) производства завода «Элекон» (Казань). Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в промышленной аппаратуре и радиоэлектронных устройствах. Серия 2РТТ относится к приборам блочного типа, а вид корпуса «Б» определяет конструктивное исполнение розетки, устанавливаемой на панель.

Подтверждённые особенности и характеристики

Соединитель имеет четыре штыревых гнезда диаметром около 2,5 мм. Контакты выполнены из латуни с серебряным покрытием (Ag), что обеспечивает стабильное переходное сопротивление при длительной эксплуатации. Максимальное рабочее напряжение составляет порядка 700 В, амплитудное значение достигает 850 В. Рабочий ток на контакт — до 25 А.

Корпус изготовлен из алюминиевого сплава А-22 с оксидированным покрытием серого цвета. Крепление на панель осуществляется через монтажные отверстия. Изолятор выполнен из карболита коричневого цвета. Контакты извлекаемые, соединение резьбовое, шаг резьбы накидной гайки М24×1,5. Электрический монтаж производится пайкой жил провода.

Диапазон рабочих температур — примерно от минус 60 до плюс 100 °C. Климатическое исполнение ориентировано на промышленные условия: относительная влажность до 98% при температуре плюс 20 °C, а также сниженное и повышенное атмосферное давление. Соединитель рассчитан на многократные сочленения — порядка 500 циклов «сборка–разборка» — и длительное хранение сроком до примерно 20 лет.

Маркировка «ОТК» и приёмка

Обозначение «ОТК» в маркировке указывает на вид приёмки изделия по системе контроля качества предприятия-изготовителя. Это соответствует стандартной заводской проверке и оформлению документации по техническим условиям ТУ 6313-022-61929916-2015. Год выпуска — 2024.

Ключевые параметры

• Тип: розетка блочная, низкочастотная, приборная, вид корпуса «Б»
• Количество контактов: 4 штыревых гнезда диаметром около 2,5 мм
• Материал контактов: латунь с серебряным покрытием
• Максимальное рабочее напряжение: порядка 700 В (амплитудное до 850 В)
• Рабочий ток на контакт: до 25 А
• Корпус: алюминиевый сплав А-22, оксидированное покрытие, серый цвет
• Изолятор: карболит коричневый
• Соединение: резьбовое, накидная гайка М24×1,5
• Монтаж: панельный, пайка жил провода
• Диапазон рабочих температур: от минус 60 до плюс 100 °C
• Ресурс сочленений: порядка 500 циклов
• Срок хранения: до примерно 20 лет
• Приёмка: «ОТК»
• Год выпуска: 2024

Применение

Соединитель 2РТТ20Б4Г6В применяется для коммутации электрических цепей в промышленной аппаратуре и радиоэлектронных устройствах. Розетка устанавливается на панель, что позволяет организовать надёжное разъёмное соединение между блоками и внешними цепями. Извлекаемые контакты упрощают монтаж и обслуживание, а резьбовое соединение с накидной гайкой обеспечивает механическую фиксацию ответной части.

Благодаря широкому диапазону рабочих температур и климатическому исполнению, ориентированному на промышленные условия, изделие подходит для эксплуатации в составе оборудования, работающего при повышенной влажности, а также при сниженном и повышенном атмосферном давлении. Соответствие техническим условиям ТУ 6313-022-61929916-2015 и наличие приёмки «ОТК» подтверждают заводской контроль качества и оформление документации.
