Назначение

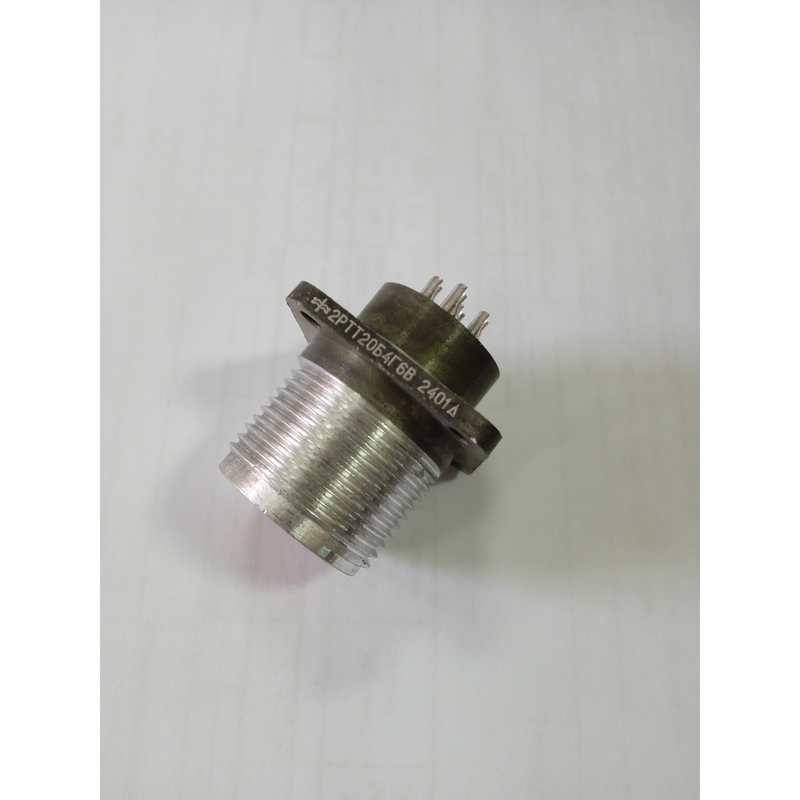

Розетка блочная без патрубка 2РТТ20Б4Г6В серии низкочастотных цилиндрических соединителей 2РТТ производства «Каскад» относится к категории качества ОТК. Изделие предназначено для соединения и разъединения электрических цепей — проводов, кабелей, узлов и блоков — в электро- и радиоаппаратуре общего назначения, включая радиотехническую и радиоэлектронную. Благодаря блочному исполнению без патрубка розетка применяется в составе приборов, где требуется компактный объёмный монтаж и надёжная резьбовая фиксация сочленения.

Конструктивные особенности и условное обозначение

Соединитель относится к низкочастотным цилиндрическим соединителям объёмного монтажа с резьбовой фиксацией. Маркировка 2РТТ20Б4Г6В расшифровывается следующим образом:

• 2РТТ — тип соединителя;
• 20 — размер корпуса;
• Б — блочное исполнение (без патрубка);
• 4Г — четыре контакта большого диаметра;
• 6В — исполнение;
• В — всеклиматическое климатическое исполнение.

Розетка имеет одношпоночную поляризацию, что исключает неправильное сочленение, а покрытие контактов выполнено серебром. Монтаж осуществляется пайкой внутренним способом.

Технические характеристики

Электрические параметры соединителя обеспечивают работу в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Основные подтверждённые характеристики приведены ниже.

• Рабочий ток на контакт: 25 А при диаметре контакта 2,5 мм.
• Сопротивление контакта: не более 1 мОм.
• Сопротивление изоляции: от 1000 до 5000 МОм.
• Количество контактов: 4 контакта большого диаметра.
• Поляризация: одношпоночная.
• Покрытие контактов: серебро.
• Наработка: не менее 1000 ч.
• Количество сочленений: не менее 500.
• Срок хранения: 15 лет.

Условия эксплуатации

Всеклиматическое исполнение [В] допускает применение соединителя в широком диапазоне внешних воздействий. Изделие сохраняет работоспособность при температуре от минус 60 до плюс 100 °C, при вибрации до 5000 Гц с ускорением 300–1500 м/с², при относительной влажности 98 % и температуре плюс 40 °C, а также при пониженном атмосферном давлении 1,3·10⁻⁴ Па. Такие параметры позволяют использовать розетку в аппаратуре, эксплуатируемой в сложных климатических и механических условиях.

Применение

Изделие востребовано в производстве и ремонте электро- и радиоаппаратуры общего назначения: в блоках питания, измерительных приборах, системах управления, радиотехнических и радиоэлектронных устройствах. Розетка 2РТТ20Б4Г6В устанавливается на шасси или в корпус блока и обеспечивает быстрое соединение и разъединение цепей при обслуживании и замене узлов. Для правильного подбора ответной части необходимо учитывать размер корпуса 20, блочное исполнение, четыре контакта большого диаметра и всеклиматическое исполнение В.

Комплектация и хранение

Поставка осуществляется в соответствии с артикулом 5159. Срок хранения изделия составляет 15 лет при соблюдении условий, установленных изготовителем. Гарантийные обязательства, страна производства и точный состав комплекта поставки в предоставленных данных не указаны.
