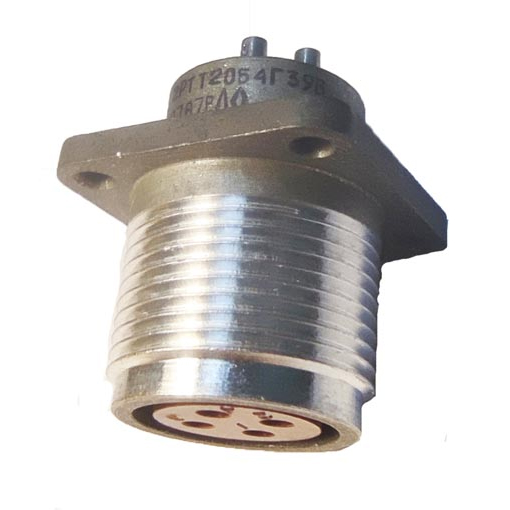

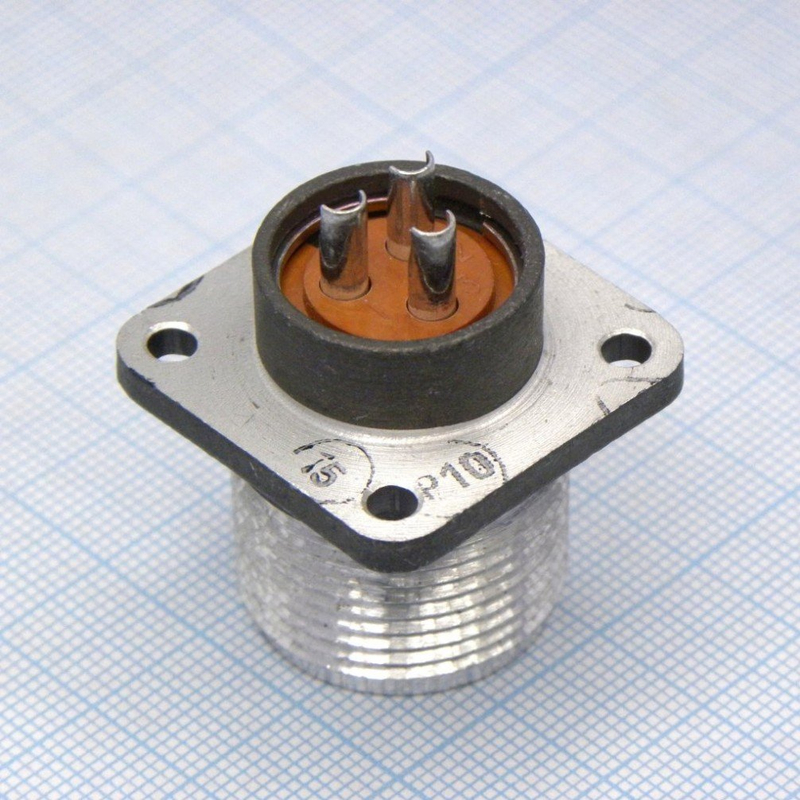

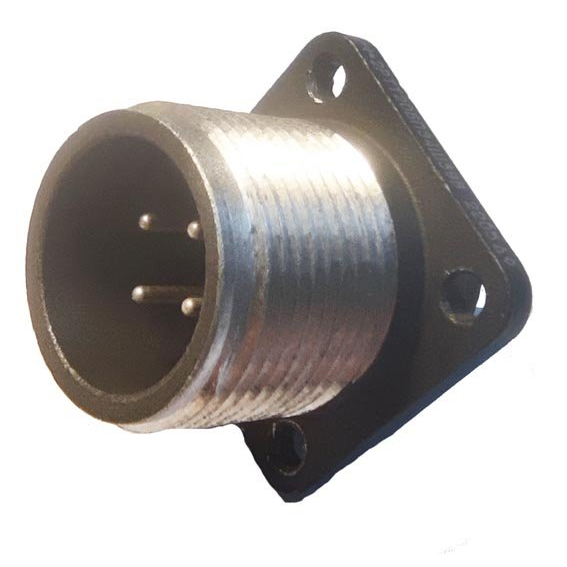

2РТТ20Б4Г39В 2024г «ОТК» Каскад

Цена:

1600 ₽

В наличии: 55 шт.

Производитель: Каскад

Технические характеристики

Разъем 2РТТ20Б4Г39В «Каскад» — это цилиндрический низкочастотный пылебрызгозащищённый соединитель общепромышленного исполнения, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Предназначен для внутреннего объемного монтажа в приборах и аппаратуре, в том числе в условиях воздействия пыли, брызг и сложных климатических факторов.
Исполняется как блочная розетка («Б» в обозначении) без патрубка, рассчитанная на совместную работу с соответствующей вилкой 2РТТ20Б4Ш39В.

Максимальное рабочее напряжение (амплитудное значение) — не более 700–850 В, в зависимости от условий измерения и режима работы.
Токовая нагрузка на контакт обычно до 10–20 А, в зависимости от конкретного технического регламента и типа контактной пары.
Сопротивление контактов не более порядка 1 мОм, сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм.

Рабочий диапазон температур: примерно от −60 °С до +100 °С, что делает его пригодным для эксплуатации в холодных и нагретых условиях.
Допускает работу при пониженном атмосферном давлении (вплоть до порядка1,3⋅10−41{,}3 \cdot 10^{-4}1, 3 ⋅ 1 0 − 4 Па ≈10−610^{-6}1 0 − 6 мм рт. ст.), а также в условиях повышенных вибраций и ударных нагрузок.
Рассчитан на многократные сочленения–расчленения (порядка нескольких сотен циклов) и выдерживает значительные механические перегрузки.

Корпус выполнен из металла, изолятор — обычно из карболита или аналогичного теплостойкого материала; используются резьбовая фиксация и уплотнители для пылезащиты и герметичности.
Обозначение «ОТК» в контексте партии означает, что изделие прошло технический контроль качества на производстве, соответствует утверждённым техническим условиям и нормативным документам.

Описание

2РТТ20Б4Г39В

Разъём 2РТТ20Б4Г39В: особенности и применение

2РТТ20Б4Г39В — круглый электрический разъём промышленного назначения, рассчитанный на создание надёжных разъёмных соединений в электрических цепях оборудования. Такие соединители применяют там, где особенно важны устойчивость контакта, механическая прочность и удобство обслуживания кабельных линий.

Маркировка изделия содержит информацию о серии и конструктивном исполнении разъёма. Серия 2РТТ традиционно используется в составе аппаратуры, систем управления, измерительных комплексов и другого оборудования, в котором требуется многоконтактное подключение.

Конструктивные особенности

Разъём 2РТТ20Б4Г39В относится к круглым соединителям с контактной группой, размещённой внутри защищённого корпуса. Конструкция позволяет фиксировать соединение и снижает риск случайного отсоединения кабеля при вибрациях или механических нагрузках.

К ключевым особенностям можно отнести:

Компактное круглое исполнение для монтажа в составе приборов и кабельных сборок.
Контактную группу для передачи электрических сигналов и питания.
Прочный корпус, рассчитанный на эксплуатацию в составе технических систем.
Возможность многократного соединения и разъединения при проведении обслуживания.
Удобную идентификацию благодаря стандартизированной маркировке.

Где используется 2РТТ20Б4Г39В

Разъёмы данного типа востребованы в областях, где необходимо обеспечить стабильное соединение между отдельными узлами оборудования. 2РТТ20Б4Г39В может применяться в промышленной автоматике, приборостроении, системах связи, контрольно-измерительной технике, энергетическом оборудовании и специализированных комплексах.

Типичные задачи для такого соединителя:

Подключение кабелей к электронным блокам и шкафам управления.
Организация межблочных соединений в измерительных системах.
Передача управляющих и сигнальных цепей в промышленном оборудовании.
Создание съёмных кабельных жгутов для аппаратуры.
Замена совместимого разъёма при ремонте или модернизации техники.

Что учитывать при подборе

При использовании разъёма 2РТТ20Б4Г39В важно сверить маркировку с документацией на оборудование и кабельную сборку. Даже внешне похожие соединители могут отличаться количеством и расположением контактов, способом сочленения, исполнением корпуса, типом монтажа и электрическими параметрами.

Перед установкой рекомендуется проверить:

Соответствие контактной части ответному разъёму.
Совместимость по габаритам и способу крепления.
Назначение каждого контакта согласно электрической схеме.
Требования к условиям эксплуатации оборудования.
Качество пайки или другого способа присоединения проводников.

Надёжное соединение для аппаратуры

Использование 2РТТ20Б4Г39В помогает организовать аккуратное, обслуживаемое и механически устойчивое подключение электрических цепей. Правильно подобранный и установленный разъём повышает надёжность кабельной системы, упрощает диагностику оборудования и сокращает время, необходимое для замены отдельных модулей или жгутов.
