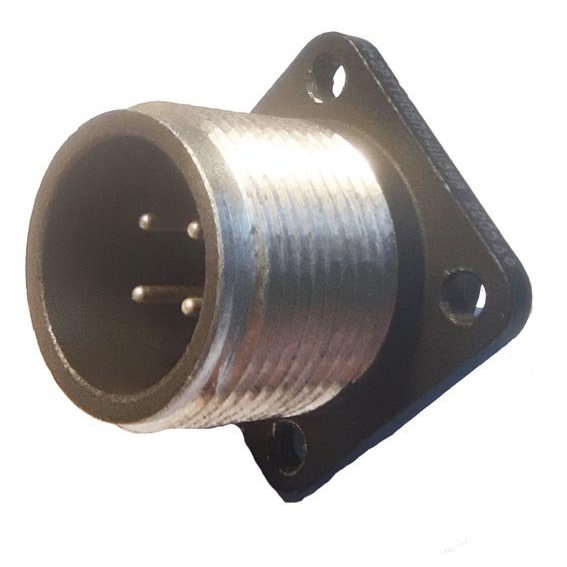

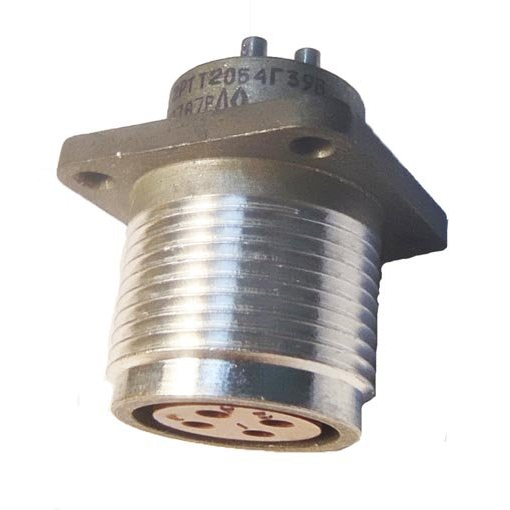

2РТТ20Б4Г39В 2024г «ОТК» Элекон

Цена:

3150 ₽

В наличии: 55 шт.

Производитель: Элекон

Технические характеристики

2РТТ20Б4Г39В — это блочная розетка приборного типа от завода «Элекон» с приемкой ОТК (отдел технического контроля). Она относится к серии низкочастотных цилиндрических пылебрызгозащищенных соединителей 2РТТ.

Соединитель предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Используется в радиоэлектронной и радиотехнической аппаратуре для внутреннего объемного монтажа.

Рабочий ток на контакт — до 10 А, сопротивление контактов — не более 1 мОм.
Сопротивление изоляции — не менее 1000 МОм, емкость между контактами — не более 6 пФ.
Диапазон рабочих температур: от -60 до +100 °С.
Выдерживает вибрацию 1–5000 Гц с ускорением 30 g, акустические шумы до 170 дБ, механические удары до 1000 g.

Розетка блочного исполнения выпускается в России АО «Завод Элекон», имеет массу около 25,5 г. Обеспечивает надежное соединение в сложных условиях эксплуатации.

Описание

2РТТ20Б4Г39В

Разъём 2РТТ20Б4Г39В: особенности и применение

2РТТ20Б4Г39В — круглый электрический разъём промышленного назначения, рассчитанный на создание надёжных разъёмных соединений в электрических цепях оборудования. Такие соединители применяют там, где особенно важны устойчивость контакта, механическая прочность и удобство обслуживания кабельных линий.

Маркировка изделия содержит информацию о серии и конструктивном исполнении разъёма. Серия 2РТТ традиционно используется в составе аппаратуры, систем управления, измерительных комплексов и другого оборудования, в котором требуется многоконтактное подключение.

Конструктивные особенности

Разъём 2РТТ20Б4Г39В относится к круглым соединителям с контактной группой, размещённой внутри защищённого корпуса. Конструкция позволяет фиксировать соединение и снижает риск случайного отсоединения кабеля при вибрациях или механических нагрузках.

К ключевым особенностям можно отнести:

Компактное круглое исполнение для монтажа в составе приборов и кабельных сборок.
Контактную группу для передачи электрических сигналов и питания.
Прочный корпус, рассчитанный на эксплуатацию в составе технических систем.
Возможность многократного соединения и разъединения при проведении обслуживания.
Удобную идентификацию благодаря стандартизированной маркировке.

Где используется 2РТТ20Б4Г39В

Разъёмы данного типа востребованы в областях, где необходимо обеспечить стабильное соединение между отдельными узлами оборудования. 2РТТ20Б4Г39В может применяться в промышленной автоматике, приборостроении, системах связи, контрольно-измерительной технике, энергетическом оборудовании и специализированных комплексах.

Типичные задачи для такого соединителя:

Подключение кабелей к электронным блокам и шкафам управления.
Организация межблочных соединений в измерительных системах.
Передача управляющих и сигнальных цепей в промышленном оборудовании.
Создание съёмных кабельных жгутов для аппаратуры.
Замена совместимого разъёма при ремонте или модернизации техники.

Что учитывать при подборе

При использовании разъёма 2РТТ20Б4Г39В важно сверить маркировку с документацией на оборудование и кабельную сборку. Даже внешне похожие соединители могут отличаться количеством и расположением контактов, способом сочленения, исполнением корпуса, типом монтажа и электрическими параметрами.

Перед установкой рекомендуется проверить:

Соответствие контактной части ответному разъёму.
Совместимость по габаритам и способу крепления.
Назначение каждого контакта согласно электрической схеме.
Требования к условиям эксплуатации оборудования.
Качество пайки или другого способа присоединения проводников.

Надёжное соединение для аппаратуры

Использование 2РТТ20Б4Г39В помогает организовать аккуратное, обслуживаемое и механически устойчивое подключение электрических цепей. Правильно подобранный и установленный разъём повышает надёжность кабельной системы, упрощает диагностику оборудования и сокращает время, необходимое для замены отдельных модулей или жгутов.
