Назначение соединителя 2РТТ20Б3ШВ

Соединитель 2РТТ20Б3ШВ производства НПО «Каскад» относится к серии цилиндрических низкочастотных разъёмов общего назначения. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной и промышленной аппаратуре. Применение охватывает цепи питания, управления и сигнализации, где требуется надёжное соединение с механической фиксацией и защитой от внешних воздействий.

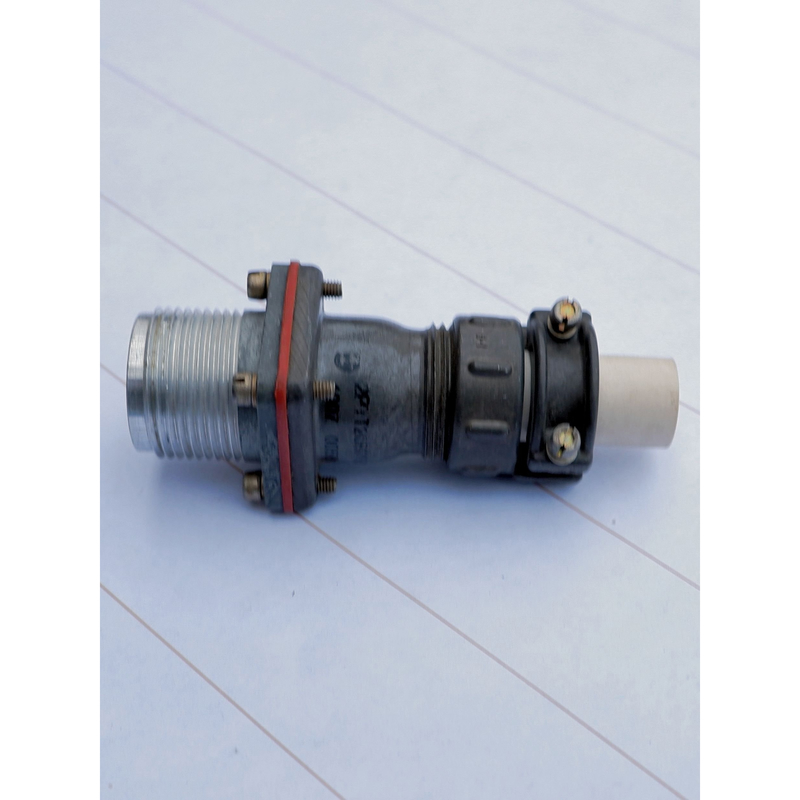

По конструктивному исполнению это блочная штыревая вилка с диаметром корпуса 20, рассчитанная на сочленение с розеткой того же условного размера. Резьбовой метод сочленения обеспечивает устойчивый электрический контакт и прочную механическую фиксацию ответных частей.

Подтверждённые технические особенности

Изделие выпускается в всеклиматическом исполнении, на что указывает буква «В» в маркировке. Ниже приведены характеристики, подтверждённые для данной модели.

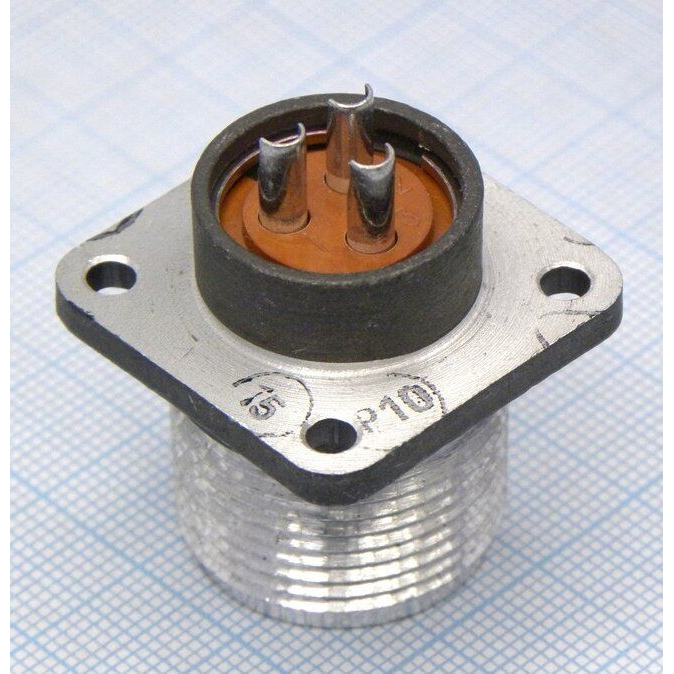

• Количество контактов — 3 штыревых контакта диаметром порядка 2,5 мм.
• Материал корпуса — алюминиевый сплав А-22.
• Материал изолятора (вставок) — бакелитовая масса.
• Покрытие контактов — серебряное.
• Номинальное напряжение — до 850 В.
• Допустимый рабочий ток на контакт — примерно от 25 до 35 А в зависимости от условий эксплуатации и источника.
• Диапазон частот — от 1 до 5000 Гц.
• Диапазон рабочих температур — от примерно минус 60 до плюс 100 градусов Цельсия.
• Относительная влажность — до 98 процентов при температуре плюс 20 градусов Цельсия.
• Ресурс сочленения-расчленения — не менее 500 циклов.
• Минимальная наработка при температуре до плюс 80 градусов Цельсия — не менее 1000 часов.
• Минимальный срок сохраняемости — порядка 15 лет.

Обозначение и комплектация контактов

Цифра «5» в обозначении указывает на типовое сочетание контактов, а именно на комплектацию из 3 штырьковых контактов. Буква «В» обозначает всеклиматическое исполнение, допускающее эксплуатацию в широком диапазоне температур и при повышенной влажности. Сочетание этих признаков делает соединитель пригодным для работы в условиях, где предъявляются требования к стойкости к климатическим факторам.

Область применения

Соединитель применяется в цепях питания, управления и сигнализации промышленной и радиотехнической аппаратуры. Резьбовой замок и брызгопылезащищённое соединение позволяют использовать изделие там, где необходима надёжная коммутация при воздействии внешней среды. Типовыми местами установки являются блоки и модули радиоэлектронной аппаратуры, промышленные шкафы и пульты, а также системы, требующие периодического сочленения и расчленения электрических цепей.

Приёмка изделия осуществляется по категории «5», что подтверждает соответствие установленным требованиям для данной серии соединителей. Все указанные характеристики относятся к модели 2РТТ20Б3ШВ с артикулом 5150 и не распространяются автоматически на другие исполнения серии 2РТТ20.
