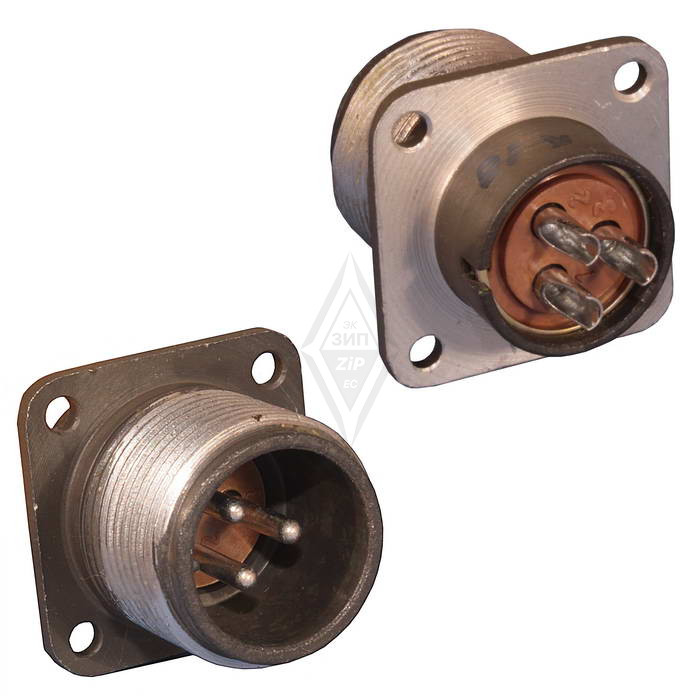

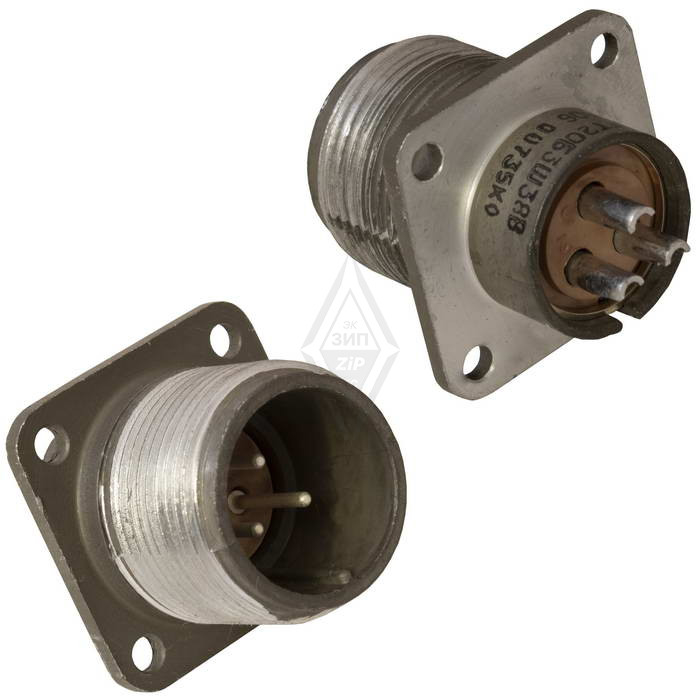

2РТТ20Б3Ш5В — это блочная вилка (разъём) цилиндрического типа из серии 2РТТ, предназначенная для надёжного соединения в электрических цепях. Она пылебрызгозащищённая, подходит для постоянного и переменного тока (до 3 МГц) при напряжении до 850 В (амплитудное значение).

Назначение

Используется в радиоэлектронной аппаратуре, промышленных системах и приборах для внутреннего монтажа с экранированными или неэкранированными кабелями. Сочленение резьбовое с одношпоночной поляризацией корпусов, покрытие контактов — серебро для низкого сопротивления.

Конструкция

Обозначение расшифровывается так: 2РТТ — тип, 20 — размер корпуса, Б — блочный корпус, 3 — 3 контакта (диаметр 2,5 мм), Ш — вилка, 5 — сочетание контактов, В — всеклиматическое исполнение.

Технические характеристики

Механическая стойкость

Выдерживает синусоидальную вибрацию (1–5000 Гц, 300 м/с² или 30 g), удары одиночные (10000 м/с² или 1000 g) и многократные (1500 м/с² или 150 g), а также пониженное давление 1,3×10⁻⁴ Па.

Климатическое исполнение

Работает при температурах от -60 до +100 °C, всеклиматическая версия по ТУ ГЭ0.364.120, срок сохраняемости — до 15 лет.
