Назначение соединителя 2РТТ20Б3Ш5В

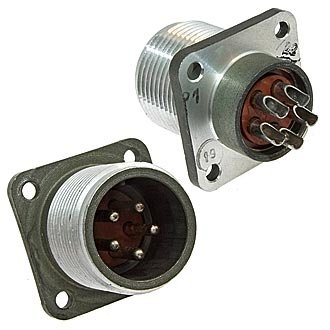

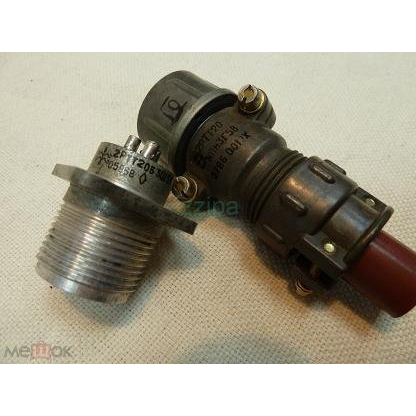

Соединитель 2РТТ20Б3Ш5В представляет собой пылевлагозащищённый цилиндрический низкочастотный соединитель в виде блочной вилки. Он предназначен для работы в электрических цепях радиоэлектронной и радиотехнической аппаратуры, где требуется надёжное объёмное соединение при частоте до 3 МГц и напряжении до 700–850 В. Изделие применяется для объёмного монтажа, то есть для соединения проводников внутри корпусов приборов, блоков и стоек, где важны компактность, стойкость к внешним воздействиям и стабильность электрических параметров.

Подтверждённые особенности и технические характеристики

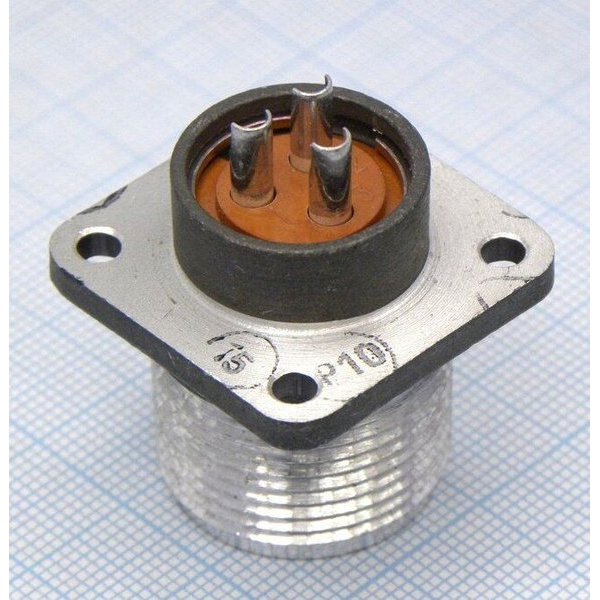

Соединитель имеет условный размер корпуса 20 и оснащён тремя контактами диаметром 2,5 мм. Контакты выполнены с пайкой и покрытием серебром. Сопротивление контактов составляет не более 1 мОм, рабочий ток на контакт достигает 25–35 А. Сопротивление изоляции — не менее 1000–5000 МОм.

Диапазон рабочих температур — от минус 60 до плюс 100…180 °С, смена температур допускается в тех же пределах. Влажность — до 98% при плюс 20 °С. Ресурс изделия — 500 циклов сочленения-расчленения, наработка минимум 1000 часов, срок хранения — 15 лет.

Условия эксплуатации включают синусоидальную вибрацию 1–10000 Гц с ускорением до 100–300 м/с², механические удары до 10000 м/с² (одиночный) и 1500 м/с² (многократный), линейное ускорение 2000 м/с². Сочленение резьбовое, поляризация одношпоночная, исполнение всеклиматическое (В).

Структура обозначения расшифровывается так:

• 2РТТ — серия цилиндрических соединителей;
• 20 — размер корпуса;
• Б — блочный тип;
• 3 — число контактов;
• Ш — вилка (штыревые контакты);
• 5 — номер контактного набора;
• В — всеклиматическое исполнение.

Согласно данным VirtueMart, приемка — «5», год выпуска — 84-88.

Применение и условия эксплуатации

Соединитель 2РТТ20Б3Ш5В применяется в радиоэлектронной и радиотехнической аппаратуре для объёмного монтажа. Благодаря всеклиматическому исполнению и стойкости к вибрации, ударам и линейным ускорениям он подходит для работы в жёстких условиях, включая повышенную влажность и широкий диапазон температур. Резьбовое сочленение и одношпоночная поляризация обеспечивают надёжную фиксацию и исключают неправильное соединение.

Изделие рассчитано на длительный срок службы: ресурс 500 циклов сочленения-расчленения и наработка не менее 1000 часов. Срок хранения составляет 15 лет, что позволяет использовать соединитель в составе ЗИП и долговременных проектов. Артикул — 40439, категория — 2РТТ20. Производитель не указан.
