2РТТ20Б3Ш5В: надежная приборная вилка для низкочастотных цепей

2РТТ20Б3Ш5В — цилиндрический низкочастотный электрический соединитель серии 2РТТ, выполненный в виде блочной (приборной) вилки без патрубка. Изделие предназначено для объемного монтажа в электрическом и радиоэлектронном оборудовании, где требуется стабильное разъемное соединение проводников и устойчивость к механическим, климатическим и вибрационным воздействиям.

Назначение 2РТТ20Б3Ш5В

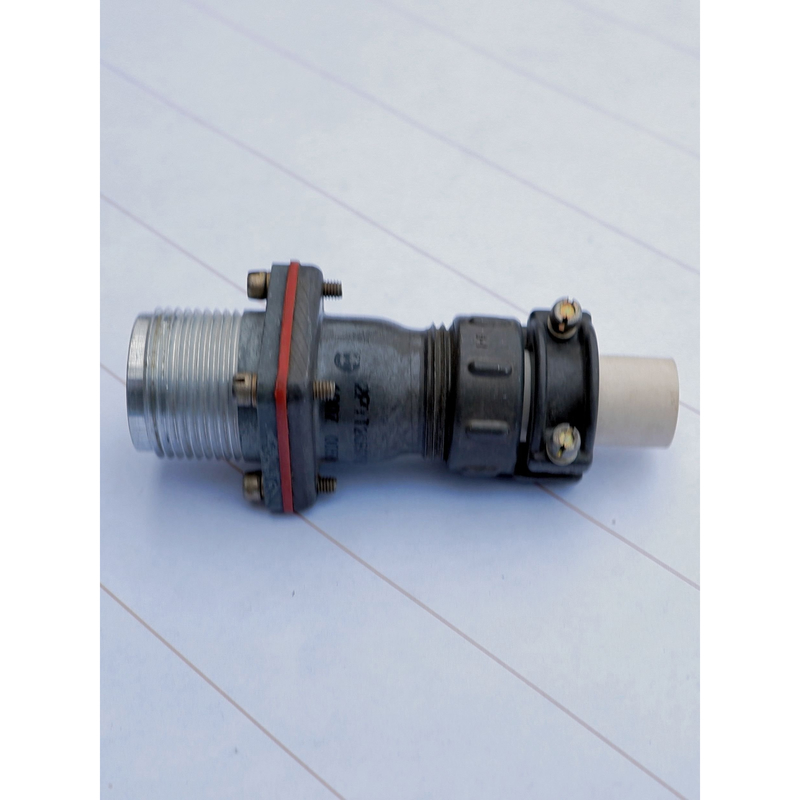

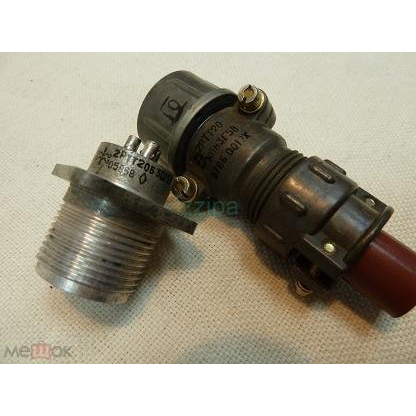

Вилка 2РТТ20Б3Ш5В применяется как приборная часть разъемного соединения. Она устанавливается на корпус оборудования, панели или аппаратуру и образует соединение с ответной частью — розеткой. Конструкция подходит для подключения экранированных и неэкранированных кабелей при выполнении монтажа пайкой.

Соединители данного типа востребованы в промышленной автоматике, средствах связи, измерительной технике, радиоаппаратуре, системах электропитания и другом оборудовании, работающем в сложных условиях эксплуатации.

Конструктивные особенности

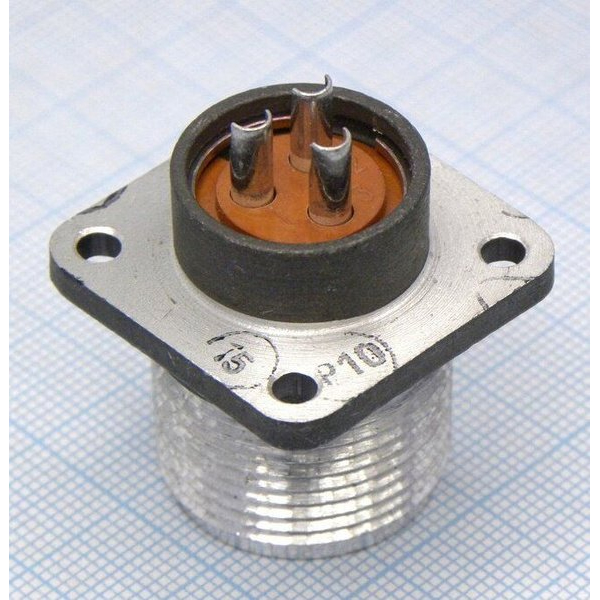

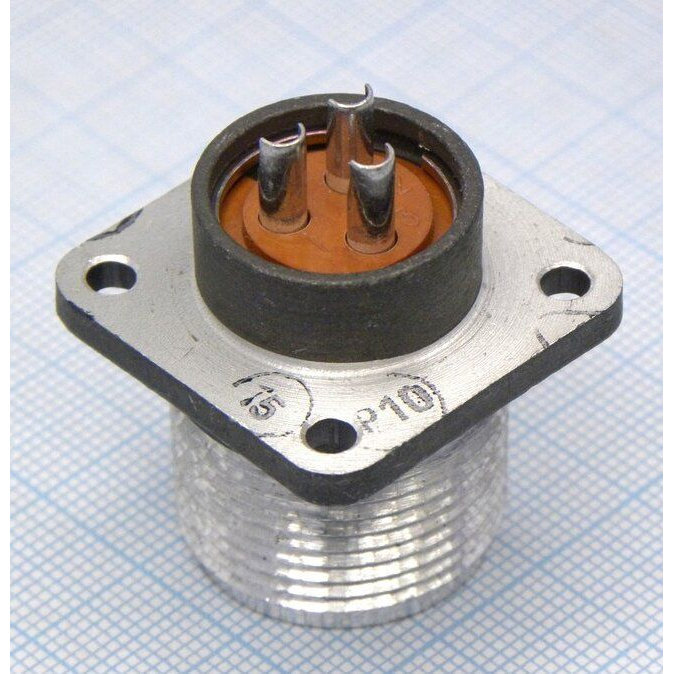

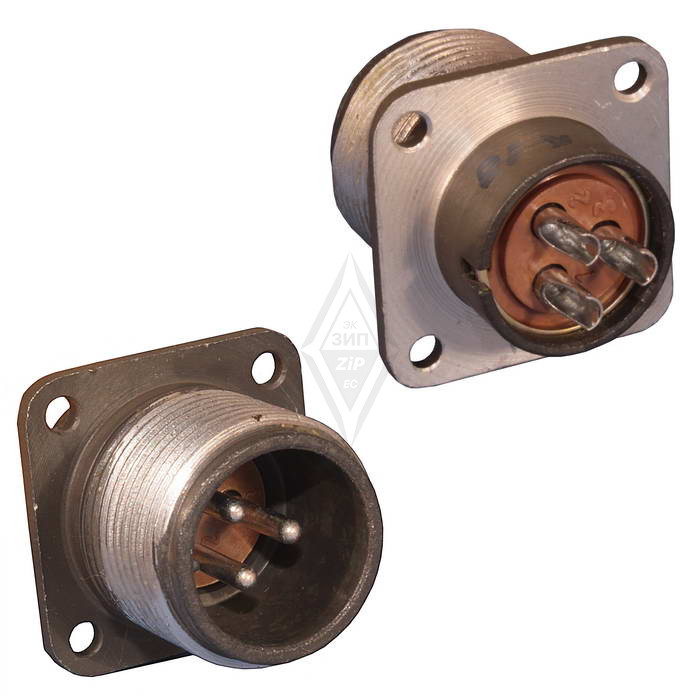

Модель 2РТТ20Б3Ш5В относится к соединителям с условным размером корпуса 20. В конструкции предусмотрены три штыревых контакта диаметром 2,5 мм. Корпус выполняется в приборном исполнении, без патрубка, поэтому разъем удобен для стационарной установки на панели или корпусе устройства.

Основные конструктивные признаки:

• Тип изделия — вилка блочная, приборная

• Серия соединителей — 2РТТ

• Условный размер корпуса — 20

• Количество контактов — 3

• Тип контактов — штыри

• Диаметр контактов — 2,5 мм

• Способ присоединения проводов — пайка

• Тип сочленения — резьбовой

• Поляризация корпуса — одношпоночная

• Исполнение — без патрубка

• Контакты имеют серебряное покрытие, способствующее снижению переходного сопротивления.

Резьбовая фиксация особенно важна в аппаратуре, подверженной вибрациям: после соединения вилка и розетка надежно удерживаются в сочлененном положении.

Технические характеристики

Для исполнения 2РТТ20Б3Ш5В характерны параметры, рассчитанные на использование в силовых и сигнальных низкочастотных цепях. Допустимая токовая нагрузка на один контакт составляет до 25 А, а рабочее напряжение постоянного тока — до 700 В в зависимости от применяемого исполнения и нормативной документации.

Характеристики конкретной поставки следует сверять с техническими условиями и сопроводительной документацией, так как параметры могут отличаться в зависимости от исполнения и изготовителя.

Преимущества применения

2РТТ20Б3Ш5В сочетает компактные размеры, механическую прочность и удобство стационарного монтажа. Серебряное покрытие контактов помогает обеспечить низкое контактное сопротивление, а резьбовое сочленение уменьшает риск самопроизвольного рассоединения при вибрации и ударных нагрузках.

Ключевые преимущества разъема:

• Надежная фиксация соединения резьбовым механизмом

• Три мощных штыревых контакта для подключения цепей с повышенной нагрузкой

• Возможность эксплуатации при температурах от −60 °C до +100 °C

• Устойчивость к вибрациям, ударам и линейным ускорениям

• Приборное исполнение для установки на панели оборудования

• Серебряное покрытие контактных элементов

• Возможность многократного соединения и разъединения

Где используется разъем

Вилка 2РТТ20Б3Ш5В подходит для аппаратуры, в которой необходимо выполнить разъемное подключение кабелей к приборному корпусу. Например, разъем может использоваться для подключения внешнего кабеля питания, сигнальной линии или цепей управления к стационарному устройству: ответная розетка присоединяется к кабелю, а вилка устанавливается на корпусе аппаратуры.

Благодаря всеклиматическому исполнению и устойчивости к внешним воздействиям 2РТТ20Б3Ш5В может применяться в производственном, транспортном, энергетическом, измерительном и радиотехническом оборудовании. При проектировании важно учитывать распайку контактов, совместимость с ответной частью, допустимую электрическую нагрузку и требования к условиям эксплуатации.
