Назначение и область применения

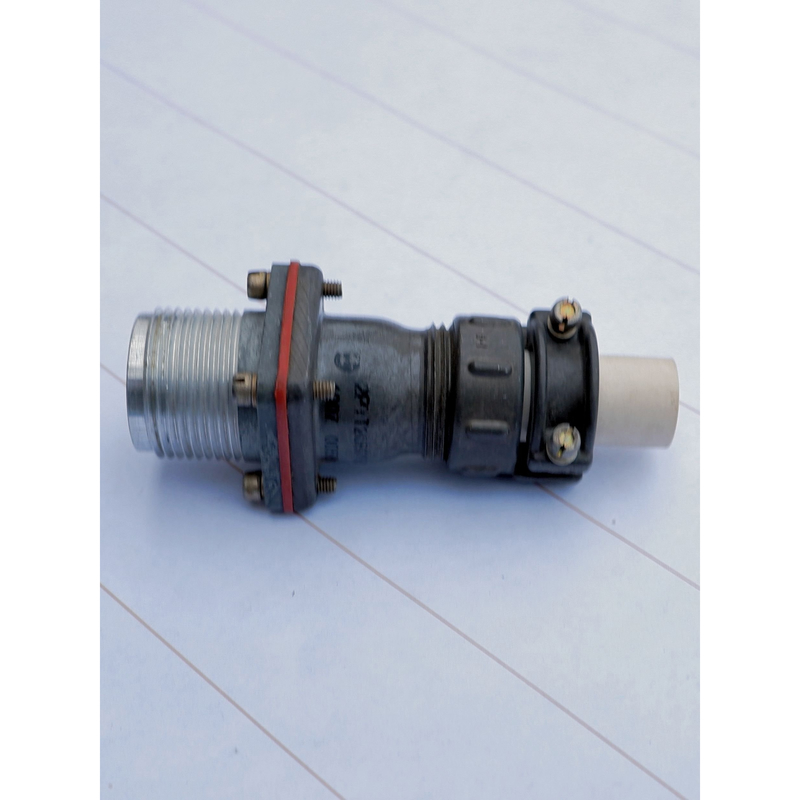

Изделие 2РТТ20Б3Ш38В представляет собой цилиндрический низкочастотный пылебрызгозащищённый соединитель, выполненный в виде блочной вилки. Он предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединитель применяется в электронной, радиотехнической и контрольно-измерительной аппаратуре для организации внутреннего монтажа во всеклиматическом исполнении согласно ТУ ГЕ0.364.120.

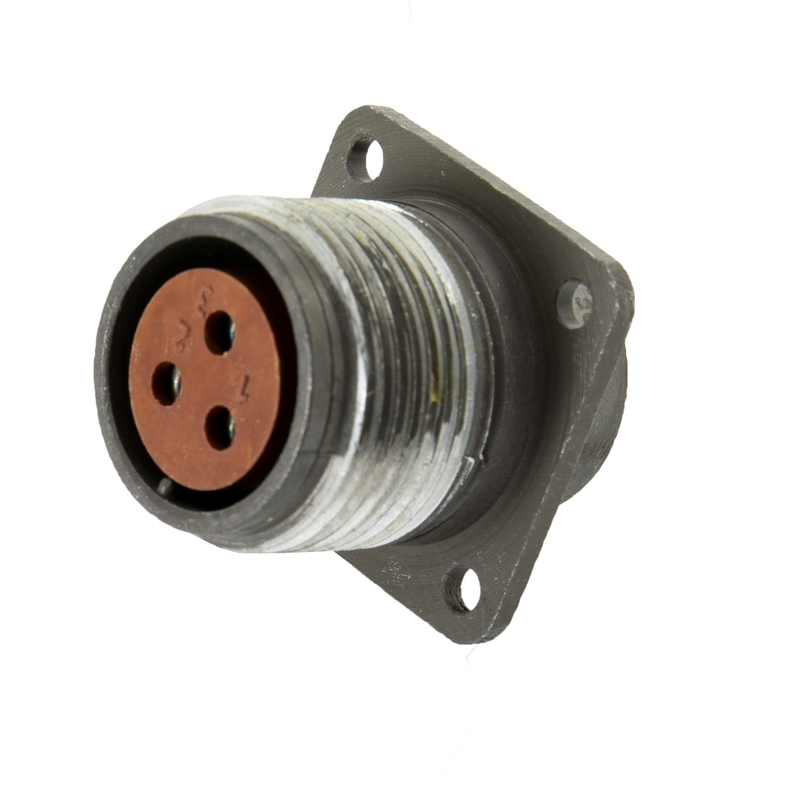

Данная модель служит заменой устаревшей вилке ШР20П3ЭШ6 и аналогичным соединителям серии ШР. Благодаря совместимости по контактам и габаритам она позволяет модернизировать существующие цепи без изменения монтажных отверстий и ответных частей. Ответной частью для 2РТТ20Б3Ш38В выступает розетка приборная ШР20П3ЭГ6.

Расшифровка обозначения

Маркировка изделия содержит полную информацию о его конструктивных особенностях:

• 2РТТ — тип соединителя: теплостойкий пылебрызгозащищённый цилиндрический соединитель нормальных габаритов;
• 20 — условный размер корпуса;
• Б3 — блочный монтаж с тремя контактами диаметром 1,5 мм;
• Ш — вилка (в отличие от розетки, обозначаемой буквой Г);
• 38 — условное сочетание контактов;
• В — всеклиматическое исполнение.

Такая структура обозначения соответствует принятой системе маркировки цилиндрических соединителей и позволяет точно идентифицировать изделие при подборе аналогов и ответных частей.

Подтверждённые технические характеристики

Соединитель рассчитан на рабочий ток до 10 А на каждый контакт, при этом суммарный ток через все три контакта может достигать 30 А. Сопротивление контакта составляет не более 2,5 мОм, что обеспечивает стабильное электрическое соединение при длительной эксплуатации. Сопротивление изоляции — не менее 5000 МОм.

Изделие демонстрирует высокую устойчивость к механическим и климатическим воздействиям. Оно выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с², а также ударные воздействия с ускорением до 1000 g. Рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия, что подтверждает заявленное всеклиматическое исполнение.

Механический ресурс соединителя рассчитан на 500 циклов сочленения и расчленения, что достаточно для многократного обслуживания аппаратуры в процессе её эксплуатации и ремонта.

Особенности монтажа

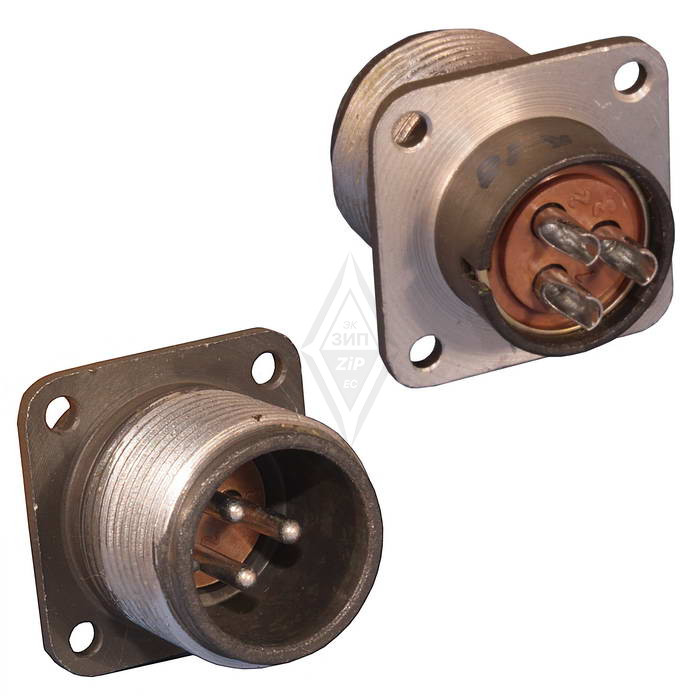

Блочная вилка 2РТТ20Б3Ш38В предназначена для установки на панели, корпуса приборов и другие несущие конструкции. Блочная конструкция подразумевает жёсткое крепление вилки к монтажной поверхности, что исключает её смещение при подключении ответной розетки и повышает надёжность контактного соединения. Три контакта диаметром 1,5 мм обеспечивают передачу сигналов и питающих напряжений в низкочастотных цепях аппаратуры различного назначения.

Совместимость и замена

Изделие полностью совместимо с соединителями серии ШР, в частности с моделью ШР20П3ЭШ6. При замене не требуются доработка посадочных мест, изменение схемы подключения или подбор дополнительных переходников. Возможна поэтапная модернизация оборудования, при которой часть соединителей остаётся старого типа, а часть заменяется на 2РТТ20Б3Ш38В — при условии использования соответствующих ответных розеток ШР20П3ЭГ6.
