Назначение и область применения

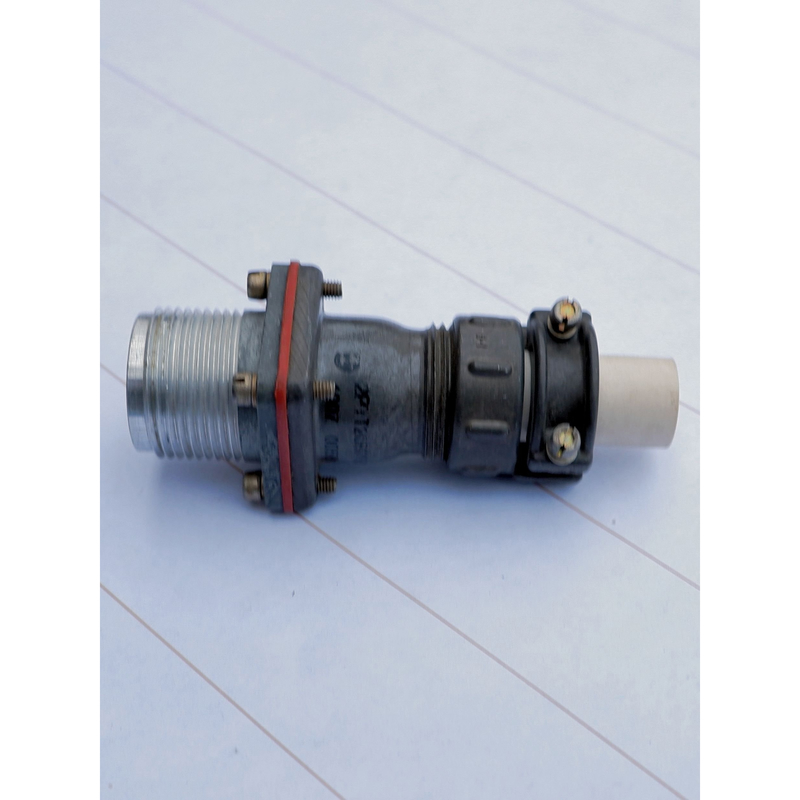

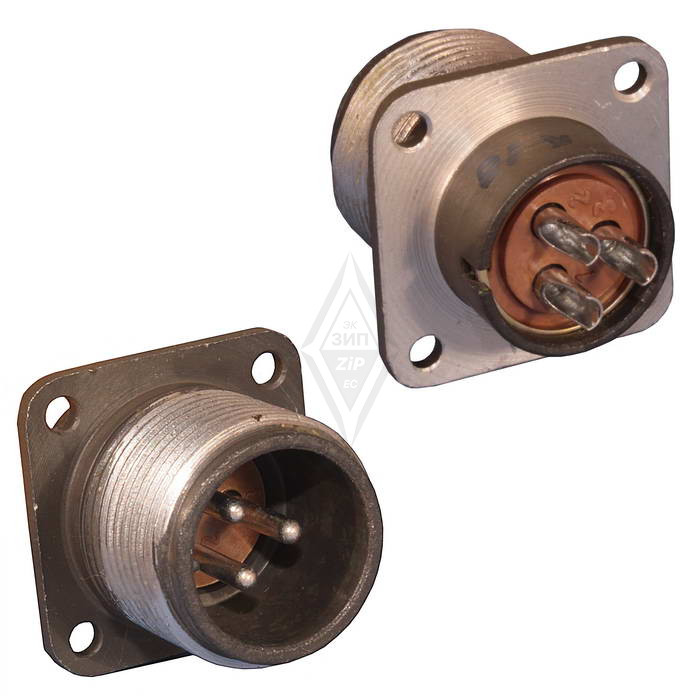

Соединитель 2РТТ20Б3Ш38В представляет собой цилиндрический низкочастотный электрический разъем вилочного типа, предназначенный для коммутации электрических цепей постоянного и переменного тока. Устройство рассчитано на эксплуатацию в составе электронной и радиоэлектронной аппаратуры, где требуется надежное разъемное соединение с защитой от пыли и брызг. Частотный диапазон работы достигает 3 МГц, что позволяет использовать разъем в низкочастотных трактах передачи сигналов и цепях питания.

Изделие применяется при выполнении внутреннего объемного монтажа методом пайки. Оно подходит для приборных и кабельных сборок, обеспечивая многократное соединение и разъединение электрических цепей. Конструкция вилочного типа с блочным исполнением корпуса ориентирована на стационарную установку в аппаратуре, где розеточная часть монтируется на панель или шасси.

Данный соединитель заявлен как замена для ШР20П3ЭШ6 (вилка блочная), что подтверждает его совместимость по установочным размерам, схеме расположения контактов и электрическим параметрам с указанной моделью. Это позволяет применять разъем при ремонте, модернизации или производстве оборудования, изначально спроектированного под соединители серии ШР.

Технические особенности

Конструкция и расшифровка обозначения

Маркировка 2РТТ20Б3Ш38В содержит сведения о ключевых конструктивных признаках изделия. Условный размер корпуса составляет 20, что определяет габаритную группу разъема. Цифра «3» указывает на количество контактов. Литера «Ш» обозначает вилочную часть соединителя. Сочетание «38» характеризует условную схему расположения контактов, а литера «В» в конце обозначения указывает на всеклиматическое исполнение.

Серия 2РТТ относится к категории теплостойких и тропикоустойчивых разъемов нормальных габаритов. Корпус обеспечивает пылебрызгозащищенное исполнение, что позволяет эксплуатировать соединитель в условиях повышенной запыленности и при воздействии водяных брызг.

Электрические параметры

• Рабочий ток на контакт — до 10 А
• Максимальное рабочее напряжение — от 700 до 850 В (амплитудное значение)
• Сопротивление изоляции — не менее 5000 МОм
• Диапазон рабочих частот — до 3 МГц

Условия эксплуатации

• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия
• Относительная влажность воздуха — до 98 процентов при температуре плюс 40 градусов Цельсия
• Пониженное атмосферное давление — до 1,3 на 10 в минус четвертой степени Па
• Устойчивость к вибрационным нагрузкам — до 1500 м/с²
• Наработка — не менее 1000 часов
• Срок сохраняемости — 15 лет

Монтаж и совместимость

Соединитель рассчитан на внутренний объемный монтаж с использованием пайки. Такой способ подключения обеспечивает высокую механическую прочность контактных соединений и стабильность электрических характеристик в условиях вибраций и перепадов температур. Пайка выполняется к хвостовикам контактов с внутренней стороны корпуса, что характерно для приборных разъемов блочного исполнения.

Благодаря совместимости с моделью ШР20П3ЭШ6, разъем 2РТТ20Б3Ш38В может быть установлен в существующие посадочные места без доработки аппаратуры. Это упрощает замену вышедших из строя соединителей и поддерживает унификацию комплектующих на производстве. Контактная схема и расположение выводов соответствуют исходной модели, что исключает ошибки при подключении.

Изделие предназначено для работы в составе электро- и радиоаппаратуры различного назначения, включая приборные стойки, блоки питания, коммутационное оборудование и измерительные комплексы. Всеклиматическое исполнение расширяет географию применения и допускает эксплуатацию в сложных климатических условиях.
