Назначение изделия

2РТТ20Б3Ш38В — это вилка цилиндрического низкочастотного электрического соединителя блочного типа, выпускаемая АО «НПО «Каскад». Изделие прошло приёмку ОТК, то есть отработку технических условий, и предназначено для обеспечения надёжного электрического соединения в цепях постоянного и переменного тока частотой до 3 кГц при напряжении до 700–850 В. Соединитель применяется там, где требуется стабильная передача сигнала и питания в составе блочной аппаратуры.

Конструкция обеспечивает пылебрызгозащиту и всеклиматическое исполнение, что позволяет использовать вилку в аппаратуре, работающей в сложных условиях окружающей среды. Артикул изделия — 50519, категория — 2РТТ20, производитель — Каскад.

Расшифровка обозначения и конструктивные особенности

Структура индекса 2РТТ20Б3Ш38В несёт полную информацию о типе и параметрах соединителя. Ниже приведена её расшифровка:

• 2РТТ — серия низкочастотных цилиндрических соединителей;
• 20 — условный размер корпуса;
• Б3 — блочный тип исполнения с тремя рядами контактов;
• Ш38 — вилка с 38 контактами;
• В — всеклиматическое исполнение.

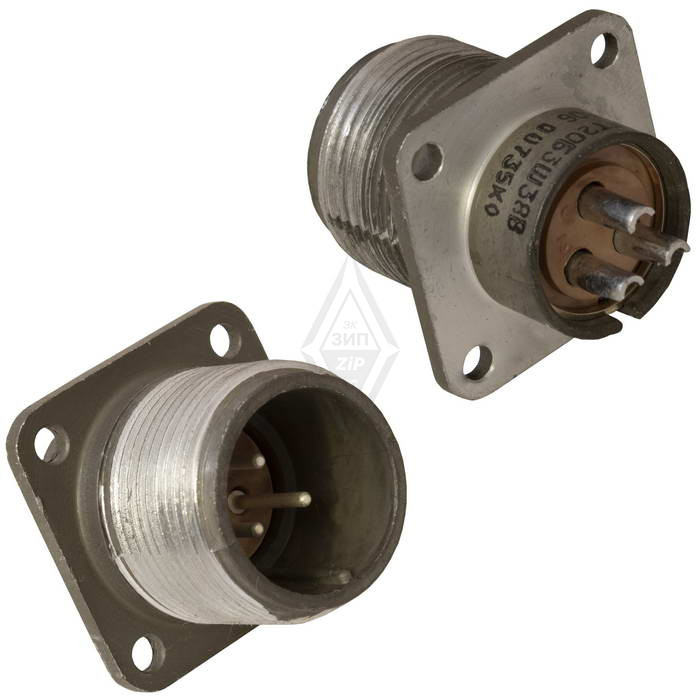

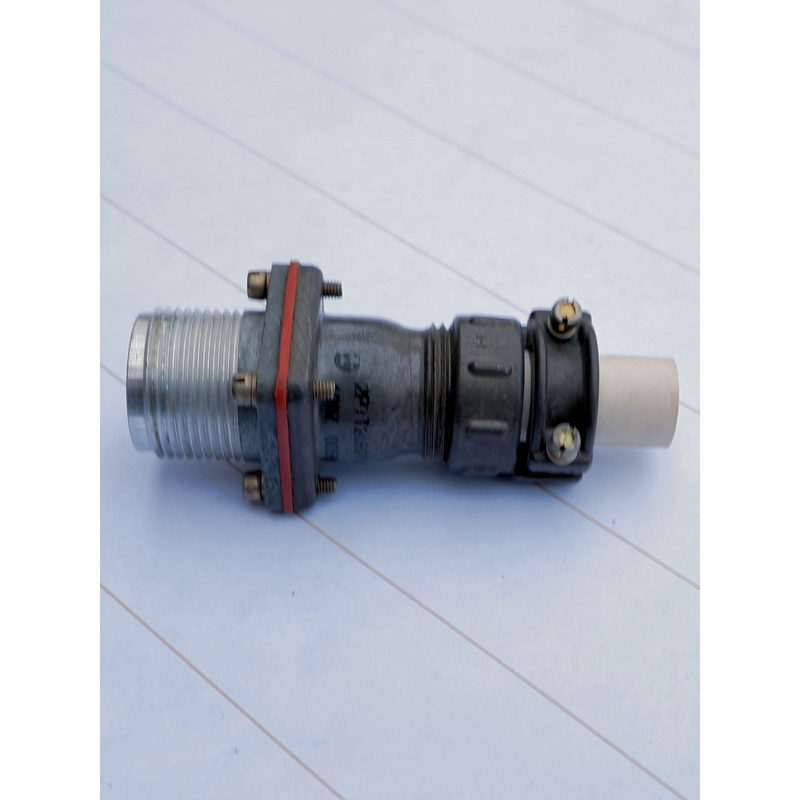

Монтаж изделия — внутренний объёмный, выполняется пайкой. Сочленение с ответной частью — резьбовое, с одношпоночной поляризацией, что исключает неправильное подключение. Корпус металлический, компактный, оснащён фланцем для крепления; вставка красного цвета, типичная для серии 2РТТ.

Технические характеристики

Электрические параметры изделия рассчитаны на длительную эксплуатацию в аппаратуре общего назначения. Максимальное рабочее напряжение составляет 700 В. Сопротивление контактов находится в диапазоне от 0,15 до 2,5 мОм в зависимости от диаметра контакта, который может составлять от 1,5 до 9 мм. Сопротивление изоляции — не менее 1000 МОм.

Ресурсные показатели подтверждены техническими условиями. Минимальная наработка — 1000 часов, число сочленений-расчленений — не менее 500, срок сохраняемости — 20 лет.

Изделие выдерживает значительные механические и климатические нагрузки:

• синусоидальная вибрация в диапазоне 1–10000 Гц с ускорением до 100 метров на секунду в квадрате;
• механические удары до 10000 метров на секунду в квадрате (одиночный) и до 1500 метров на секунду в квадрате (многократный);
• линейное ускорение до 2000 метров на секунду в квадрате;
• температурный диапазон от минус 60 до плюс 100 градусов Цельсия, смена температур до плюс 180 градусов Цельсия;
• пониженное атмосферное давление до 1,3 умноженное на 10 в минус второй степени Паскаля.

Применение и контроль качества

Соединитель используется в радиоэлектронной и радиотехнической аппаратуре общего назначения, где требуется высокая надёжность в суровых условиях эксплуатации. Изделие производится по техническим условиям ГЕ0.364.120 или аналогичным, что подтверждает соответствие заявленным параметрам. Приёмка «ОТК» и год выпуска 2024 гарантируют, что каждая партия прошла контроль качества на предприятии-изготовителе.

Вилка 2РТТ20Б3Ш38В является востребованным компонентом для построения надёжных блочных соединений в составе ответственных электротехнических и радиотехнических систем.
