Назначение соединителя 2РТТ20Б3Ш38В

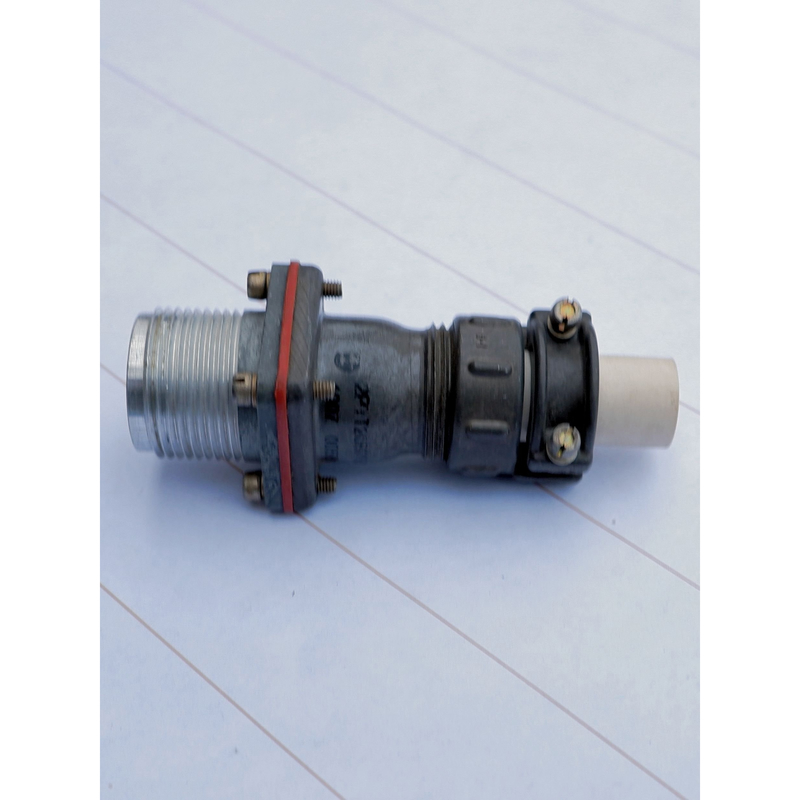

2РТТ20Б3Ш38В — это цилиндрический низкочастотный соединитель серии 2РТТ производства завода «Элекон», исполненный как вилка блочная с тремя штыревыми контактами. Разъём предназначен для коммутации электрических цепей постоянного и переменного тока, в том числе в составе радиоэлектронной аппаратуры, промышленного оборудования и силосигнальных линий. Серия 2РТТ представляет собой семейство низкочастотных соединителей с поворотным замком и метрической резьбой, применяемых в цепях напряжением до нескольких сотен вольт и частотами до нескольких килогерц.

Модель относится к типоразмеру 20 с условным диаметром корпуса около 30 мм. Контактный набор № 38 включает три штыревых контакта диаметром порядка 1,5 мм, что позволяет использовать разъём как в сигнальных, так и в силовых цепях.

Подтверждённые технические особенности

• Номинальное (максимальное рабочее) напряжение — не более 850 В постоянного или переменного тока, что типично для серии 2РТТ.
• Рабочий ток на контакт — до 35 А, что допускает применение в силовых и силосигнальных цепях.
• Сопротивление контактов — не более примерно 1 мОм.
• Сопротивление изоляции — десятки–тысячи мегаом в нормальных условиях.
• Корпус выполнен из алюминиевого сплава (например, А‑22), изолятор — из карболита, что обеспечивает механическую прочность и устойчивость к нагреву.
• Тип «Б» означает блочную конструкцию, «Ш» — вилку со штыревыми контактами.
• Габаритные размеры — около 30 на 30 на 42 мм (длина, ширина, высота), что типично для блочных вилок 2РТТ‑20.
• Интервал рабочих температур — примерно от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка при температуре до плюс 80 градусов Цельсия — порядка 1000 часов.
• Число допустимых сочленений–расчленений — не менее 500 циклов.

Применение и условия эксплуатации

Разъём относится к всеклиматическим промышленным изделиям. Он не имеет герметичного исполнения и предназначен для пылевлагозащищённых, но не гермозданных условий. Это означает, что соединитель допустимо эксплуатировать в жёстких климатических условиях в составе закрытой аппаратуры, тогда как прямое воздействие влаги и агрессивных сред не предусмотрено конструкцией.

Благодаря широкому температурному диапазону и стойкости корпуса разъём востребован в промышленной электронике, измерительной технике, системах управления и других областях, где требуется надёжная коммутация цепей постоянного и переменного тока.

Приёмка, год выпуска и комплектация

Товар имеет приёмку «5» и год выпуска 2018. Поставка осуществляется в заводской упаковке. Артикул товара — 20502, категория — 2РТТ20, производитель — Элекон.

Для получения более узких сведений, например схемы нумерации выводов, распиновки или совместимости с конкретной розеткой 2РТТ, следует обращаться с указанием требуемой серии.
