2РТТ20Б3Ш38В: надёжная блочная вилка для промышленных электрических соединений

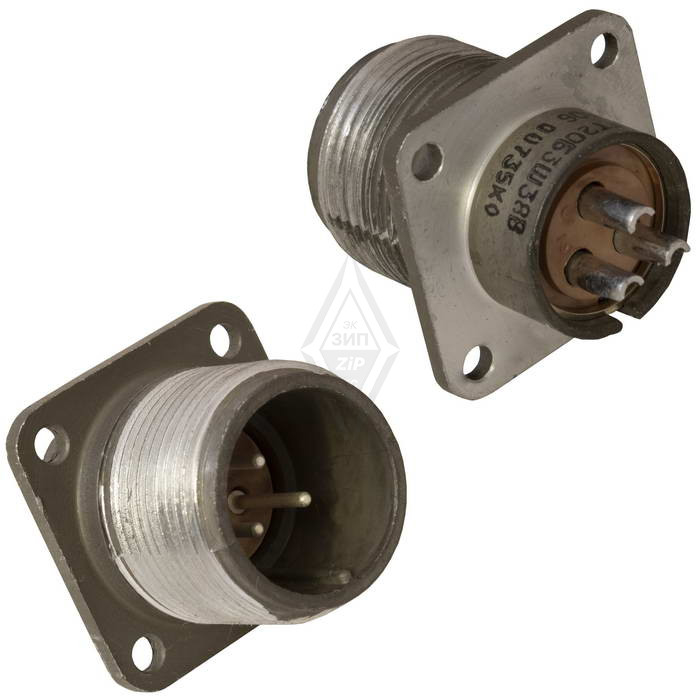

2РТТ20Б3Ш38В — низкочастотный цилиндрический электрический соединитель серии 2РТТ, выполненный в виде приборной блочной вилки. Изделие предназначено для создания разъёмных соединений в цепях постоянного и переменного тока, где важны механическая прочность, устойчивость к внешним воздействиям и стабильный электрический контакт.

Конструкция с резьбовым сочленением обеспечивает надёжную фиксацию ответной части, поэтому разъём 2РТТ20Б3Ш38В применяется в аппаратуре, шкафах управления, измерительных комплексах, промышленной электронике, транспортных и специализированных системах.

Расшифровка обозначения

Маркировка 2РТТ20Б3Ш38В отражает основные конструктивные параметры соединителя:

Данная модификация представляет собой блочную вилку без патрубка, рассчитанную на объёмный монтаж и подключение проводников пайкой.

Основные характеристики 2РТТ20Б3Ш38В

Соединитель имеет компактный корпус условного размера 20 и трёхконтактную изоляционную вставку. Контакты выполнены в виде штырей и имеют серебряное покрытие, способствующее снижению переходного сопротивления и повышению стабильности соединения при длительной эксплуатации.

К ключевым параметрам относятся:

• Три штыревых контакта диаметром 1,5 мм.

• Приборное блочное исполнение без кабельного патрубка.

• Резьбовой способ сочленения ответных частей.

• Одношпоночная поляризация корпуса, исключающая неправильную ориентацию при соединении.

• Присоединение проводников методом пайки.

• Корпус из алюминиевого сплава и изоляционная вставка из карболита.

• Серебряное покрытие контактных элементов.

• Объёмный способ монтажа.

• Всеклиматическое исполнение для работы в широком диапазоне внешних условий.

Для корпуса типоразмера 20 приводятся ориентировочные габариты: размер A — 22 мм, B — 30 мм, наружный диаметр корпуса — около 20 мм, резьба — М24×1,5. Это позволяет учитывать разъём при компоновке приборной панели, корпуса оборудования или монтажной платы с объёмной разводкой.

Электрические и эксплуатационные параметры

Контактная группа 38 включает три контакта диаметром 1,5 мм. Для такого контактного исполнения указываются рабочий ток до 35 А и номинальное напряжение до 850 В в зависимости от конкретных требований нормативной документации и условий применения. Сопротивление контакта может составлять не более 1 мОм, а сопротивление изоляции — до 5000 МОм для отдельных исполнений.

Для соединителей серии 2РТТ также приводятся следующие базовые эксплуатационные показатели:

• Работа в цепях с частотой до 3 МГц.

• Минимальная наработка не менее 1000 часов.

• Ресурс не менее 500 циклов сочленения и расчленения.

• Рабочий температурный диапазон от −60 до +100 °C.

• Устойчивость к вибрации, механическим ударам и линейным ускорениям.

• Возможность эксплуатации при высокой относительной влажности.

• Продолжительный срок сохраняемости при соблюдении требований хранения.

При проектировании следует сверять допустимые токи, напряжения, климатические факторы и требования к герметичности с документацией именно на применяемую модификацию. В открытых описаниях 2РТТ20Б3Ш38В указывается негерметичное исполнение, поэтому при необходимости защиты кабельного ввода или соединительной пары от влаги и пыли требуется дополнительно оценить конструкцию всего узла.

Где применяется разъём

Вилка 2РТТ20Б3Ш38В подходит для оборудования, в котором требуется обслуживаемое разъёмное соединение трёх силовых, сигнальных либо комбинированных цепей. Типовые области использования:

• Промышленные шкафы автоматики и управления.

• Контрольно-измерительные приборы и испытательные стенды.

• Электронные и электротехнические модули стационарного оборудования.

• Бортовые и транспортные системы.

• Источники питания, силовые блоки и распределительные устройства.

• Специализированная аппаратура, работающая при вибрации, перепадах температур и повышенной влажности.

Резьбовая фиксация особенно полезна там, где недопустимо самопроизвольное разъединение контактов вследствие вибрации или периодических механических нагрузок.

Что учитывать при подборе

При использовании 2РТТ20Б3Ш38В необходимо подобрать совместимую ответную часть той же серии, с соответствующим размером корпуса 20, контактной схемой 38 и правильной поляризацией. Также важно заранее проверить:

• Соответствие числа и диаметра контактов подключаемым проводникам.

• Допустимый ток для каждого контакта в реальном тепловом режиме.

• Рабочее напряжение, частоту и тип электрической нагрузки.

• Требования к вибрационной и климатической стойкости.

• Способ установки блочной части на корпус или панель.

• Необходимость дополнительной герметизации соединения.

• Соответствие нормативным требованиям проекта и техническим условиям.

2РТТ20Б3Ш38В — практичное решение для формирования надёжного трёхконтактного разъёмного соединения в промышленной и специальной аппаратуре. Сочетание металлического корпуса, резьбового соединения, штыревых серебрёных контактов и всеклиматического исполнения делает эту модификацию удобной для применения в оборудовании с повышенными требованиями к механической и электрической надёжности.
