Назначение

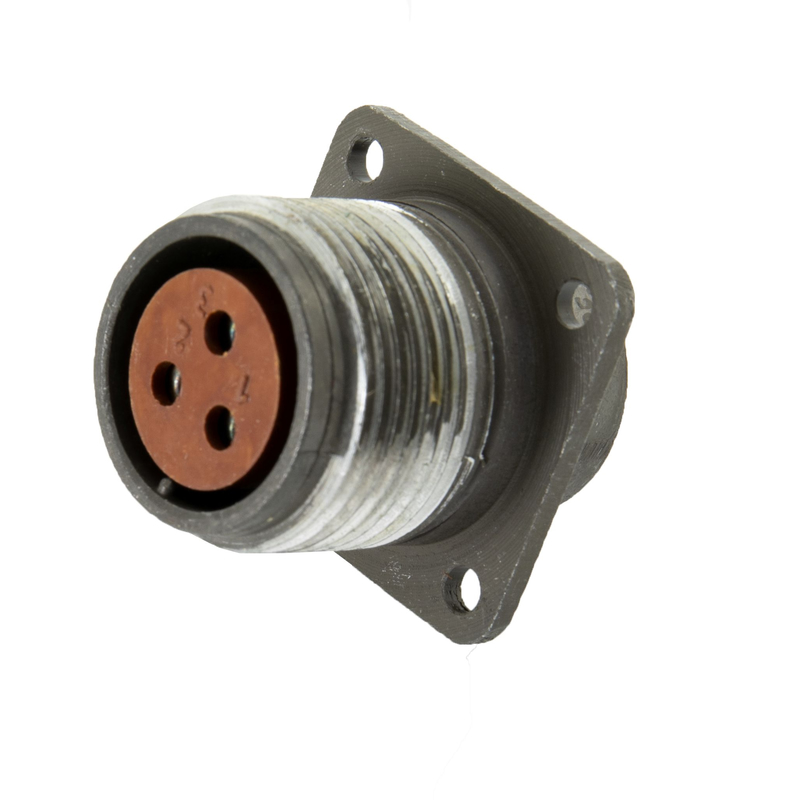

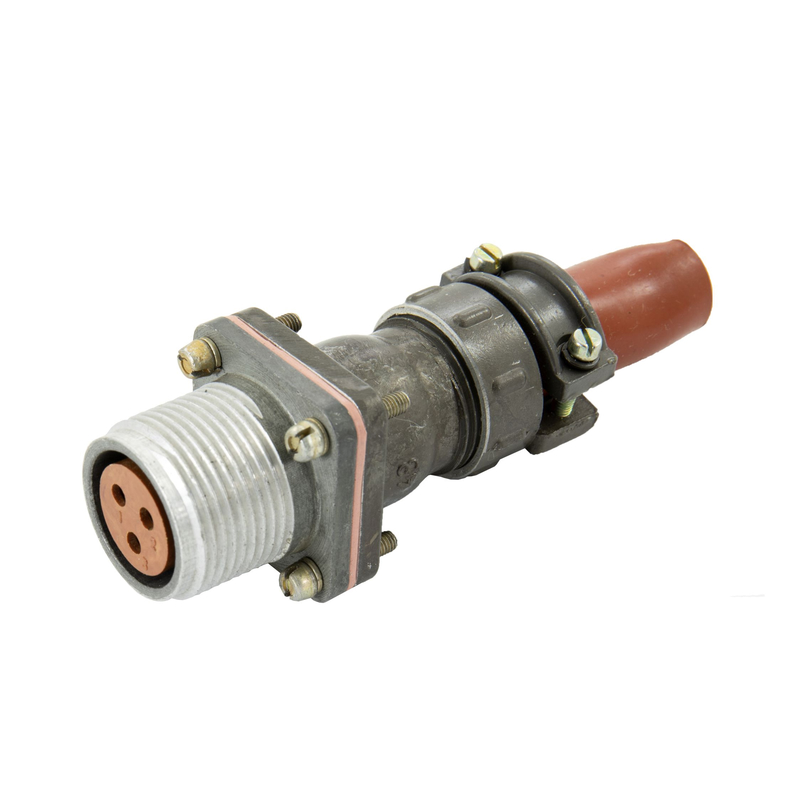

2РТТ20Б3ГВ — это приборная розетка блочного типа из серии соединителей 2РТТ, производимая компанией «Каскад». Изделие предназначено для надежного подключения в электрических цепях радиотехнической и радиоэлектронной аппаратуры. Розетка обеспечивает стабильное электрическое соединение и применяется как соединитель общего назначения в промышленных и технических системах.

Соединители серии 2РТТ относятся к пылебрызгозащищенному типу и подходят для работы с постоянным и переменным током частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Данная розетка часто используется в промышленном электрооборудовании для обеспечения надежного и долговечного соединения.

Подтверждённые технические особенности

Конструкция розетки рассчитана на эксплуатацию в жестких условиях и обладает следующими характеристиками:

• Количество контактов: 3 штуки, диаметр каждого контакта 2,5 мм.
• Рабочий ток: до 25 А на контакт, общий ток — до 75 А.
• Максимальное напряжение: 700–850 В.
• Сопротивление контакта: не более 1 мОм; сопротивление изоляции — не менее 1000–5000 МОм.
• Покрытие контактов: серебро.
• Диапазон рабочих температур: от минус 60 градусов Цельсия.
• Устойчивость к вибрации: синусоидальная вибрация в диапазоне 1–5000 Гц с ускорением до 300 метров на секунду в квадрате.
• Устойчивость к механическим ударам: одиночные удары с ускорением до 10000 метров на секунду в квадрате.
• Степень защиты: пылебрызгозащита; тип исполнения — негерметичный всеклиматический.
• Сочленение: резьбовое.
• Количество циклов соединений-расчленений: до 500.
• Наработка: не менее 1000 часов.
• Работа при пониженном давлении: до 1,3 умноженное на 10 в минус четвертой степени Паскаля.

Указанные параметры подтверждают пригодность розетки для применения в составе ответственных электротехнических изделий, где требуется устойчивость к внешним воздействиям и длительный срок службы.

Применение

Благодаря своим характеристикам розетка 2РТТ20Б3ГВ востребована в промышленном электрооборудовании, радиотехнической и радиоэлектронной аппаратуре. Она подходит для жестких условий эксплуатации, включая воздействие вибрации, ударов, пониженного давления и широкого диапазона температур. Резьбовое сочленение обеспечивает надежную фиксацию и стабильный контакт даже при интенсивных механических нагрузках.

Приемка «5» подтверждает соответствие изделия установленным требованиям качества. Розетка может использоваться как самостоятельный элемент подключения или в составе блочных соединителей серии 2РТТ. При монтаже следует учитывать направление подключения и обеспечивать надежное сочленение с ответной частью.

Краткие итоги

2РТТ20Б3ГВ от производителя «Каскад» — это трехконтактная приборная розетка с серебряным покрытием контактов, рассчитанная на ток до 25 А на контакт и напряжение до 850 В. Она сочетает пылебрызгозащиту, всеклиматическое исполнение и высокую стойкость к вибрации и ударам, что делает её пригодной для применения в ответственных промышленных и радиотехнических системах.
