Назначение

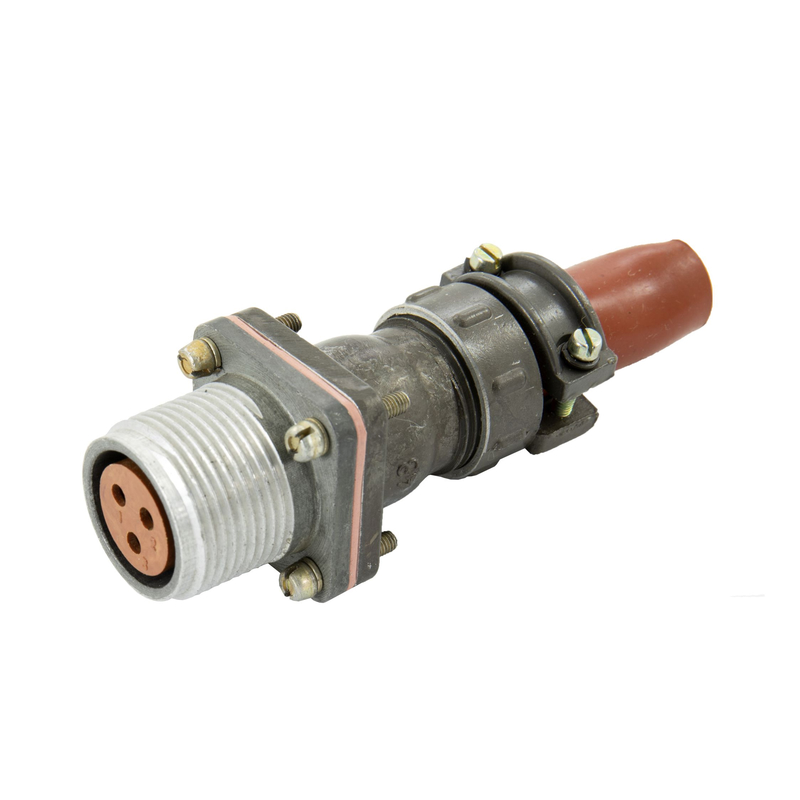

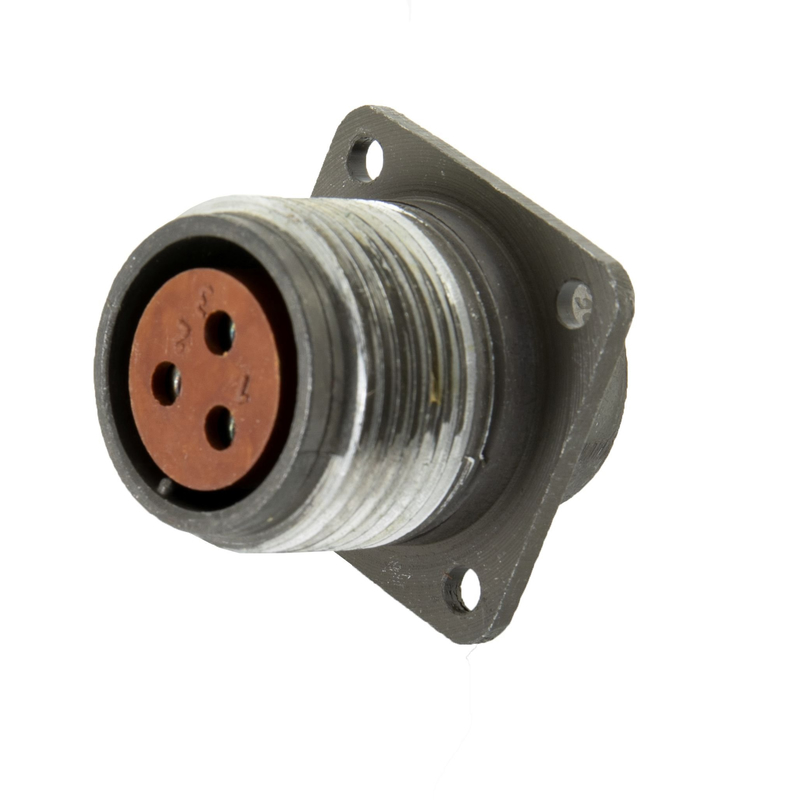

2РТТ20Б3ГВ «5» — цилиндрический низкочастотный соединитель (розетка блочная), предназначенный для электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие применяется для коммутации силовых и сигнальных линий в составе промышленного, приборного и специального оборудования, где требуется надёжное соединение в тяжёлых условиях эксплуатации.

Приемка «5» подтверждает соответствие изделия установленным требованиям и его пригодность для использования в ответственных системах. Данный соединитель относится к категории 2РТТ20 и поставляется под артикулом 5138.

Технические характеристики

• Условный размер корпуса — 20.
• Количество контактов — 3, диаметр контактов 2,5 мм, контактные элементы выполнены с гнёздами.
• Максимальная токовая нагрузка на контакт — 35 А.
• Рабочее напряжение — до 850 В (амплитудное значение).
• Рабочая частота цепей — до 3 МГц.
• Рабочая температура — от минус 60 °C до плюс 100 °C.
• Сопротивление изоляции — не менее 5000 МОм.
• Ресурс — 500 сочленений-расчленений.
• Наработка — 1000 часов.
• Устойчивость к вибрации — до 30 g в диапазоне 1–5000 Гц.
• Устойчивость к ударам — до 1000 g.
• Устойчивость к низкому давлению и всеклиматическое исполнение.

Перечисленные параметры определяют применимость соединителя в цепях с высокими токами и в условиях интенсивных механических и климатических воздействий.

Конструкция и особенности

Корпус соединителя изготовлен из алюминиевого сплава с оксидированием, что обеспечивает стойкость к коррозии и механическим повреждениям. Изолятор выполнен из карболита. Соединение резьбовое, размер резьбы — M24 на 1,5. Монтаж розетки производится на панель пайкой.

Конструкция предусматривает одношпоночную поляризацию, исключающую неправильное сочленение, и пылебрызгозащищённое исполнение. Соединитель взаимосочленяем с кабельными вилками 2РТ-А и ШР, что расширяет возможности его применения в составе существующих кабельных сборок и жгутов.

Применение

2РТТ20Б3ГВ «5» используется в промышленных, приборных и специальных системах, где требуется надёжность в экстремальных условиях. Благодаря стойкости к вибрации, ударам, низкому давлению и широкому диапазону рабочих температур соединитель применим в оборудовании, работающем на подвижных объектах, в неотапливаемых помещениях и на открытом воздухе.

Высокая токовая нагрузка на контакт и значительное сопротивление изоляции позволяют использовать розетку в силовых цепях постоянного и переменного тока, а также в цепях управления и сигнализации с частотой до 3 МГц. Пылебрызгозащищённое исполнение и всеклиматическая стойкость делают изделие пригодным для эксплуатации в условиях повышенной влажности и запылённости.

Приемка «5» подтверждает, что изделие прошло установленный контроль и может применяться в ответственных системах, где предъявляются повышенные требования к надёжности электрических соединений.
