Назначение

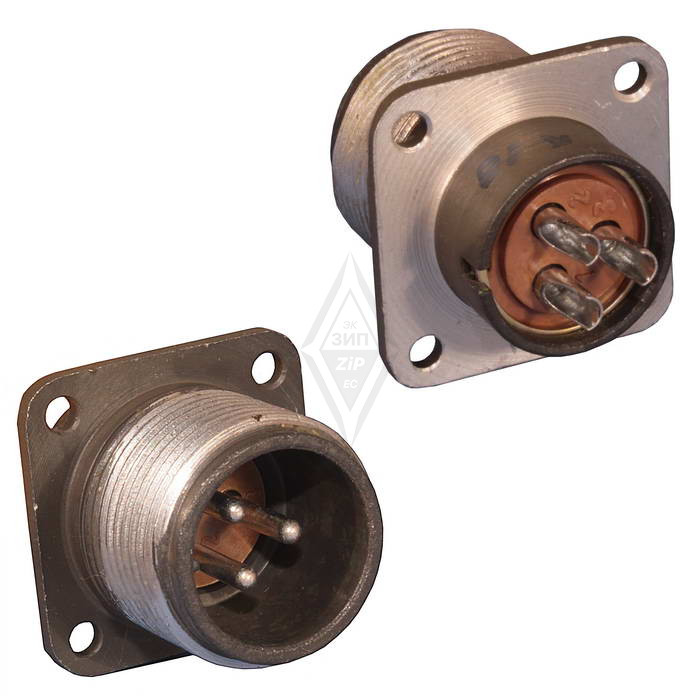

2РТТ20Б3Г7В — это цилиндрический теплостойкий электрический соединитель серии 2РТТ. Он предназначен для надежного соединения в электрических цепях переменного и постоянного тока. Модель относится к всеклиматическому исполнению, что обозначено буквой «В» в конце маркировки. Такое исполнение допускает применение в сложных условиях эксплуатации.

Соединитель выполнен как приборная часть без патрубка: в маркировке это отражено буквой «Б». Корпус имеет условный размер 20, что соответствует диаметру около 20 мм. Количество контактов — 3. Исполнение «Г7» указывает на розетку, то есть гнездовую часть, с седьмым сочетанием контактов.

Подтверждённые технические особенности

Электрические параметры

• Максимальное рабочее напряжение — до 700 В (амплитудное значение).
• Сопротивление изоляции — не менее 1000 МОм в нормальных климатических условиях.
• Работа в цепях переменного и постоянного тока.
• Количество контактов — 3.

Климатическая стойкость

• Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Кратковременные скачки температуры — до плюс 180 градусов Цельсия.
• Работа при пониженном давлении — до 1,3 на 10 в минус четвёртой степени Па.
• Всеклиматическое исполнение — обозначение «В».

Механическая стойкость

• Устойчивость к вибрациям в диапазоне от 1 до 1000 Гц с ускорением до 100 метров на секунду в квадрате.
• Стойкость к одиночным ударам.
• Наработка — не менее 1000 часов.
• Ресурс сочленения-расчленения — 500 циклов.
• Срок сохраняемости — 15 лет.

Расшифровка маркировки

1. 2РТТ — тип: теплостойкий цилиндрический соединитель нормальных габаритов.
2. 20 — условный размер корпуса, диаметр около 20 мм.
3. Б — модификация: приборная часть без патрубка.
4. 3 — количество контактов: 3 штуки.
5. Г7 — розетка (Г — гнездо) с седьмым сочетанием контактов.
6. В — всеклиматическое исполнение.

Применение

Соединитель 2РТТ20Б3Г7В применяется в радиоэлектронной аппаратуре и промышленных системах. Он подходит для HVAC и рефрижерации, где требуется герметичное и виброустойчивое соединение. Благодаря всеклиматическому исполнению модель может эксплуатироваться при повышенной влажности, воздействии пыли и экстремальных температурах.

Устройство востребовано в условиях, где важны стойкость к вибрациям, ударам и перепадам давления. Оно обеспечивает соединение электрических цепей переменного и постоянного тока в составе приборных и промышленных комплексов.

Дополнительные сведения

Артикул товара — 5135. Категория — 2РТТ20. Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует. Заполненные характеристики VirtueMart также отсутствуют, поэтому описание построено на имеющихся сведениях о модели.

Сведения о комплектации, гарантии, стране производства и сертификатах в предоставленных данных не приводятся.
