2РТТ20Б3Г5В 2024г «ОТК» Элекон

Цена:

2600 ₽

В наличии: 114 шт.

Производитель: Элекон

Технические характеристики

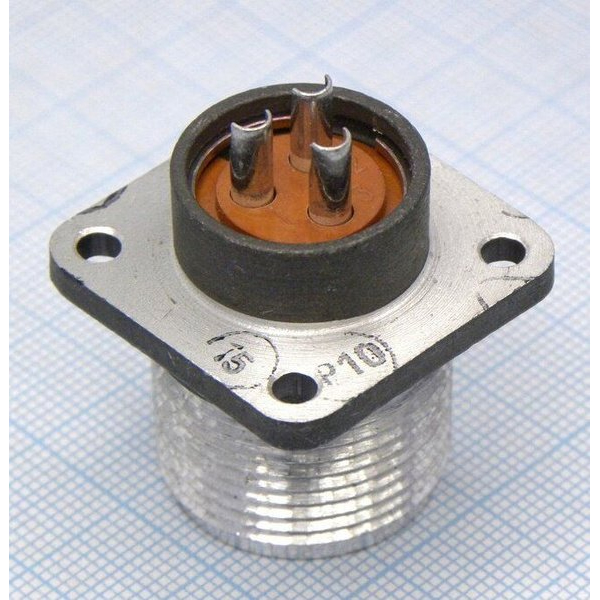

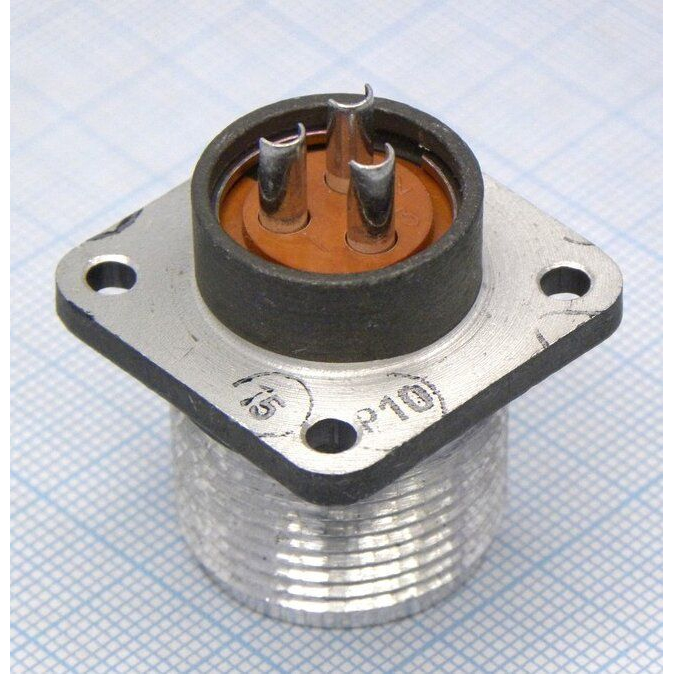

2РТТ20Б3Г5В — это цилиндрический низкочастотный соединитель производства АО «Завод Элекон» с приемкой ОТК (отдел технического контроля). Это блочная розетка приборного типа, предназначенная для надежного соединения в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Корпус из алюминиевого сплава А-22 с оксидным покрытием серого цвета, габариты 30×30×42 мм, вес около 27 г.
3 извлекаемых контактных гнезда диаметром 2,5 мм из латуни с серебряным покрытием (Ag), сопротивление контактов не более 1 мОм.
Максимальное рабочее напряжение 850 В, ток на контакт до 35 А, на разъем — до 75 А.

Розетка имеет одношпоночную поляризацию, резьбовое сочленение (шаг накидной гайки M24×1,5), монтируется на панель пайкой. Изолятор из карболита коричневого цвета, без уплотнительной втулки и герметичности, расстояние между монтажными отверстиями 22 мм.

Работает в диапазоне температур от -60 до +100 °C, всеклиматическое исполнение (В), выдерживает вибрацию 1–5000 Гц (30 g), удары до 1000 g, влажность до 98% при +20 °C. Ресурс — 500 сочленений, срок хранения до 15 лет.

Сочетается с кабельными вилками серий 2РТ-А, ШР.

Описание

2РТТ20Б3Г5В

2РТТ20Б3Г5В: надежный разъем для ответственных соединений

Разъем 2РТТ20Б3Г5В применяется в электротехнических системах, где важны устойчивость контакта, механическая прочность и стабильная передача сигналов или питания. Такие соединители востребованы при создании промышленного оборудования, измерительных комплексов, систем автоматизации, приборостроения и другой техники, работающей в условиях вибраций, перепадов температуры и повышенных требований к надежности.

Конструкция разъема ориентирована на многократное подключение и отключение без существенного ухудшения эксплуатационных характеристик. Исполнение 2РТТ20Б3Г5В позволяет организовать компактное, упорядоченное и защищенное соединение электрических цепей внутри оборудования, на панелях и в кабельных сборках.

Особенности разъема

Ключевые преимущества 2РТТ20Б3Г5В связаны с его практичностью в составе сложных электрических систем:

Надежная фиксация контактов в процессе эксплуатации.
Устойчивость к механическим нагрузкам и вибрационным воздействиям.
Удобство применения в составе кабельных жгутов и приборных панелей.
Возможность использовать разъем в оборудовании с высокой плотностью соединений.
Подходящая конструкция для обслуживания, диагностики и замены отдельных узлов.
Стабильность электрического контакта при соблюдении требований монтажа.

Маркировка 2РТТ20Б3Г5В помогает идентифицировать конкретное исполнение соединителя при подборе совместимых компонентов, проектировании кабельной части и техническом обслуживании оборудования.

Где используется 2РТТ20Б3Г5В

Разъемы этой категории находят применение в различных направлениях промышленности и техники. Их используют там, где необходимо обеспечить разъемное электрическое соединение с заданными параметрами надежности и компоновки.

Типичные области использования:

Промышленные системы управления и автоматизации.
Контрольно-измерительное оборудование.
Электронные и электротехнические шкафы.
Машиностроительные комплексы.
Телекоммуникационная и сигнальная аппаратура.
Транспортное оборудование и специализированная техника.
Испытательные стенды и лабораторные установки.

В каждом проекте важно учитывать электрические характеристики цепи, число и назначение контактов, способ установки, требования к защите от внешних воздействий, а также совместимость сопрягаемых частей.

На что обратить внимание при подборе

При использовании 2РТТ20Б3Г5В рекомендуется заранее проверить соответствие разъема технической документации конкретного изделия. Особое значение имеют тип соединения, расположение контактов, условия окружающей среды, допустимые нагрузки и параметры подключаемого кабеля.

Например, в системе управления станком разъем может объединять линии питания датчиков, сигнальные цепи и управляющие проводники в едином кабельном узле. Грамотно подобранное соединение упрощает монтаж, делает обслуживание быстрее и снижает риск ошибок при подключении.

2РТТ20Б3Г5В остается практичным решением для проектов, в которых требуется надежное разъемное соединение электрических цепей, удобная компоновка оборудования и предсказуемая работа системы в течение длительного срока эксплуатации.
