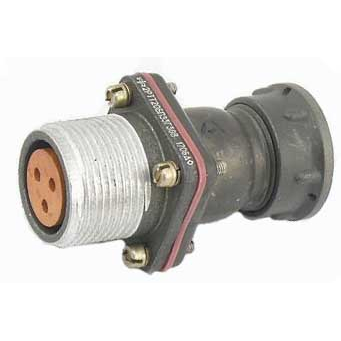

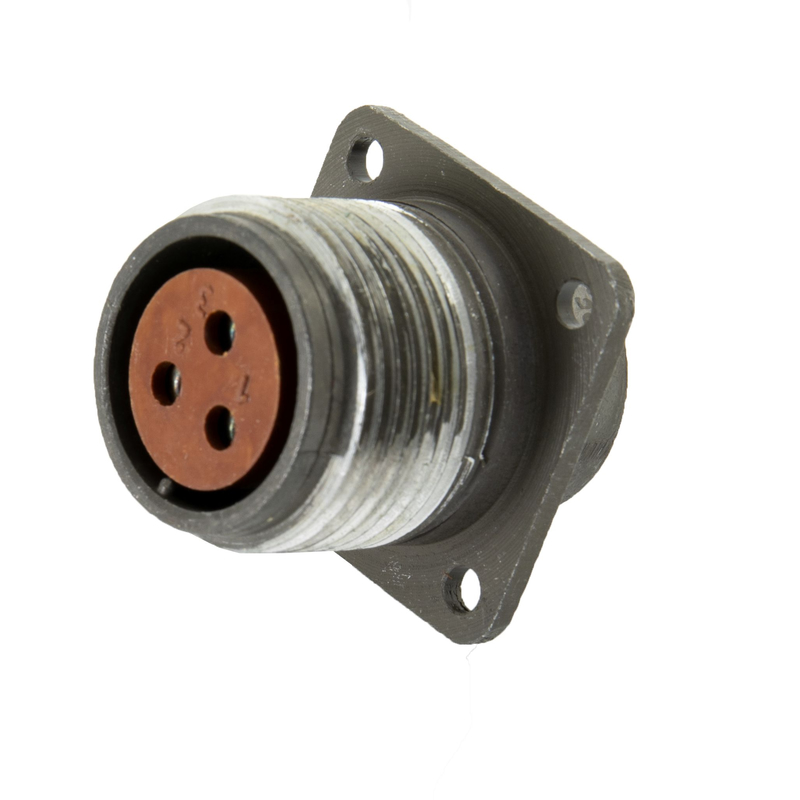

Назначение соединителя 2РТТ20Б3Г38В

Соединитель 2РТТ20Б3Г38В представляет собой розетку блочную низкочастотную цилиндрическую, выпускаемую под торговой маркой АО «Завод Элекон» по техническим условиям ГЕ0.364.120ТУ. Изделие относится к серии 2РТТ и предназначено для монтажа в приборах и устройствах, где требуется надёжное электрическое соединение при повышенных механических и климатических нагрузках.

Розетка имеет блочную (приборную) конструкцию без кожуха и патрубка и применяется в паре с соответствующей вилкой серии 2РТТ. Такое исполнение позволяет устанавливать разъём непосредственно на корпус прибора или внутрь блока, обеспечивая компактную компоновку и удобство подключения ответной части.

Подтверждённые технические особенности

Корпус соединителя изготавливается из карболита. Контактный набор состоит из трёх гнёзд диаметром 1,5 мм с серебряным покрытием, что обеспечивает хорошую проводимость и стойкость к окислению.

• Разъём рассчитан на работу в цепях постоянного, переменного и импульсного токов с частотой до примерно 3 МГц.
• Номинальное (максимальное) напряжение составляет около 850 В.
• Рабочий ток на разъём — порядка 30–35 А, что допускает применение в силовых и сигнальных цепях с заметной нагрузкой.
• Сопротивление контактов не превышает примерно 1 мОм, а сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Рабочий температурный диапазон — приблизительно от минус 60 до плюс 100 °C.
• Устойчивость к повышенной влажности — до около 98 процентов при температуре от плюс 20 до плюс 40 °C.
• Стойкость к вибрации, линейным и ударным ускорениям.
• Минимальный срок сохраняемости изделия — порядка 15 лет.
• Минимальная наработка — около 1000 часов при максимальной температуре плюс 80 °C.

Применение

Благодаря сочетанию прочной карболитовой конструкции, серебряного покрытия контактов и широкого температурного диапазона соединитель 2РТТ20Б3Г38В востребован в авиационной, военной и промышленной аппаратуре. Его применяют в приборах и устройствах, работающих в жёстких климатических условиях, при повышенной влажности, вибрации и ударных нагрузках.

Разъём подходит для коммутации как силовых, так и сигнальных цепей, в том числе импульсных, с частотой до примерно 3 МГц. Блочное исполнение без кожуха удобно для монтажа внутри корпуса прибора и обеспечивает плотную компоновку узлов.

Приёмка и исполнение

Разъёмы серии 2РТТ выпускаются по разным видам приёмки, в том числе «ОТК», что влияет на контролируемость параметров и область применения, но не отражается напрямую на конструкции корпуса и контактов. Данное исполнение имеет приёмку «ОТК» и год выпуска 2024.

Артикул изделия — 50515. Категория — 2РТТ20. Производитель — Элекон.
