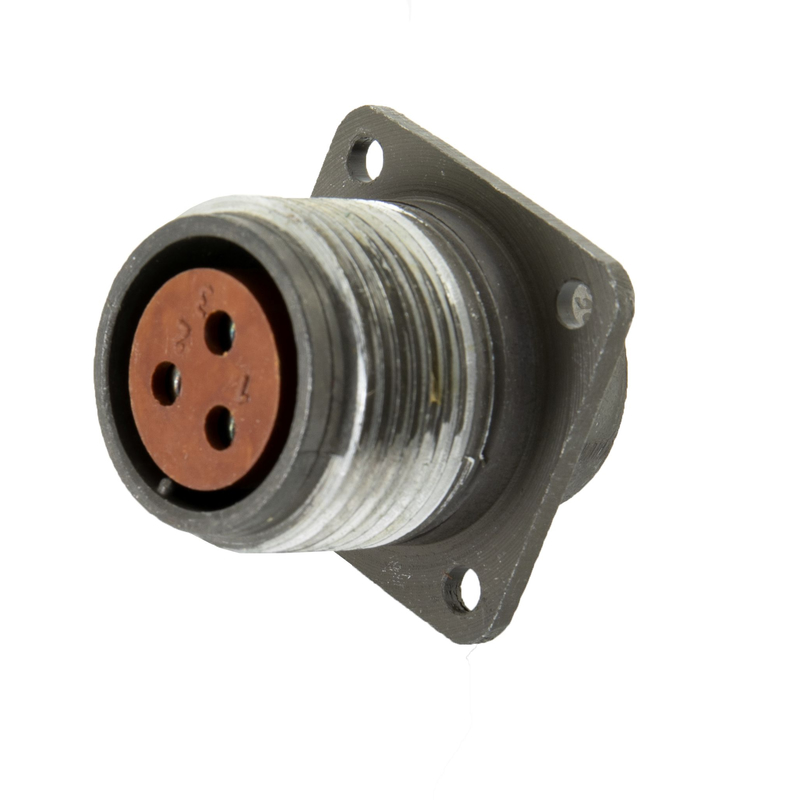

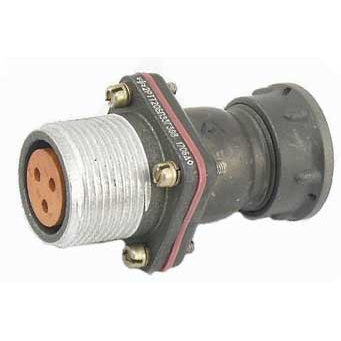

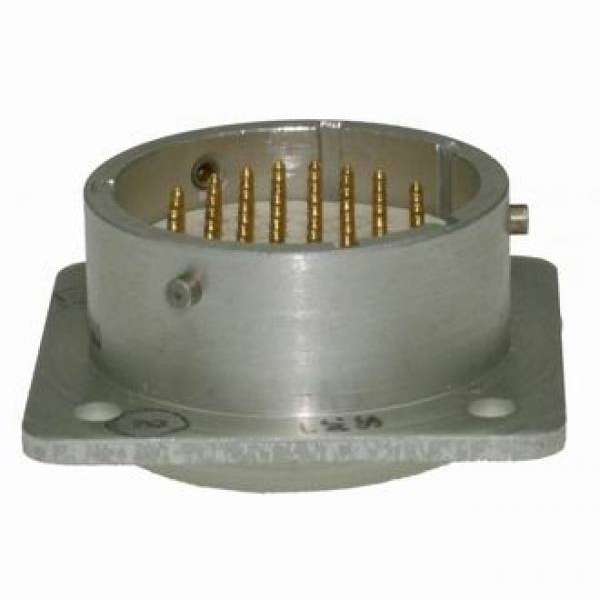

Назначение соединителя 2РТТ20Б3Г38В

2РТТ20Б3Г38В — цилиндрический низкочастотный пылебрызгозащищённый соединитель всеклиматического исполнения В. Изделие предназначено для электрического соединения цепей постоянного и переменного тока частотой до 3 МГц и применяется при внутреннем монтаже в электро-, радио- и контрольно-измерительных приборах. Конструкция обеспечивает надёжный контакт в условиях воздействия пыли и брызг, а также в широком диапазоне температур.

Соединитель выпускается по техническим условиям ТУ ГЕ0.364.120 (АШДК.434410.060ТУ). Партия 2024 года прошла технический контроль качества, что подтверждается отметкой ОТК. Артикул изделия — 5132, категория — 2РТТ20.

Подтверждённые технические характеристики

• Тип соединителя: цилиндрический, низкочастотный.
• Степень защиты: пылебрызгозащищённый, соответствует IP54.
• Климатическое исполнение: всеклиматическое (В).
• Количество контактов: 38.
• Рабочее напряжение: до 560 В переменного тока, до 700 В постоянного тока.
• Рабочий ток на контакт: до 2 А для малых контактов, уточняется по конкретной конфигурации.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Диапазон рабочих температур: от минус 60 °С до плюс 100 °С.
• Механическая износостойкость: 500 циклов сочленения-расчленения.
• Виброустойчивость: до 5000 Гц с ускорением до 100 м/с² (10g).
• Ударопрочность при многократных ударах: до 1000 м/с² (100g).
• Ударопрочность при одиночных ударах: до 5000 м/с² (500g).
• Тип монтажа: блочный (панельный).
• Тип концевой заделки контактов: пайка.
• Материал корпуса: алюминиевый сплав, часто анодированный.
• Материал контактов: латунь с золотым покрытием.

Область применения

Соединитель 2РТТ20Б3Г38В широко используется в электро-, радио- и контрольно-измерительных приборах для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Он предназначен для внутреннего монтажа в различных аппаратах и обеспечивает надёжное соединение в условиях воздействия пыли и брызг.

Изделие применяется в системах автоматизации, телекоммуникационном оборудовании, промышленной электронике, а также в военной и специальной технике, где требуется высокая надёжность, устойчивость к внешним воздействиям и широкий диапазон рабочих температур. Блочный (панельный) тип монтажа и пайка контактов делают соединитель удобным для установки в корпуса приборов и блоки.

Структура условного обозначения

1. 2РТТ — серия низкочастотных цилиндрических соединителей.
2. 20 — условный размер корпуса.
3. Б3 — блочный тип с 3 рядами контактов (панельный разъём).
4. Г38 — гильза (гнездо) с 38 контактами.
5. В — всеклиматическое исполнение.

Таким образом, обозначение 2РТТ20Б3Г38В полностью описывает конструктивные особенности изделия: серию, размер корпуса, тип монтажа и число контактов, а также климатическое исполнение. Год выпуска 2024 подтверждён отметкой ОТК.
