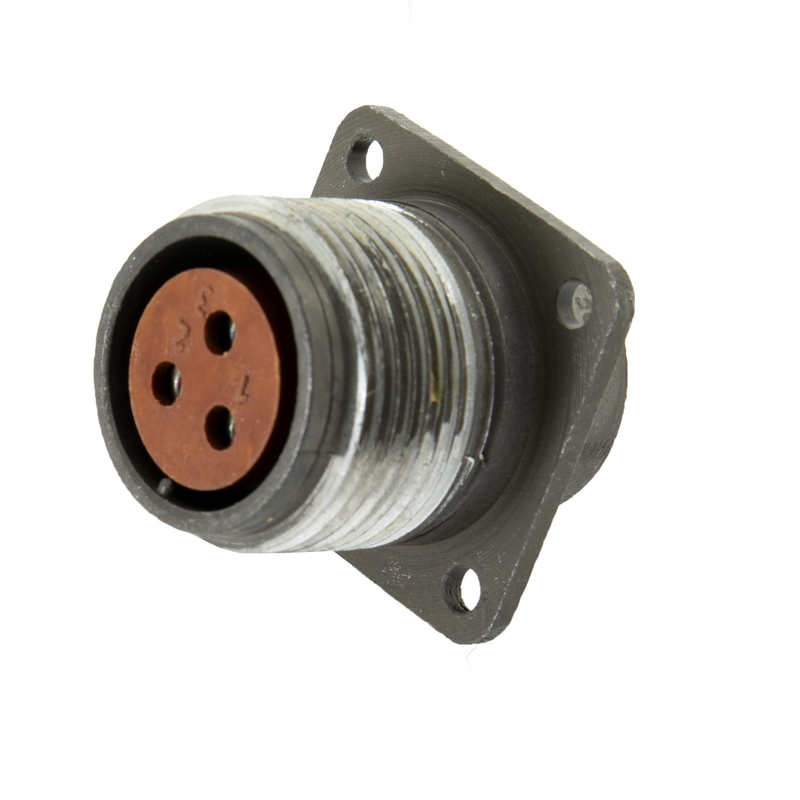

2РТТ20Б3Г5В — это блочная розетка цилиндрического низкочастотного соединителя серии 2РТТ, предназначенная для работы в электрических цепях постоянного и переменного тока (до 3 МГц) при напряжении до 850 В. Она пылебрызгозащищена, всеклиматического исполнения и используется в радиоэлектронной аппаратуре для надежного соединения.

Основные характеристики

• Количество контактов: 3 (диаметр 2,5 мм, материал — латунь с серебряным покрытием Ag).​

• Рабочий ток: до 35 А на контакт, до 75 А на разъем.​

• Монтаж: на панель пайкой, резьбовое соединение с накидной гайкой M24×1,5.​

• Корпус: приборный тип Б из алюминиевого сплава, оксидированный, серого цвета; изолятор — карболит коричневый.​

Условия эксплуатации

Соединитель выдерживает температуру от -60 до +100 °C, влажность до 98% при +20 °C и атмосферное давление от 1,33×10⁻⁴ Па до 50,6×10⁴ Па. Он устойчив к вибрации (1–5000 Гц, 30 g), ударам (до 1000 g) и имеет ресурс 500 сочленений с наработкой не менее 1000 часов.​

Взаимосочленение

Совместима с кабельными вилками 2РТ-А, ШР и аналогичными сериями (PRB, P, WS, WY). Поляризация — одношпоночная, контакты извлекаемые.​
