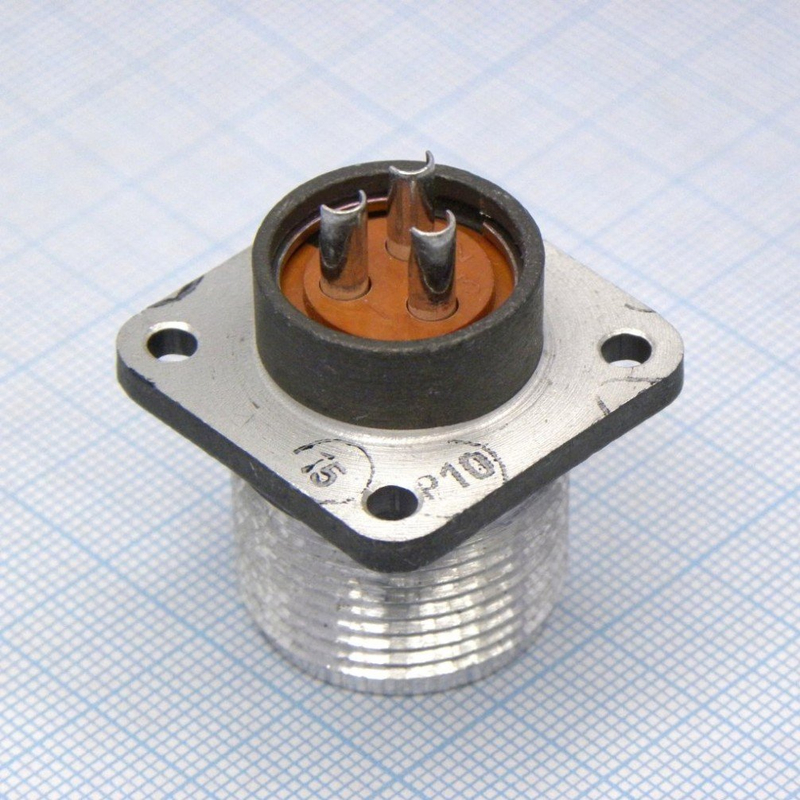

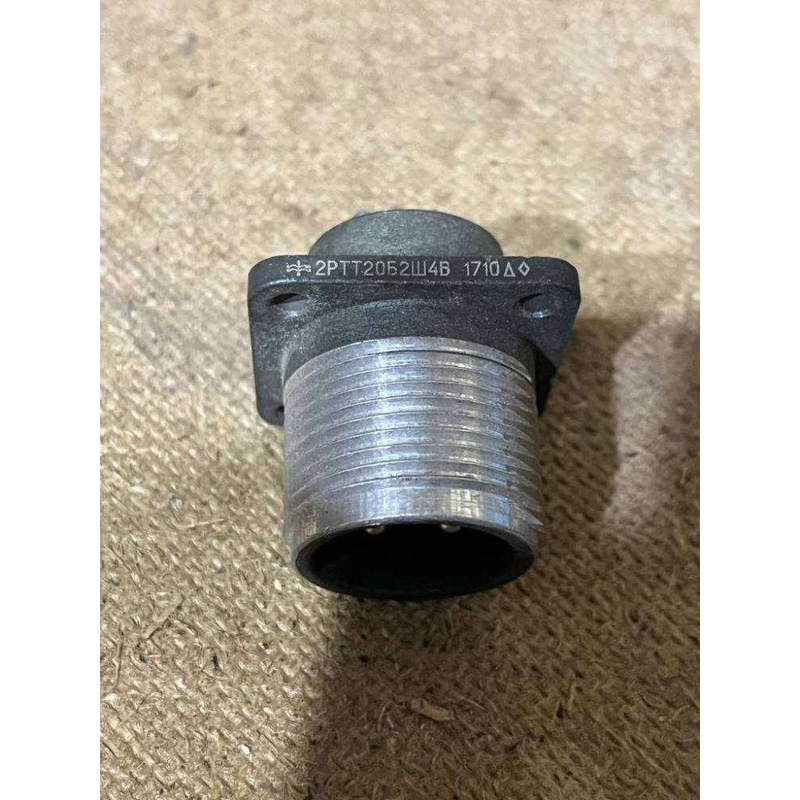

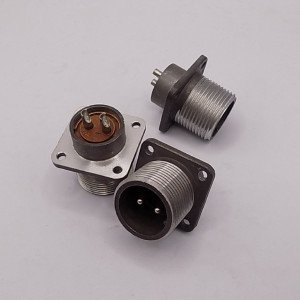

Назначение соединителя 2РТТ20Б2Ш4В

2РТТ20Б2Ш4В — это низкочастотный цилиндрический соединитель серии 2РТТ, выполненный в виде вилки блочного исполнения без патрубка и без кожуха. Изделие относится к классу отечественных электрических разъёмов объёмного монтажа и предназначено для подключения в электрические цепи постоянного и переменного тока. Применение соединителя позволяет организовать надёжное разъёмное электрическое соединение в составе кабельных сборок и блоков аппаратуры, где требуется регулярное сочленение и расчленение без демонтажа ответной части.

Артикул изделия — 5127, категория — 2РТТ20. Производитель в предоставленных данных не указан.

Технические характеристики

Соединитель рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). По климатическому исполнению изделие относится к всеклиматическому варианту В, что допускает эксплуатацию в широком диапазоне температур окружающей среды — от примерно минус 60 °C до плюс 100 °C.

• Тип: низкочастотный цилиндрический соединитель, вилка блочного исполнения.
• Монтаж: объёмный, без патрубка и без гайки.
• Фиксация сочленённого положения: резьбовая.
• Номинальный ток контактов: порядка 35 А.
• Сопротивление контактов: не более 1 мОм.
• Сопротивление изоляции в нормальных условиях: на уровне нескольких тысяч мегом.
• Ресурс: примерно 500 циклов сочленения и расчленения.
• Минимальная наработка при максимальной температуре около плюс 80 °C: порядка 1000 часов.
• Максимальный срок хранения: до 15 лет.

Конструкция и материалы

Корпус соединителя выполнен из алюминиевого сплава А-22, изоляционная вставка — из карболита. Контакты штыревого типа имеют покрытие серебром, что обеспечивает стабильность переходного сопротивления при заданных токовых нагрузках. Резьбовая фиксация сочленённого положения препятствует самопроизвольному расчленению разъёма при вибрационных и механических воздействиях.

Исполнение без патрубка и без гайки определяет способ установки: разъём монтируется непосредственно в блок или панель и подключается объёмным монтажом. Ответная часть — розетка серии 2РТТ — обеспечивает сочленение с данной вилкой.

Область применения

Благодаря сочетанию высокой токовой нагрузки, широкому температурному диапазону и всеклиматическому исполнению соединитель 2РТТ20Б2Ш4В применяется в электрических цепях постоянного и переменного тока промышленного и специального назначения. Типичные сферы использования — силовые и сигнальные линии блоков аппаратуры, кабельные сборки, требующие разъёмного соединения, а также оборудование, эксплуатируемое в сложных климатических условиях. Перед установкой необходимо учитывать номинальный ток контактов, предельное напряжение и частотный диапазон, чтобы обеспечить соответствие параметрам конкретной цепи.
