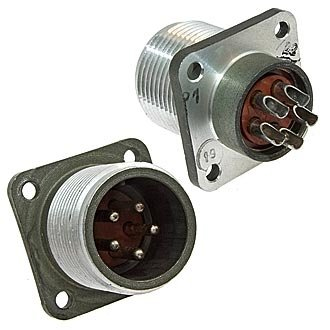

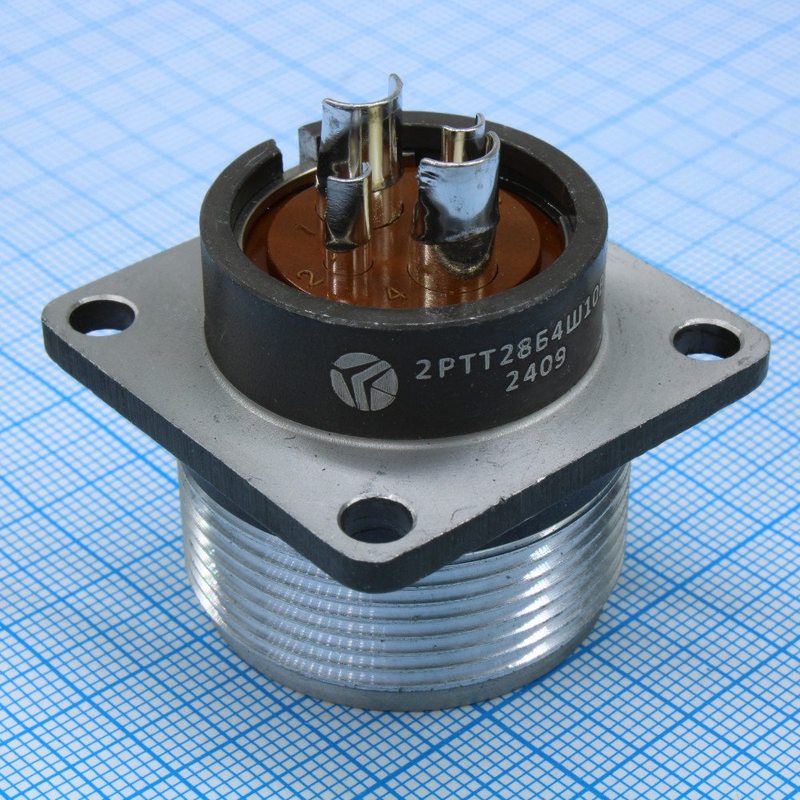

Соединитель 2РТТ20Б2Ш4В «5» — это цилиндрический низкочастотный негерметичный соединитель типа 2РТТ, выполненный в виде блочной вилки без патрубка , предназначенный для силовых и сигнальных цепей в авиационной, автомобильной и промышленной аппаратуре. Маркировка «5» указывает вид или уровень приёмки изделия (обычно ОТК‑5, ВП или ПЗ), а не влияет на схему подключения или конструкцию самого разъёма.

Основные характеристики

• Тип соединителя : цилиндрический, низкочастотный, теплостойкий, пылебрызгозащищённый, без герметизации.

• Корпус : блочный (литой из алюминиевого сплава А‑22), размер корпуса условный 20, цвет корпуса — темно‑серый.

• Контакты : 2 штыря, диаметр контактов 2,5 мм, покрытие контактов — серебро (Ag), сопротивление контакта не более 1 мОм.

Электрические и механические параметры

• Номинальное напряжение : до примерно 850 В (амплитудное значение постоянного и переменного тока).

• Рабочий ток : порядка нескольких десятков ампер на вилку (в зависимости от режима и условий — величина может отличаться по ТУ).

• Рабочая температура : от −60 °C до +100 °C , относительная влажность до 98% при +20 °C, климатическое исполнение — всеклиматическое.

• Механическая стойкость : выдерживает синусоидальную вибрацию до 5000 Гц, линейные ускорения и многократные удары, а также до 500 циклов сочленения/расчленения.

Конструкция и применение

• Монтаж : блочный, объёмный монтаж в плату или корпус, без патрубка и гайки, фиксация сочленения — резьбовая.

• Изоляция : вставка (изолятор) из карболита, обеспечивает высокое сопротивление изоляции (не менее 5000 МОм в нормальных условиях).

• Область применения : используется в электрических цепях постоянного и переменного тока (до нескольких МГц) в аппаратуре, работающей в сложных климатических и вибрационных условиях.

Мы можем отдельно расшифровать маркировку 2РТТ20Б2Ш4В полностью и подобрать ей розетку из той же серии (например, 2РТТ‑Ш).
