Назначение и область применения

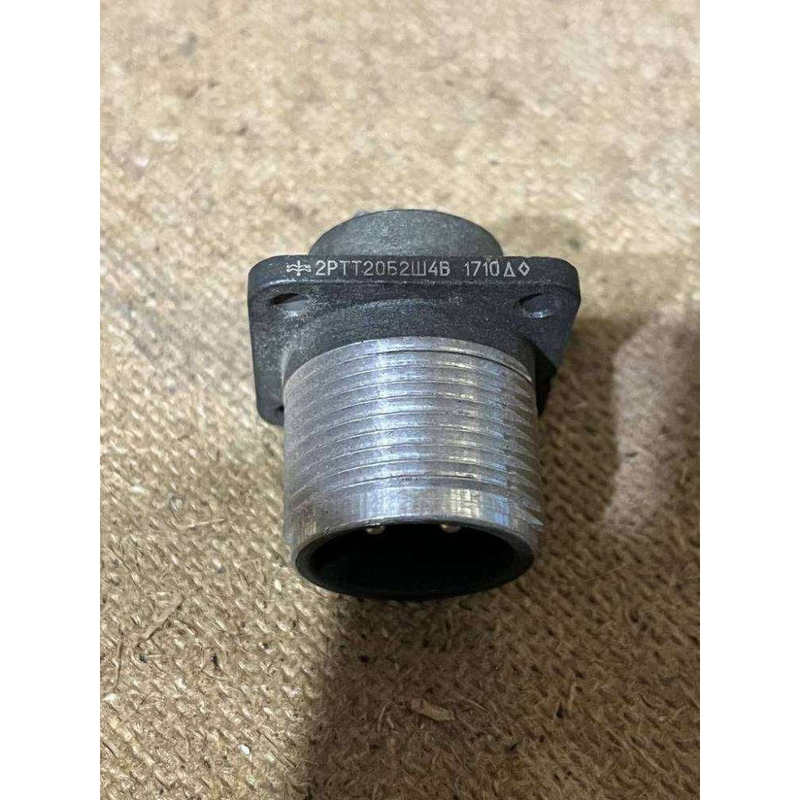

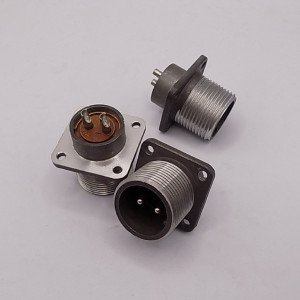

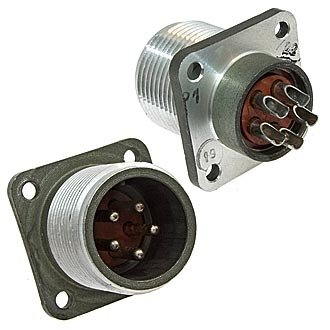

Соединитель 2РТТ20Б2Ш4В (артикул 5128) представляет собой блочную вилку, предназначенную для работы в электрических цепях как постоянного, так и переменного тока. Данный соединитель обеспечивает надёжное соединение и разъединение проводов и кабелей в составе различных устройств электро- и радиоаппаратуры. Изделие относится к категории 2РТТ20 и имеет негерметичное исполнение, при этом характеризуется всеклиматическим исполнением, что предполагает возможность эксплуатации в различных климатических условиях. Блочная конструкция вилки упрощает монтаж и замену соединителя в аппаратуре.

Основные технические характеристики

• Тип соединителя: негерметичный, всеклиматическое исполнение.
• Условный размер корпуса: 20.
• Количество контактов: 2.
• Диаметр каждого контакта: 2,5 мм.
• Максимальная токовая нагрузка: 25 А на одиночный контакт, 50 А в целом.
• Рабочее напряжение: до 850 В (амплитудное значение).
• Частота работы: до 3 МГц.

Структура условного обозначения

Обозначение 2РТТ20Б2Ш4В расшифровывается следующим образом:

• 2РТТ — тип соединителя;
• 20 — условный размер корпуса;
• Б — вид корпуса (блочный);
• 2 — количество контактов;
• Ш — часть соединителя: вилка;
• 4 — обозначение сочетания контактов.

Особенности конструкции и эксплуатации

Соединитель 2РТТ20Б2Ш4В выполнен в виде блочной вилки, что позволяет использовать его в составе разъёмных соединений. Два контакта диаметром 2,5 мм обеспечивают передачу тока до 25 А на каждый контакт и до 50 А суммарно. Рабочее напряжение до 850 В (амплитудное значение) и рабочая частота до 3 МГц позволяют применять соединитель в цепях как постоянного, так и переменного тока. Негерметичное всеклиматическое исполнение означает, что изделие предназначено для работы в различных климатических зонах, однако не предполагает герметичной изоляции от влаги и пыли. Соединитель может использоваться в электро- и радиоаппаратуре для быстрого и надёжного соединения и разъединения проводов и кабелей.

Применение

Благодаря своим характеристикам, соединитель 2РТТ20Б2Ш4В находит применение в различных устройствах электро- и радиоаппаратуры. Он может использоваться для коммутации электрических цепей, требующих передачи значительных токовых нагрузок при напряжении до 850 В и частоте до 3 МГц. Блочная конструкция и всеклиматическое исполнение делают его пригодным для эксплуатации в составе стационарного и переносного оборудования. При монтаже следует учитывать, что соединитель является негерметичным, поэтому не рекомендуется подвергать его прямому воздействию влаги и агрессивных сред. Для обеспечения надёжного контакта необходимо соблюдать правила монтажа и эксплуатации, соответствующие электрическим соединителям данного типа.
