Назначение соединителя

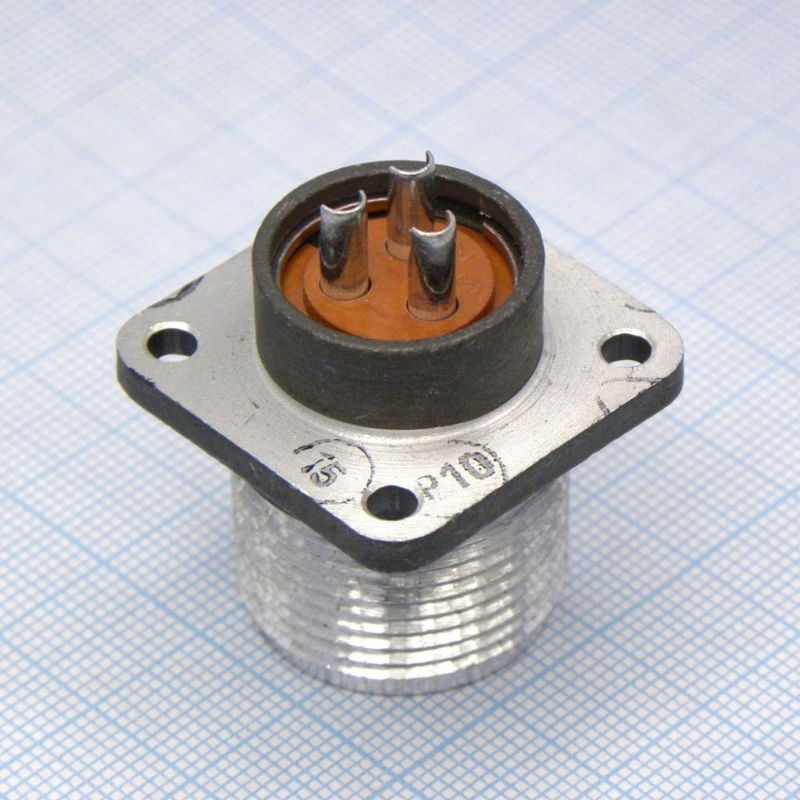

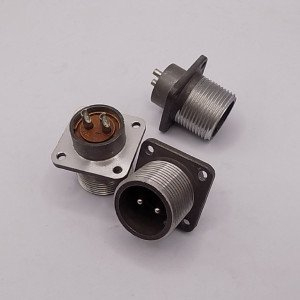

2РТТ20Б2Ш4В представляет собой блочную вилку штыревого типа из серии низкочастотных цилиндрических соединителей 2РТТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Конструкция рассчитана на эксплуатацию в составе блоков и стоек радиоэлектронной аппаратуры, где требуется надёжное механическое крепление и стабильный электрический контакт.

Вилка применяется в качестве ответной части к розеткам соответствующего типоразмера и обеспечивает коммутацию цепей питания и сигнальных линий. Резьбовой метод сочленения исключает самопроизвольное расчленение под воздействием вибрации и ударных нагрузок.

Расшифровка обозначения

Маркировка 2РТТ20Б2Ш4В содержит полную информацию о конструкции соединителя:

• 2РТТ — тип низкочастотного цилиндрического соединителя;
• 20 — условный размер корпуса;
• Б — блочное исполнение;
• 2 — число штыревых контактов;
• Ш — штыревое исполнение (вилка);
• 4 — номер контактного набора;
• В — всеклиматическое исполнение.

Артикул изделия — 5123, категория — 2РТТ20. Производитель в предоставленных данных не указан.

Технические характеристики

Электрические параметры

• Номинальное напряжение: до 850 В;
• Рабочая частота: до 3 МГц;
• Рабочий ток: до 35 А;
• Диаметр штыревых контактов: 2,5 мм;
• Покрытие контактов: серебро (Ag);
• Сопротивление контактов: не более 1 мОм.

Конструктивные особенности

Корпус вилки изготовлен из алюминиевого сплава, вставка — из карболита. Метод сочленения резьбовой, монтаж объёмный, без кожуха и патрубка. Условный размер корпуса — 20.

Климатические и механические параметры

• Климатическое исполнение: всеклиматическое (В);
• Интервал рабочих температур: от минус 60 до плюс 100 градусов Цельсия;
• Относительная влажность: до 98 процентов при плюс 20 градусах Цельсия;
• Ресурс: 500 циклов сочленений-расчленений;
• Наработка: не менее 1000 часов при плюс 80 градусах Цельсия;
• Синусоидальная вибрация: 1–5000 Гц с ускорением до 300 м/с² (30 g);
• Механические удары: до 10000 м/с² (одиночные) и 1500 м/с² (многократные);
• Звуковое давление: до 170 дБ.

Совместимость и нормативная база

Соединитель соответствует техническим условиям Гостехкомиссии России ГЕ0.364.120 ТУ. Вилка взаимосочленяема с разъёмами типов ШР и 2РТ-А, что обеспечивает взаимозаменяемость в рамках существующего парка аппаратуры.

Область применения

Благодаря всеклиматическому исполнению и стойкости к интенсивным механическим воздействиям вилка 2РТТ20Б2Ш4В применяется в бортовой, наземной и морской аппаратуре, где предъявляются повышенные требования к виброустойчивости, ударостойкости и влагозащите. Типовые области использования включают системы электропитания блоков, межблочные соединения в стойках и шкафах, а также цепи управления и сигнализации с током до 35 А.

Резьбовое сочленение и серебряное покрытие контактов обеспечивают стабильное переходное сопротивление не более 1 мОм на протяжении всего назначенного ресурса, что важно для силовых цепей и измерительных трактов.
