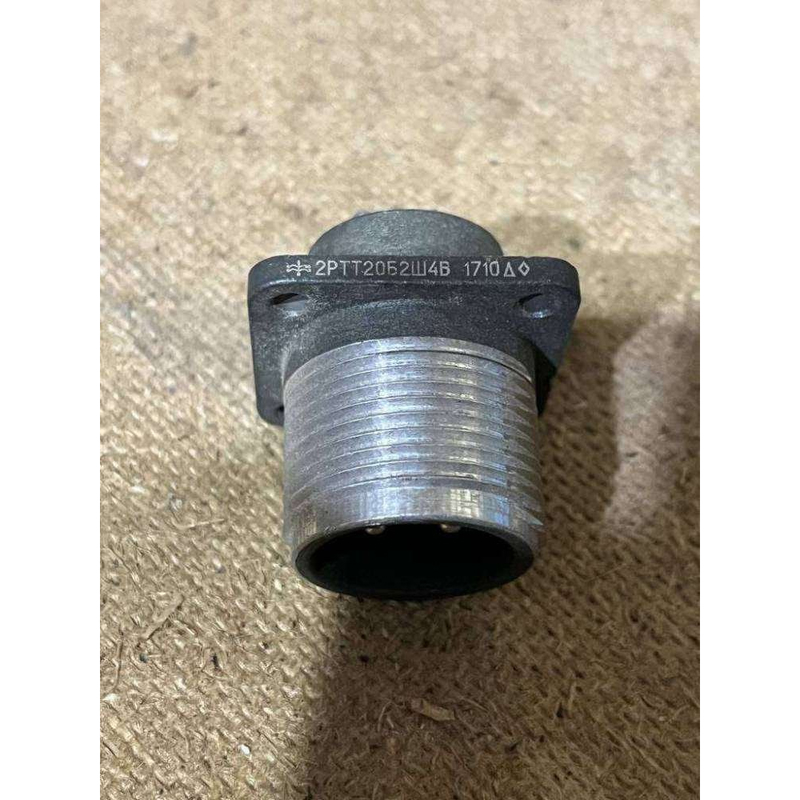

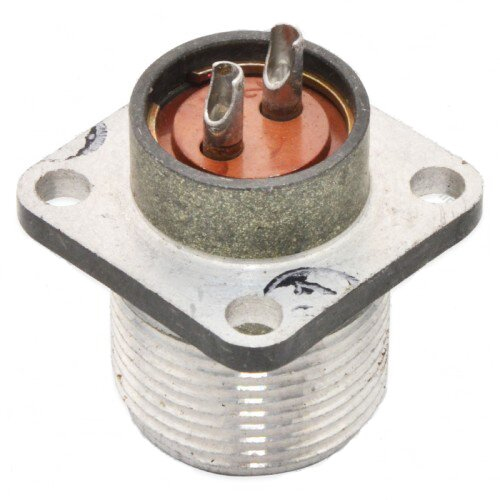

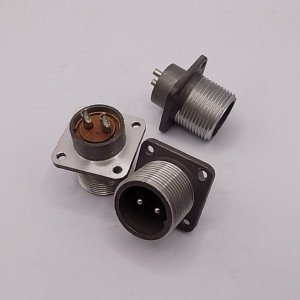

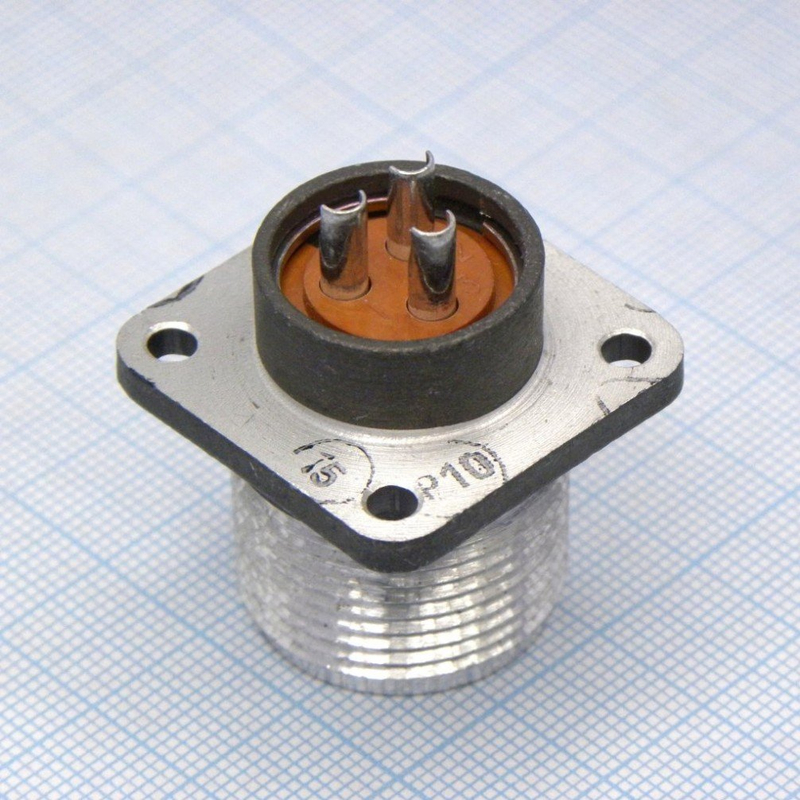

2РТТ20Б2Ш4В: блочная вилка для надёжных электрических соединений

2РТТ20Б2Ш4В — низкочастотный цилиндрический электрический соединитель в исполнении приборной блочной вилки. Он предназначен для создания разъёмных соединений в цепях постоянного и переменного тока, включая оборудование, работающее на частотах до 3 МГц. Конструкция рассчитана на эксплуатацию в промышленной, радиоэлектронной и радиотехнической аппаратуре.

Назначение разъёма

Вилка 2РТТ20Б2Ш4В применяется для подключения кабелей, узлов и блоков оборудования, когда требуется устойчивое соединение с возможностью многократного сочленения и разъединения. Блочное исполнение предполагает установку разъёма на корпус прибора или электротехнического шкафа.

Соединитель относится к негерметичным изделиям всеклиматического исполнения. Это делает его подходящим для аппаратуры, которая может работать при изменениях температуры, вибрации, механических воздействиях и иных эксплуатационных нагрузках.

Расшифровка маркировки

Маркировка 2РТТ20Б2Ш4В содержит основные сведения о конструкции изделия:

Для данного сочетания предусмотрены два круглых штыревых контакта диаметром 2,5 мм. Подключение проводников обычно выполняется пайкой, что позволяет получить стабильный электрический контакт при корректном монтаже.

Основные характеристики

Ключевые параметры 2РТТ20Б2Ш4В зависят от конкретного технического условия и исполнения, поэтому при проектировании следует сверяться с паспортом именно используемой партии. Для распространённого исполнения указываются следующие ориентиры:

• Условный размер корпуса: 20.

• Количество контактов: 2.

• Диаметр контактов: 2,5 мм.

• Тип контактов: круглые штыри.

• Материал контактов: латунь с серебряным покрытием.

• Максимальное рабочее напряжение: до 850 В.

• Допустимый ток на контакт: до 35 А.

• Допустимый суммарный ток: до 50 А.

• Сопротивление контакта: не более 1 мОм.

• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.

• Рабочий температурный диапазон: ориентировочно от −60 до +100 °C.

• Ресурс сочленений и расчленений: не менее 500 циклов.

Особенности применения

Соединитель 2РТТ20Б2Ш4В ценят за простую цилиндрическую конструкцию, фиксированное положение контактов и возможность надёжного использования в цепях питания и управления. Одношпоночная поляризация корпуса помогает исключить неправильную ориентацию при соединении частей разъёма.

При установке важно подобрать ответную часть, совместимую по серии, размеру корпуса, расположению контактов и климатическому исполнению. Соединители 2РТТ в ряде случаев взаимосочленяемы с разъёмами серий ШР и 2РТ-А, но фактическую совместимость следует обязательно подтверждать по технической документации конкретных изделий.

Разъём 2РТТ20Б2Ш4В подходит для проектов, где важны разборное соединение, механическая устойчивость, компактное размещение на панели и передача сравнительно высокой токовой нагрузки через два контакта.
