Назначение и общее описание

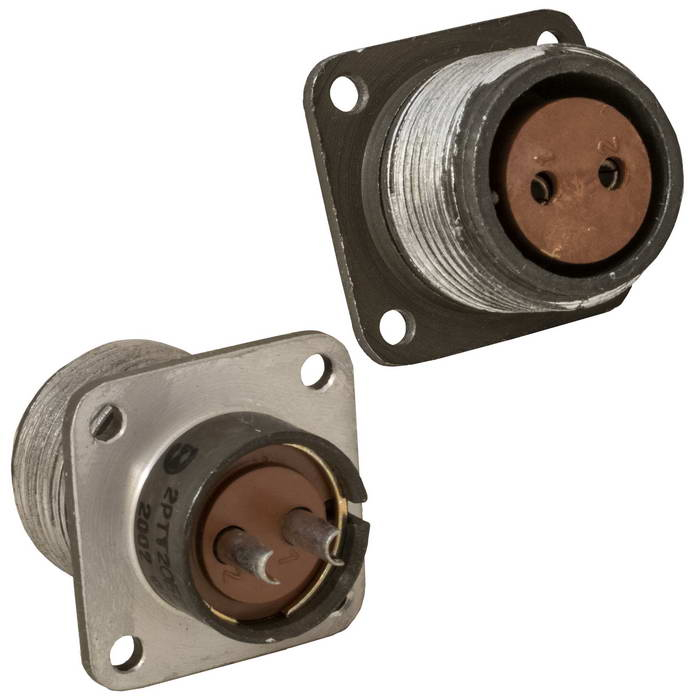

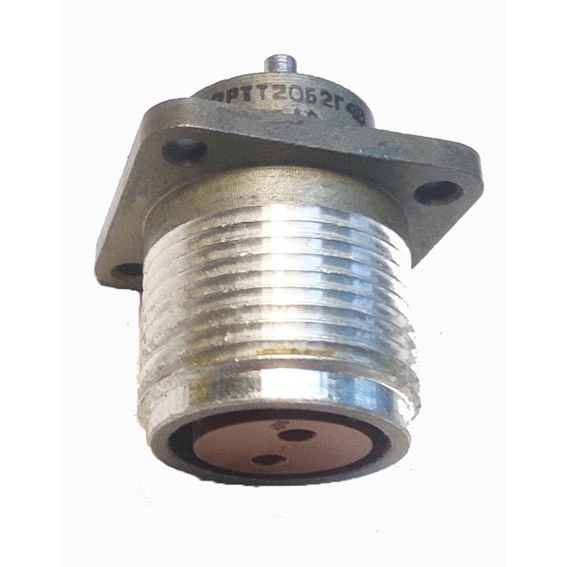

2РТТ20Б2Г4В «ОТК» — это блочная розетка цилиндрического низкочастотного соединителя серии 2РТТ, выпускаемая с приёмкой отдела технического контроля. Изделие предназначено для надёжного электрического соединения в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Розетка относится к приборному классу и применяется там, где требуется компактное, механически прочное и пылебрызгозащищённое соединение с возможностью многократного сочленения и расчленения.

Артикул изделия — 5121. Категория товара — 2РТТ20. Производитель в карточке товара не указан; при этом описываемая серия традиционно выпускается в России, в частности АО «Завод Элекон» по техническим условиям ТУ ГЕ0.364.120.

Конструктивные особенности

Соединитель имеет условный размер корпуса 20. Он оснащён двумя контактами-гнездами и рассчитан на четыре сочетания контактов. Исполнение — без патрубка. Корпус блочного типа (индекс «Б» в обозначении) предназначен для приборного монтажа, а фиксация ответной части осуществляется резьбовым способом, что обеспечивает устойчивость соединения к механическим нагрузкам.

Материалы изделия подобраны с учётом жёстких условий эксплуатации. Корпус выполнен из металла, изолятор — из карболита, а контакты изготовлены из латуни с серебряным покрытием, что снижает переходное сопротивление и повышает стабильность контакта.

• Условный размер корпуса: 20.
• Количество контактов (гнёзд): 2.
• Количество сочетаний контактов: 4.
• Тип корпуса: блочный, без патрубка.
• Способ фиксации: резьбовой.
• Метод монтажа: пайка и объёмный монтаж.
• Материал корпуса: металл.
• Материал изолятора: карболит.
• Материал контактов: латунь с серебряным покрытием.

Технические характеристики

Рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия. Сопротивление контактов — не более 1 мОм, а сопротивление изоляции в нормальных условиях — не менее 1000 МОм. Минимальная наработка изделия — 1000 часов, среднее количество циклов соединения и разъединения — 500. Такие параметры подтверждают пригодность розетки для ответственных приборных цепей, где важны стабильность и долговечность.

Устойчивость к внешним воздействиям

Изделие рассчитано на эксплуатацию в условиях вибрации с частотой от 1 до 5000 Гц и ускорением до 30 g, выдерживает удары с ускорением до 1000 g и линейные нагрузки до 200 g. Совокупность этих характеристик позволяет применять розетку в аппаратуре, работающей в тяжёлых режимах.

Применение

Блочная розетка 2РТТ20Б2Г4В «ОТК» широко используется в электро-, радио- и контрольно-измерительных приборах. Она подходит для соединения узлов и блоков, где необходимы компактность, пылебрызгозащищённость и механическая стойкость. Резьбовая фиксация исключает самопроизвольное расчленение под действием вибрации, а пайка и объёмный монтаж обеспечивают надёжный электрический контакт.

Благодаря низкому сопротивлению контактов и высокому сопротивлению изоляции розетка пригодна для цепей постоянного и переменного тока с частотой до 3 МГц и амплитудным напряжением до 850 В. Приёмка «ОТК» подтверждает соответствие каждой партии установленным требованиям и позволяет использовать изделие в составе продукции, где предъявляются повышенные требования к качеству и надёжности соединений.
